1) Jak działa CT (w skrócie)

Cel: zrekonstruować przekroje 2D/3D z osłabienia promieniowania X w różnych kierunkach.

1. Wiązka X i akwizycja

• Lampa RTG (anoda wirująca) w gantrze emituje promieniowanie X.

• Wiązka przechodzi przez filtr kształtujący (bow-tie) i kolimatory (pre-/post-patient).

• Po drugiej stronie są detektory (scyntylator + fotodioda) i DAS (electronics) zliczające sygnał.

• Gantry obraca się ciągle (zasilanie/telemetria przez slip-ring), a stół przesuwa — powstaje spirala (helical CT).

• AEC/mA-modulation steruje prądem lampy na podstawie skautów, by zbić dawkę.

2. Rekonstrukcja

• Z pomiarów powstają obrazy przez FBP lub rekonstrukcje iteracyjne / deep-learning (DLIR/AI) — mniej szumu przy mniejszej dawce.

• W dual-energy/dual-source skaner zbiera dane w dwóch energiach (np. 80/140 kVp) → mapy jodowe, wirtualne niekontrastowe, lepsze różnicowanie materiałów.

3. Parametry kluczowe (użytkowe)

• kVp/mA, czas/rotacja, pitch (spirala), kolimacja/slice thickness, FOV.

• Dawka raportowana jako CTDIvol [mGy] i DLP [mGy·cm].

---

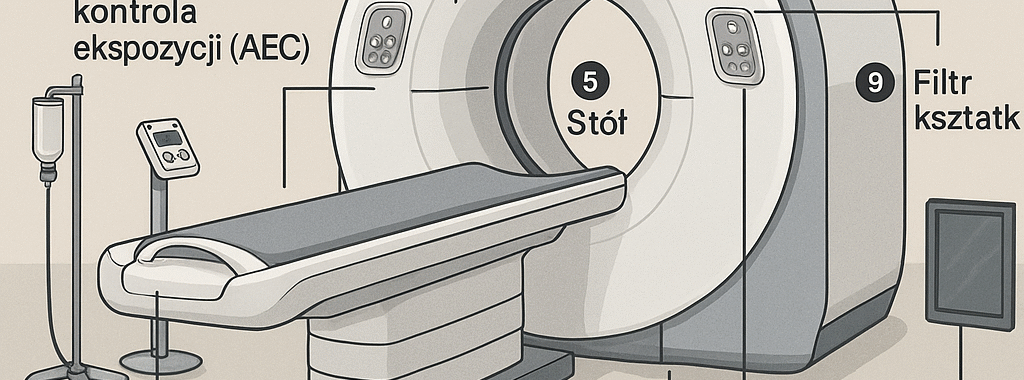

2) Główne elementy (zgodnie z grafiką/typowym pokojem CT)

• Gantry z: lampą RTG, filtrami bow-tie, kolimatorami, detektorami, DAS, slip-ringiem i ekranami serwisowymi.

• Stół pacjenta (ruch posuwisto-zwrotny, czasem 6D korekcje).

• Lasery pozycjonujące + panel na gantrze.

• AEC (automatyczna kontrola ekspozycji / modulacja mA).

• Konsola rekonstrukcji i sterowania; archiwizacja PACS.

• Injektor kontrastu jodowego (opcjonalnie).

• Okno/ściana osłonowa ze sterownią, E-STOP w pokoju i sterowni, sterownik nożny (jeśli przewidziano).

• Chłodzenie lampy (olej + wymiennik ciepła/chiller) i HVAC pomieszczenia.

---

3) Co się najczęściej psuje — objawy i co sprawdzić

Zasada: nagły ring-artefakt lub pasy → przerwij planowe skany, zrób kalibracje „air/water” i test fantomem; jeśli nie ustępuje → zgłoś serwis (podejrzenie detektora/DAS).

---

4) Warunki bezpieczeństwa

A) Ochrona radiologiczna (ALARA)

• Ściany/okno/door z osłonami Pb zgodnie z projektem; sygnalizacja ekspozycji przed wejściem.

• Personel zawsze za osłoną, do pacjenta wchodzi się tylko przy przygotowaniu (bez promieniowania).

• Protokoły zoptymalizowane (wiek/waga/obszar), mA-modulation, kVp adekwatne, iteracje/DLIR → dawka „as low as reasonably achievable”.

• CTDIvol/DLP monitorowane; zapisy w RIS/PACS.

B) Bezpieczeństwo pacjenta

• Wywiad o ciąży (kobiety w wieku rozrodczym), wskazania i alternatywy bez RTG gdy możliwe.

• Kontrast jodowy: GFR/eGFR, alergie, profilaktyka reakcji; zestaw anafilaktyczny i procedura; kontrola wkłucia i obserwacja ekstruwazacji.

• Unieruchomienie/centrowanie (źle wycentrowany pacjent = więcej dawki i gorszy AEC).

• Komunikacja / panic-ball dla pacjenta, monitoring wideo/audio.

• E-STOP w pokoju i przy konsoli, procedura ewakuacji ze stołu.

C) Instalacja/środowisko

• Zasilanie zgodne z projektem (3-fazowe, uziemienie), UPS dla konsoli.

• Klimat: temp. zwykle 20–24 °C, wilg. 40–60 %, brak kondensacji.

• Dostęp serwisowy do gantry i agregatów chłodzenia.

---

5) QA / przeglądy – minimum praktyczne

Codziennie (operator/fizyka):

• Szybki warm-up lampy (jeśli wymagany), skan fantomu wody/ACR: HU(woda) ≈ 0 ± 4, jednorodność, szum, grubość warstwy, lasery.

• Test ruchu stołu i przycisków awaryjnych.

Miesięcznie/kwartalnie:

• Dokładność geometrii i rozdzielczości (phantom ACR), kalibracje air/water, HU-curve (woda/powietrze/teflon).

• Sprawdzenie AEC/mA-modulation na fantomie „step-wedge”.

Rocznie / po naprawach:

• Pełny zestaw zgodnie z wytycznymi (np. AAPM), dawka (CTDI), linearność HU, artefakty, precyzja stołu.

Serwis prewencyjny (OEM):

• Filtry powietrza/HVAC, kontrola łożysk anody, wymiana oleju/filtrów chłodzenia, przegląd slip-ring, diagnostyka DAS.

---

6) Gdy „nagle nie skanuje” – szybka check-lista

1. E-STOP/drzwi/klucze wyzerowane? Lampki sygnalizacji?

2. Temp. lampy/chłodzenie – czy nie ma alarmu over-temp?

3. Skaut + centrowanie – powtórz skaut i sprawdź AEC.

4. Kalibracje air/water – wykonaj i oceń fantom.

5. Artefakt pierścieni/pasy – podejrzenie detektora/DAS/kolimacji → wstrzymaj planowe skany i dzwoń po serwis.



Jak wygląda na obrazie	Najczęstsza przyczyna	Co zrobić „od ręki”

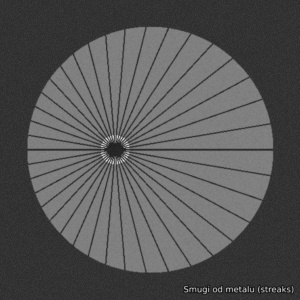

Promieniste smugi (streaks) od metalu, stentów, protez	Twardnienie wiązki + braki fotonów, rozproszenie	MAR (iMAR/O-MAR/SEMAR/Smart MAR), monoenergetyczne DECT (np. 100–140 keV), ↑kVp (120→140), cieńsze warstwy, zmiana kernela na „twardszy”, jeśli można — pozycja kończyny poza FOV
Smugi zebra w klp (głównie barki)	Głód fotonów przez bardzo gęste obszary	Coaching oddechu, ↑mA/↑kVp, dłuższy czas/obrót, rekon. iteracyjna/DL, cieńsze warstwy

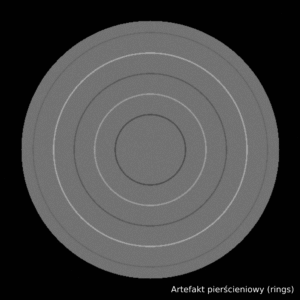

Pierscienie (rings) koncentryczne w osi	Detektor/DAS (piksel martwy/źle skalibrowany)	„Air/water” recal, QC fantomem; jeśli nie ustępuje → serwis detektora
Cupping/shading (środek przekroju ciemniejszy)	Twardnienie wiązki / zła filtracja	Właściwy bow-tie, poprawne centrowanie pacjenta, ↑kVp, iteracje/DL

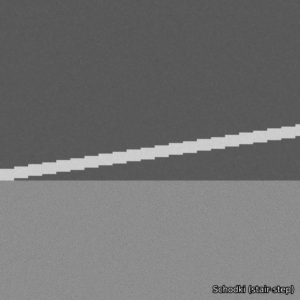

Schodki („stair-step”) na krawędziach skośnych struktur	Zbyt grube warstwy + niezakładane rekonstrukcje	Rekon. z overlapem (inkrement 50% warstwy), cieńsze slice’y, MPR z cienkich danych

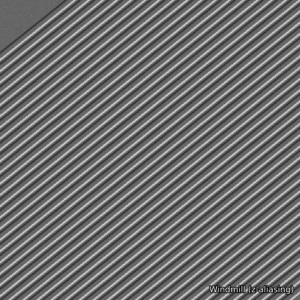

Wiatraczek („windmill”) w spiralnych wielorzędowych	Zbyt wysoki pitch / aliasing w osi Z	↓pitch, ↓kolimacja, użyć „z-flying focal spot”, iteracje

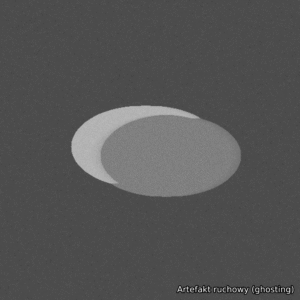

Przesunięcia/„duchy” wzdłuż kierunku ruchu	Ruch pacjenta/oddech/serce	Krótszy czas rotacji, pasek/piaski, kołyski; gating/breath-hold; dla serca — prospektywne EKG-gating
Pasy przy granicy FOV	Truncation (część ciała poza FOV)	Większy DFOV, ułożyć kończyny wyżej/na brzuchu, powtórzyć scout
Zaniżone/zawyżone HU (np. woda ≠ 0)	Kalibracja/temperatura, nieprawidłowy bow-tie	Warm-up lampy, kalibracja air/water, dobrać filtr do pacjenta









2) Klasy artefaktów (z logiką przyczyn)

A. Fizyczne (wiązka/detekcja)

• Twardnienie wiązki (beam hardening) → shading, cupping, streaks między gęstymi strukturami.
  Remedia: właściwy bow-tie, ↑kVp, iteracyjne/DL, DECT mono-keV, MAR.

• Głód fotonów (photon starvation) → smugi w obszarach bardzo pochłaniających (barki, miednica).
  Remedia: ↑mA lub dłuższy czas/obrót, ↓pitch, iteracje/DL.

• Rozproszenie (scatter) → przy otyłości, dużym FOV.
  Remedia: odpowiedni filtr, kolimacja, optymalizacja protokołu.

• Czułość/defekty detektora (rings/bands).
  Remedia: kalibracje, serwis.

B. Geometryczne/rekonstrukcyjne

• Helical z-aliasing („windmill”), stair-step, truncation.
  Remedia: ↓pitch, cieńsze warstwy + overlap, większy DFOV.

C. Ruch

• Oddychanie, połykanie, perystaltyka, serce (bez bramkowania).
  Remedia: krótszy czas obrotu, instruktaż oddechu, gating sercowy.

D. Materiałowe

• Metal/kontrast jodowy (w żyłach podobojczykowych – smugi do śródpiersia).
  Remedia: MAR, wys. mono-keV (DECT), opóźnienie skanu klp po podaniu kontrastu do SVC, podanie przez przeciwną kończynę.

3) Ustawienia protokołu – „anty-artefaktowe” presety

• Centrowanie w gantrze (najtańsza „optymalizacja”): złe centrowanie psuje AEC i zwiększa szum/artefakty.

• kVp/mA: dla metalu/barków rozważ 140 kVp i ↑mA; przy dzieciach i bezmetalu trzymaj jak najniżej (ALARA) + iteracje/DL.

• Pitch: ciało standard 0.8–1.2; wysoki pitch = ryzyko windmill.

• Slice & increment: rekonstrukcja cienkich warstw (0.5–1.25 mm) i overlap (0.5×) dla MPR/VR.

• Kernel: twardszy do kości/metalu (zmniejsza blooming), miękki do tkanek miękkich.

• DECT: twórz mono-keV (np. 70–140 keV), mapy jodu, VNC; pomaga przy metalu i beam-hardening.

• MAR: włącz zgodnie z producentem (iMAR/SEMAR/O-MAR/Smart MAR).

• Iteracje/DL: wyższy poziom zmniejsza szum i smugi przy tej samej dawce.

4) Artefakty CTA i sercowe – osobno

• Pulsacja/aorta bez gatingu → rozmycie/„step”.
  Remedy: prospektywny ECG-gating, krótki czas rotacji, beta-blocker (jeśli dopuszczalny).

• Smugi od bolusa w SVC → prążki do prawego płuca/śródpiersia.
  Remedy: wlew przez lewą rękę do CTA klp, opóźnienie akwizycji.

5) Gdy artefakt pojawia się nagle (procedura 5 kroków)

1. Powtórz skaut + sprawdź centrowanie, filtr bow-tie, DFOV.

2. Zrób „air/water” kalibrację i szybki skan fantomu (HU woda ≈ 0 ± 4).

3. Dla pasów/pierścieni → kalibracja detektora; jeśli zostają → serwis.

4. Dla smug od gęstych struktur → podbij kVp/mA, włącz iteracje/DL; przy metalu → MAR/mono-keV.

5. Dla ruchu → skróć rotację, coaching, breath-hold; dla serca → gating.
