Neuronawigacja łączy obrazy (CT/MR/angio/USG śródoperacyjne) z pozycją narzędzi w czasie rzeczywistym, żeby prowadzić dojścia i implanty z dokładnością rzędu milimetrów. Stosowana w neurochirurgii czaszkowej, kręgosłupa (śruby transpedikularne) i laryngologii (FESS, baza czaszki). Nowoczesne platformy (np. Medtronic StealthStation S8, Brainlab Curve/Kick, Stryker ENT Navigation) obsługują optyczne (IR) i/lub elektromagnetyczne (EM) śledzenie oraz integrują się z mikroskopami, USG i O-arm/CT. stryker.com+3europe.medtronic.com+3brainlab.com+3

Kluczowe komponenty

  • Wózek/stanowisko z komputerem i 1–2 monitorami (często 4K), kamera IR lub generator pola EM. brainlab.com+1

  • Trackery pacjenta (ramka referencyjna) i trackery narzędzi (markery pasywne/aktywne lub cewki EM). bidmed.com

  • Zestaw rejestracji (wskaźnik/pointer, kalibratory) + łączność DICOM z PACS/HIS. brainlab.com+1

Dokładność i metody rejestracji

  • Rejestracja znacznikami/fiducialami bywa istotnie dokładniejsza niż surface matching (dopasowanie powierzchni twarzy); wybór metody wpływa na błąd TRE. PubMed+1

  • Optyka vs EM: optyka zwykle dokładniejsza (≤1–2 mm, w mikrochirurgii czasem <1 mm), ale wymaga „line-of-sight”. EM działa bez widoczności, lecz wrażliwy na zakłócenia metalem/EMC. Dobór zależy od pola operacyjnego i wyposażenia sali. PubMed+2HRS+2

  • Aktualizacja obrazów śródoperacyjnych (np. O-arm/CT) poprawia trafność śrub vs sama fluoroskopia. Nature+2pmc.ncbi.nlm.nih.gov+2

Wymogi i integracja w Trakcie Operacyjnym

  • Ustawienie: kamera IR ponad linią pola (boom/słup), wolna strefa widoczności; dla EM – kontrola zakłóceń (stoły, lampy, instrumentarium). NDI

  • Sieć i dane: DICOM Store/Query-Retrieve do PACS; zgodność ze strukturą szpitalną (HL7 po stronie HIS, jeśli używane). pmc.ncbi.nlm.nih.gov

  • Sterylność i workflow: sterylne osłony na kamerę/monitory/narzędzia; szybkie testy dokładności na fantomie przed cięciem. (praktyka branżowa; zależna od producenta)

  • Integracje: mikroskop operacyjny, USG śródoperacyjne, O-arm/CT mobilny, nawigacja ENT. europe.medtronic.com+1

Zakupy: rynek i orientacyjne koszty

  • Nowe zestawy premium (dwu-monitorowe, z obiema technologiami śledzenia, integracja z O-arm): zwykle niski-średni kilkaset tys. USD/EUR (w zależności od konfiguracji, licencji, integracji). Rynek podaje przedziały ~$50 000–$500 000. Sprzęt używany/refurb potrafi być wielokrotnie tańszy. DOTmed+2DOTmed+2

  • Przykłady producentów / ofert wtórnych: Brainlab Curve/Kick, Medtronic StealthStation, Stryker ENT – spotykane oferty używane/komponenty na platformach Bimedis, DOTmed, e-commerce. (Ceny zależne od stanu/roku/akcesoriów). eBay+3Bimedis+3Bimedis+3

Normy/regulacje (UE)

  • MDR 2017/745 (klasyfikacja, nadzór, PMS), ISO 14971 (zarządzanie ryzykiem), IEC 62304 (cykl życia oprogramowania), DICOM (interoperacyjność). Dodatkowo: 62366 (użyteczność), 60601-1/-1-2 (bezpieczeństwo/EMC) po stronie sprzętu. Public Health+2Attract Group+2

Minimalny „checklist” wdrożeniowy

  1. Mapowanie sal (widoczność/EM interferencje). 2) Ścieżka DICOM do PACS + polityka archiwizacji. 3) Zestaw markerów i osłon sterylnych na dyżury. 4) Procedura QA: test fantomu + dokumentacja TRE na początku zabiegu. 5) Szkolenie zespołu (rejestracja: fiduciale vs surface, re-kalibracja po zmianach ułożenia). (best practice; potwierdź u producenta)



Specyfikacja techniczna (SIWZ) — Neuronawigacja do Traktu Operacyjnego

Przeznaczenie: neurochirurgia czaszkowa, kręgosłupa (śruby transpedikularne), laryngologia (FESS/baza czaszki).
Warianty śledzenia (zaakceptuj 1 z 3):
A) optyczne IR, B) elektromagnetyczne (EM), C) hybrydowe (optyka + EM).

Wymagania minimalne

  • Dokładność: docelowo błąd TRE ≤2 mm w całym polu; preferowane rozwiązania o skutecznej dokładności sub-milimetrowej dla optyki; EM akceptowalne przy ograniczonej „linii widzenia”. (Uzasadnienie: badania pokazują wyższą dokładność optyki w stosunku do EM; EM za to pracuje bez line-of-sight). PubMed+1

  • Tryby rejestracji: fiducjale/skóra (surface matching), opcjonalnie bezdotykowa rejestracja laserowa; automatyczna re-kalibracja po zmianie ułożenia. brainlab.com

  • Integracje śródoperacyjne: import CT/MR/angio (DICOM), możliwość fuzji obrazów; współpraca z mikroskopem, USG śródoperacyjnym, systemami O-arm/CT (auto-rejestracja mile widziana). europe.medtronic.com+2medtronic.com+2

  • Łączność i standardy: DICOM Store/Query-Retrieve; drukowanie raportów; sieć szpitalna VLAN; eksport logów/QA.

  • Platforma: mobilny wózek/kolumna z min. 1 dużym monitorem (prefer. 2, 27–32″ FullHD/4K), kamera IR lub generator pola EM, wskaźnik (pointer), trackery pacjenta i narzędzi (pasywne/aktywne markery IR lub cewki EM), kalibratory; osłony sterylne; UPS 10–15 min. brainlab.com+1

  • Aplikacje kliniczne/licencje: Czaszka (kraniotomia, GM), Kręgosłup (pedicle screws, osteotomie), ENT/FESS; planowanie dojść i podgląd struktur krytycznych. brainlab.com

  • QA/bezpieczeństwo: fantom do testu TRE, procedura testu przed cięciem; CE wg MDR 2017/745; oprogramowanie zgodne z IEC 62304; zarządzanie ryzykiem ISO 14971; użyteczność IEC 62366; EMC IEC 60601-1-2. Public Health+1

Wymagania szkoleniowe/serwisowe

  • Szkolenie: min. 2 dni dla „super-użytkowników” + asysta w 3–5 pierwszych zabiegach (kranio/kręgosłup/ENT).

  • Dokumentacja PL, check-listy, procedury rejestracji optycznej i EM.

  • Serwis: czas reakcji ≤48 h on-site, roczne PM, dostępność części ≥7–10 lat, zdalne wsparcie.

Kryteria oceny (przykład)

  • 40% funkcjonalność/ergonomia (dokładność, integracje, workflow), 30% TCO/serwis, 20% szkolenie i wdrożenie, 10% referencje/zgodność z wymaganiami.

Porównanie dostawców (snapshot 2024/25)

Medtronic StealthStation™ S8 — kranio/kręgosłup/ENT

  • Tracking: optyczny i EM; ścisła integracja z O-arm™ (auto-rejestracja).

  • Mocne strony: szerokie portfolio spine/cranial, dojrzały workflow z O-arm (kontrola śrub 2D/3D w sali).

  • Uwagi: optyka wymaga „line-of-sight”; EM przy metalach wymaga oceny zakłóceń. europe.medtronic.com+1

Brainlab Curve / Kick — kranio/kręgosłup/ENT

  • Tracking: optyczny (standard), EM (opcja); bogate planowanie i integracja z „Digital O.R.”; Z-touch® do bezdotykowego surface matching.

  • Mocne strony: mocny interfejs, elastyczność platformy (Curve 2-monitorowy, Kick kompaktowy), rozbudowane moduły planowania.

  • Uwagi: dobór EM/optical wg potrzeb ENT/kręgosłupa. brainlab.com+2brainlab.com+2

Stryker ENT Navigation (Scopis) — ENT/baza czaszki

  • Tracking: EM jako standard; prowadzenie target-guided/AR; akcesoria do endoskopów.

  • Mocne strony: ENT-first, nawigacja z AR i wsparcie endoskopów EM.

  • Uwagi: ukierunkowane na ENT; do kręgosłupa/neuro wymagana osobna platforma. stryker.com+1

Optyka vs EM (dlaczego 3 warianty w SIWZ?)

  • Optyka zwykle bardziej precyzyjna (badania: optyczna TRE ~0,2–0,5 mm vs EM ~0,6–1,3 mm); EM działa bez „line-of-sight”, ale jest wrażliwy na zakłócenia metalowe/EMC. Dlatego w ENT bywa preferowany EM, a w mikrochirurgii czaszki/spine — optyka lub hybryda. PubMed+1

Warto rozważyć (kręgosłup): śródoperacyjne obrazowanie (O-arm/CT) do oceny śrub, co ogranicza potrzebę TK pooperacyjnej i zwiększa trafność implantacji. pmc.ncbi.nlm.nih.gov+2journalmsr.com+2

Szablon zapisów do SIWZ (do wklejenia)

  • „System neuronawigacji z [A] optycznym / [B] elektromagnetycznym / [C] hybrydowym śledzeniem; TRE ≤2 mm; rejestracja: fiducjale + surface matching (prefer. bezdotykowe). Integracja: DICOM Store/Q-R; kompatybilność z mikroskopem, USG śródoperacyjnym i O-arm/CT (auto-rejestracja mile widziana).

  • Wyposażenie: mobilna platforma z min. 1×27–32″ monitor (prefer. 2), kamera IR lub generator EM, wskaźnik, trackery pacjenta i narzędzi, kalibratory, komplet osłon sterylnych, fantom QA, UPS.

  • Licencje: cranial, spine, ENT/FESS.

  • Szkolenie: 2 dni + asysta w 3–5 zabiegach; dokumentacja PL.

  • Zgodność: CE (MDR 2017/745), IEC 62304/62366, ISO 14971, IEC 60601-1-2.

  • Serwis: SLA ≤48 h on-site, roczne PM, dostępność części ≥7–10 lat, aktualizacje oprogramowania, wsparcie zdalne.”

TCO/serwis — jak policzyć (PL/UE)

Poniżej praktyczny wzór, żeby policzyć koszt 5-letni. Wstaw swoje kwoty z ofert (różnice między „nowy” a „refurb” zazwyczaj wynikają z CAPEX i gwarancji).

Składniki TCO (5 lat):

  1. CAPEX: system + licencje + akcesoria startowe.

  2. Kontrakt serwisowy: zwykle stała roczna opłata (często % od CAPEX; zawiera PM, roboczogodziny, dojazd — części różnie).

  3. Materiały eksploatacyjne: osłony sterylne, markery/diody/cewki EM, ewentualne odnowienia narzędzi.

  4. Aktualizacje/licencje (jeśli płatne).

  5. Szkolenia dodatkowe / asysty zabiegowe.

  6. Przestoje/ryzyko: koszt backupu (np. fluoroskopia w razie awarii).

Szybki kalkulator (szkic):
TCO₅ = CAPEX + 5×Serwis_roczny + 5×Eksploatacja_roczna + (Aktualizacje) + (Szkolenia/asysty)

Wskazówki rynkowe (orientacyjnie, do weryfikacji w RFQ):

  • Refurb potrafi kosztować ~40–60% ceny nowego przy krótszej gwarancji i ograniczonych opcjach.

  • Serwis roczny bywa ofertowany jako % CAPEX; eksploatacja roczna zależy głównie od liczby zabiegów (ENT z EM zwykle wyższa „per-case” niż czysta optyka ze względu na elementy EM).
    (Powyższe to wzorce branżowe; dokładne wartości ustal w ofertach producentów/dystrybutorów.)







Pompa do kontrapulsacji wewnątrzaortalnej

Posted on by

Pompa do kontrapulsacji wewnątrzaortalnej (ang. IABP – Intra-Aortic Balloon Pump) to urządzenie wspomagające pracę serca stosowane głównie u pacjentów w ciężkiej niewydolności krążenia, wstrząsie kardiogennym, po ciężkich zawałach serca, czy jako pomost do dalszego leczenia (np. operacji kardiochirurgicznej, przeszczepu serca).

Zasada działania

  • W aorcie zstępującej umieszcza się specjalny cewnik zakończony balonem (najczęściej przez tętnicę udową).

  • Balon wypełnia się i opróżnia synchronizując z cyklem serca:

    • Rozkurcz serca (diastola) → balon napełnia się helem/CO₂ → wzrost ciśnienia w aorcie → poprawa przepływu wieńcowego (lepsze ukrwienie mięśnia sercowego).

    • Skurcz serca (systola) → balon opróżnia się → spadek ciśnienia w aorcie → zmniejszenie obciążenia następczego (afterload) → serce łatwiej pompuje krew.

Elementy systemu

  1. Konsola sterująca – komputer kontrolujący czas napełniania i opróżniania balonu na podstawie EKG lub ciśnienia tętniczego.

  2. Pompa gazowa – napełnia balon mieszaniną gazu (często hel, bo szybko dyfunduje i ma małą lepkość).

  3. Cewnik z balonem – wprowadzany do aorty; dostęp najczęściej przez tętnicę udową.

  4. Monitorowanie – system wymaga jednoczesnego zapisu EKG i ciśnienia tętniczego.

Wskazania

  • Ostry zawał serca z powikłaniami hemodynamicznymi.

  • Wstrząs kardiogenny.

  • Niestabilna dławica piersiowa oporna na leczenie.

  • Mechaniczne powikłania zawału (np. niedomykalność mitralna, ubytek przegrody).

  • Pomost przed zabiegiem kardiochirurgicznym lub transplantacją.

Przeciwwskazania

  • Rozwarstwienie aorty.

  • Ciężka niewydolność zastawki aortalnej.

  • Krwawienie z przewodu pokarmowego, ciężka koagulopatia.

  • Masowe zwapnienia aorty (tzw. „porcelanowa aorta”).

Powikłania

  • Niedokrwienie kończyny (ucisk na tętnicę udową).

  • Krwawienia, powikłania zakrzepowo-zatorowe.

  • Infekcje w miejscu wkłucia.

  • Perforacja aorty (bardzo rzadko).

🔧 Serwis i bezpieczeństwo techniczne:

  • Regularna kalibracja konsoli sterującej.

  • Sprawdzanie szczelności układu balon-przewód.

  • Kontrola czujników EKG i ciśnienia (artefakty mogą prowadzić do błędnej synchronizacji).

  • Szkolenie personelu w zakresie szybkiego reagowania na alarmy urządzenia (np. niewłaściwe wypełnienie balonu, spadek ciśnienia).



Producenci pomp do kontrapulsacji wewnątrzaortalnej (IABP) to głównie firmy specjalizujące się w sprzęcie kardiochirurgicznym i intensywnej terapii. Najbardziej znani to:

Najwięksi producenci IABP

  1. Maquet / Getinge Group (Szwecja/Niemcy)

    • Najbardziej znana marka w tej dziedzinie – systemy Cardiosave (IABP konsola przenośna i stacjonarna).

    • Wcześniej produkowała również systemy Datascope (USA) – obecnie włączone do portfolio Maquet.

  2. Teleflex (USA)

    • Producent jednorazowych cewników z balonem do IABP (Arrow IAB Catheter).

    • Teleflex skupia się bardziej na komponentach (balony, cewniki) niż na konsolach.

  3. Sarns / 3M (USA) – historycznie rozwijała pompy, obecnie wycofane z rynku, ale ich technologia wpłynęła na współczesne urządzenia.

  4. Abiomed (USA)

    • Znana głównie z systemów Impella (pompy mikro-osiowe wspomagające pracę lewej komory), które często są alternatywą dla IABP.

Trendy rynkowe

  • Klasyczne pompy IABP (jak Cardiosave) są nadal stosowane, ale w części ośrodków zastępowane przez bardziej zaawansowane systemy wspomagania krążenia (Impella, ECMO).

  • Największy udział w rynku obecnie ma Getinge (Maquet) – praktycznie standard w większości szpitali.



Producent Główne urządzenia / systemy Przeznaczenie Zalety Wady / ograniczenia
Maquet / Getinge (Szwecja/Niemcy) Cardiosave IABP (stacjonarna i przenośna), wcześniej Datascope Standardowe wspomaganie kontrapulsacyjne w OIT i kardiologii inwazyjnej – Lider rynku, najwyższa dostępność- Nowoczesne konsole z ekranem dotykowym- Mobilna wersja do transportu pacjentów – Wysokie koszty serwisu- Ograniczona skuteczność przy ciężkiej dysfunkcji LV
Teleflex (USA) Arrow IAB Catheters (balony i cewniki) Jednorazowe cewniki balonowe do współpracy z konsolami Maquet – Szeroka gama rozmiarów- Jednorazowe, zmniejszają ryzyko infekcji – Brak własnych konsol- Uzależnienie od systemów innych producentów
Abiomed (USA) Impella (mikro-osiowe pompy LVAD) Alternatywa dla IABP – aktywne wspomaganie lewej komory – Większe wsparcie hemodynamiczne niż IABP- Możliwość zastosowania przy ciężkim wstrząsie – Droższe niż IABP- Trudniejsza implantacja, większe ryzyko powikłań
Sarns / 3M (USA) (historycznie) Pompy IABP (wycofane) Pierwsze komercyjne systemy IABP – Historyczne znaczenie- Utorowały drogę Maquet/Datascope – Już nieprodukowane- Brak wsparcia serwisowego
Terumo / Nipro (Japonia) (lokalnie) Balony i cewniki do kontrapulsacji Uzupełnienie oferty w Azji – Alternatywne źródło zaopatrzenia- Niższa cena – Ograniczona dostępność w Europie i USA

Jak działa tomograf komputerowy

Posted on by







1) Jak działa CT (w skrócie)

Cel: zrekonstruować przekroje 2D/3D z osłabienia promieniowania X w różnych kierunkach.

  1. Wiązka X i akwizycja

  • Lampa RTG (anoda wirująca) w gantrze emituje promieniowanie X.

  • Wiązka przechodzi przez filtr kształtujący (bow-tie) i kolimatory (pre-/post-patient).

  • Po drugiej stronie są detektory (scyntylator + fotodioda) i DAS (electronics) zliczające sygnał.

  • Gantry obraca się ciągle (zasilanie/telemetria przez slip-ring), a stół przesuwa — powstaje spirala (helical CT).

  • AEC/mA-modulation steruje prądem lampy na podstawie skautów, by zbić dawkę.

  1. Rekonstrukcja

  • Z pomiarów powstają obrazy przez FBP lub rekonstrukcje iteracyjne / deep-learning (DLIR/AI) — mniej szumu przy mniejszej dawce.

  • W dual-energy/dual-source skaner zbiera dane w dwóch energiach (np. 80/140 kVp) → mapy jodowe, wirtualne niekontrastowe, lepsze różnicowanie materiałów.

  1. Parametry kluczowe (użytkowe)

  • kVp/mA, czas/rotacja, pitch (spirala), kolimacja/slice thickness, FOV.

  • Dawka raportowana jako CTDIvol [mGy] i DLP [mGy·cm].

2) Główne elementy (zgodnie z grafiką/typowym pokojem CT)

  • Gantry z: lampą RTG, filtrami bow-tie, kolimatorami, detektorami, DAS, slip-ringiem i ekranami serwisowymi.

  • Stół pacjenta (ruch posuwisto-zwrotny, czasem 6D korekcje).

  • Lasery pozycjonujące + panel na gantrze.

  • AEC (automatyczna kontrola ekspozycji / modulacja mA).

  • Konsola rekonstrukcji i sterowania; archiwizacja PACS.

  • Injektor kontrastu jodowego (opcjonalnie).

  • Okno/ściana osłonowa ze sterownią, E-STOP w pokoju i sterowni, sterownik nożny (jeśli przewidziano).

  • Chłodzenie lampy (olej + wymiennik ciepła/chiller) i HVAC pomieszczenia.

3) Co się najczęściej psuje — objawy i co sprawdzić

Obszar Typowe objawy w praktyce Co sprawdzić najpierw
Lampa RTG / generator HV Błędy „tube over-temp/over-load”, łuki (arcing), dłuższe czasy chłodzenia, banding Cykle rozgrzewania lampy, historię temperatur/ładunku (mAs), przepływ chłodzenia, filtry powietrza
Slip-ring / łączność obrotowa Losowe zerwania skanu, „gantry comm error”, restarty Czystość pierścieni/szczotek, wilgotność, logi komunikacji
Detektory / DAS Pasy/ring-artefakty, martwe rzędy, ziarno Kalibracje air/water, mapy pikseli, temperatura, zasilania DAS
Kolimatory / bow-tie Zła grubość warstwy, nietypowy profil, artefakty krawędzi Pozycja filtra, napędy kolimatorów, test profilu wiązki
AEC / skaut Zbyt wysoka/niska dawka, prze/prześwietlenia segmentów Poprawność skautów, parametry protokołu, centrowanie pacjenta
Stół Niedokładne pozycje (błędy lokalizacji), drgania Kalibracja enkoderów, smarowanie prowadnic, testy krokowe
Injektor Niedokładna dawka, infiltracja/ekstruwazacja Linie, kaniula, test tłoka, alarmy ciśnień
Chłodzenie/HVAC Szybkie przegrzanie lampy, autowyłączenia Temp. pomieszczenia, przepływy, kondensacja
Oprogramowanie / dyski Zawieszki rekonstrukcji, wolna rekonstrukcja Miejsce na dysku, logi systemowe, serwisowe aktualizacje

Zasada: nagły ring-artefakt lub pasy → przerwij planowe skany, zrób kalibracje „air/water” i test fantomem; jeśli nie ustępuje → zgłoś serwis (podejrzenie detektora/DAS).

4) Warunki bezpieczeństwa

A) Ochrona radiologiczna (ALARA)

  • Ściany/okno/door z osłonami Pb zgodnie z projektem; sygnalizacja ekspozycji przed wejściem.

  • Personel zawsze za osłoną, do pacjenta wchodzi się tylko przy przygotowaniu (bez promieniowania).

  • Protokoły zoptymalizowane (wiek/waga/obszar), mA-modulation, kVp adekwatne, iteracje/DLIR → dawka „as low as reasonably achievable”.

  • CTDIvol/DLP monitorowane; zapisy w RIS/PACS.

B) Bezpieczeństwo pacjenta

  • Wywiad o ciąży (kobiety w wieku rozrodczym), wskazania i alternatywy bez RTG gdy możliwe.

  • Kontrast jodowy: GFR/eGFR, alergie, profilaktyka reakcji; zestaw anafilaktyczny i procedura; kontrola wkłucia i obserwacja ekstruwazacji.

  • Unieruchomienie/centrowanie (źle wycentrowany pacjent = więcej dawki i gorszy AEC).

  • Komunikacja / panic-ball dla pacjenta, monitoring wideo/audio.

  • E-STOP w pokoju i przy konsoli, procedura ewakuacji ze stołu.

C) Instalacja/środowisko

  • Zasilanie zgodne z projektem (3-fazowe, uziemienie), UPS dla konsoli.

  • Klimat: temp. zwykle 20–24 °C, wilg. 40–60 %, brak kondensacji.

  • Dostęp serwisowy do gantry i agregatów chłodzenia.

5) QA / przeglądy – minimum praktyczne

Codziennie (operator/fizyka):

  • Szybki warm-up lampy (jeśli wymagany), skan fantomu wody/ACR: HU(woda) ≈ 0 ± 4, jednorodność, szum, grubość warstwy, lasery.

  • Test ruchu stołu i przycisków awaryjnych.

Miesięcznie/kwartalnie:

  • Dokładność geometrii i rozdzielczości (phantom ACR), kalibracje air/water, HU-curve (woda/powietrze/teflon).

  • Sprawdzenie AEC/mA-modulation na fantomie „step-wedge”.

Rocznie / po naprawach:

  • Pełny zestaw zgodnie z wytycznymi (np. AAPM), dawka (CTDI), linearność HU, artefakty, precyzja stołu.

Serwis prewencyjny (OEM):

  • Filtry powietrza/HVAC, kontrola łożysk anody, wymiana oleju/filtrów chłodzenia, przegląd slip-ring, diagnostyka DAS.

6) Gdy „nagle nie skanuje” – szybka check-lista

  1. E-STOP/drzwi/klucze wyzerowane? Lampki sygnalizacji?

  2. Temp. lampy/chłodzenie – czy nie ma alarmu over-temp?

  3. Skaut + centrowanie – powtórz skaut i sprawdź AEC.

  4. Kalibracje air/water – wykonaj i oceń fantom.

  5. Artefakt pierścieni/pasy – podejrzenie detektora/DAS/kolimacji → wstrzymaj planowe skany i dzwoń po serwis.



Jak wygląda na obrazie Najczęstsza przyczyna Co zrobić „od ręki”
Promieniste smugi (streaks) od metalu, stentów, protez Twardnienie wiązki + braki fotonów, rozproszenie MAR (iMAR/O-MAR/SEMAR/Smart MAR), monoenergetyczne DECT (np. 100–140 keV), ↑kVp (120→140), cieńsze warstwy, zmiana kernela na „twardszy”, jeśli można — pozycja kończyny poza FOV
Smugi zebra w klp (głównie barki) Głód fotonów przez bardzo gęste obszary Coaching oddechu, ↑mA/↑kVp, dłuższy czas/obrót, rekon. iteracyjna/DL, cieńsze warstwy
Pierscienie (rings) koncentryczne w osi Detektor/DAS (piksel martwy/źle skalibrowany) „Air/water” recal, QC fantomem; jeśli nie ustępuje → serwis detektora
Cupping/shading (środek przekroju ciemniejszy) Twardnienie wiązki / zła filtracja Właściwy bow-tie, poprawne centrowanie pacjenta, ↑kVp, iteracje/DL
Schodki („stair-step”) na krawędziach skośnych struktur Zbyt grube warstwy + niezakładane rekonstrukcje Rekon. z overlapem (inkrement 50% warstwy), cieńsze slice’y, MPR z cienkich danych
Wiatraczek („windmill”) w spiralnych wielorzędowych Zbyt wysoki pitch / aliasing w osi Z ↓pitch, ↓kolimacja, użyć „z-flying focal spot”, iteracje
Przesunięcia/„duchy” wzdłuż kierunku ruchu Ruch pacjenta/oddech/serce Krótszy czas rotacji, pasek/piaski, kołyski; gating/breath-hold; dla serca — prospektywne EKG-gating
Pasy przy granicy FOV Truncation (część ciała poza FOV) Większy DFOV, ułożyć kończyny wyżej/na brzuchu, powtórzyć scout
Zaniżone/zawyżone HU (np. woda ≠ 0) Kalibracja/temperatura, nieprawidłowy bow-tie Warm-up lampy, kalibracja air/water, dobrać filtr do pacjenta









2) Klasy artefaktów (z logiką przyczyn)

A. Fizyczne (wiązka/detekcja)

  • Twardnienie wiązki (beam hardening) → shading, cupping, streaks między gęstymi strukturami.
    Remedia: właściwy bow-tie, ↑kVp, iteracyjne/DL, DECT mono-keV, MAR.

  • Głód fotonów (photon starvation) → smugi w obszarach bardzo pochłaniających (barki, miednica).
    Remedia: ↑mA lub dłuższy czas/obrót, ↓pitch, iteracje/DL.

  • Rozproszenie (scatter) → przy otyłości, dużym FOV.
    Remedia: odpowiedni filtr, kolimacja, optymalizacja protokołu.

  • Czułość/defekty detektora (rings/bands).
    Remedia: kalibracje, serwis.

B. Geometryczne/rekonstrukcyjne

  • Helical z-aliasing („windmill”), stair-step, truncation.
    Remedia: ↓pitch, cieńsze warstwy + overlap, większy DFOV.

C. Ruch

  • Oddychanie, połykanie, perystaltyka, serce (bez bramkowania).
    Remedia: krótszy czas obrotu, instruktaż oddechu, gating sercowy.

D. Materiałowe

  • Metal/kontrast jodowy (w żyłach podobojczykowych – smugi do śródpiersia).
    Remedia: MAR, wys. mono-keV (DECT), opóźnienie skanu klp po podaniu kontrastu do SVC, podanie przez przeciwną kończynę.

3) Ustawienia protokołu – „anty-artefaktowe” presety

  • Centrowanie w gantrze (najtańsza „optymalizacja”): złe centrowanie psuje AEC i zwiększa szum/artefakty.

  • kVp/mA: dla metalu/barków rozważ 140 kVp i ↑mA; przy dzieciach i bezmetalu trzymaj jak najniżej (ALARA) + iteracje/DL.

  • Pitch: ciało standard 0.8–1.2; wysoki pitch = ryzyko windmill.

  • Slice & increment: rekonstrukcja cienkich warstw (0.5–1.25 mm) i overlap (0.5×) dla MPR/VR.

  • Kernel: twardszy do kości/metalu (zmniejsza blooming), miękki do tkanek miękkich.

  • DECT: twórz mono-keV (np. 70–140 keV), mapy jodu, VNC; pomaga przy metalu i beam-hardening.

  • MAR: włącz zgodnie z producentem (iMAR/SEMAR/O-MAR/Smart MAR).

  • Iteracje/DL: wyższy poziom zmniejsza szum i smugi przy tej samej dawce.

4) Artefakty CTA i sercowe – osobno

  • Pulsacja/aorta bez gatingu → rozmycie/„step”.
    Remedy: prospektywny ECG-gating, krótki czas rotacji, beta-blocker (jeśli dopuszczalny).

  • Smugi od bolusa w SVC → prążki do prawego płuca/śródpiersia.
    Remedy: wlew przez lewą rękę do CTA klp, opóźnienie akwizycji.

5) Gdy artefakt pojawia się nagle (procedura 5 kroków)

  1. Powtórz skaut + sprawdź centrowanie, filtr bow-tie, DFOV.

  2. Zrób „air/water” kalibrację i szybki skan fantomu (HU woda ≈ 0 ± 4).

  3. Dla pasów/pierścieni → kalibracja detektora; jeśli zostają → serwis.

  4. Dla smug od gęstych struktur → podbij kVp/mA, włącz iteracje/DL; przy metalu → MAR/mono-keV.

  5. Dla ruchu → skróć rotację, coaching, breath-hold; dla serca → gating.





Jak działa radiochirurgia?

Posted on by

Radiochirurgia zasady działania

1) Jak to działa (w skrócie)

Cel: dostarczyć dawkę promieniowania (fotony/e-) w ściśle określony obszar z dokładnością milimetrów.

  1. Tor RF i wytwarzanie wiązki

  • Działo elektronowe (electron gun) emituje elektrony →

  • Fale mikrofalowe z magnetronu lub klystronu przyspieszają elektrony w falowodzie (waveguide) →

  • (Dla fotonów) wiązka e- uderza w target wolframowy i powstają fotony X; (dla e- terapeutycznych) target jest wysuwany z toru.

  • Bending magnet kieruje wiązkę do osi głowicy.

  1. Formowanie pola i kontrola dawki

  • Primary collimator + MLC (Multi-Leaf Collimator) kształtują pole.

  • Ion chamber w głowicy mierzy dawkę w czasie rzeczywistym (zamyka pętlę sprzężenia zwrotnego).

  • W nowszych systemach często tryb FFF (flattening-filter-free) do szybkich planów stereotaktycznych.

  1. Pozycjonowanie/obrazowanie

  • OBI / CBCT (kV) i/lub EPID (MV) do IGRT; w SRS: Winston-Lutz do sprawdzenia izocentrum.

  • Stół 6D (pitch/roll/yaw) i gating/tracking (np. CyberKnife) do kompensacji ruchu.

  1. Sterowanie i bezpieczeństwo

  • System PSS (interlocki, klucze, E-STOP), monitor drzwi i sygnalizacja „BEAM ON”.

  • Konsola z rekordem/odtworzeniem (R&V), logi dawki, DICOM RT do integracji z TPS.

Różnice platform:
• CyberKnife – mały akcelerator na ramieniu robotycznym + tracking markerów/oddechu.
• Gamma Knife – izocentryczny system z wieloma źródłami Co-60 (bez RF).
• MR-Linac – linak zintegrowany z MRI (silne pole magnetyczne, inna strefa bezpieczeństwa).

2) Główne elementy (co jest czym)

  • Magnetron/klystron – źródło mocy mikrofalowej.

  • Modulator + wysokie napięcie – steruje impulsami (w starszych: tyratron; w nowych: połprzewodnik).

  • Waveguide + RF windows – prowadzą i separują RF/próżnię.

  • Działo elektronowe, target, bending magnet – „serce” wytwarzania wiązki.

  • Flattening filter / tryb FFF – kształt profilu dawki.

  • MLC (liście, silniki/enkodery) – kształt pola, IMRT/VMAT.

  • Ion chamber – pomiar dawki/monitorowanie.

  • OBI/CBCT/EPID – obrazowanie przed/w trakcie napromieniania.

  • Stół 6D – precyzyjne ustawienie pacjenta.

  • Chiller/woda chłodząca, HVAC – odprowadzanie ciepła i stabilność termiczna.

  • PSS – drzwi, zamki, przyciski E-STOP, sygnalizacja, detektory promieniowania w bunkrze.

3) Co się najczęściej psuje (i jak to widać)

Obszar Typowe objawy Co sprawdzić najpierw Kto to robi
Chłodzenie (chiller, przepływ, temp.) „Thermal/RF interlock”, spadek mocy, wyłączenia po kilku min Temperatury, przepływ, filtry wody, alarmy chillera Fizyka/serwis
Zasilanie/UPS/jakość sieci Losowe rebooty, błędy modulatora, przestój po zaniku prądu Fazy, uziemienie, logi zasilacza/UPS, THD Inż. szpitalny/serwis
Magnetron/Klystron Niestabilny output, „RF power low”, brak zapłonu Licznik godzin, parametry zapłonu, SWR Serwis OEM
Modulator/tyratr(on)/IGBT Brak impulsów, nieregularne strzały, HV interlock Szafy HV, kondensatory, styczniki Serwis OEM
RF windows/waveguide (próżnia) „RF window arc”, wzrost mocy odbitej Wilgotność, odczyty reflektometru, test gazem suchym Serwis OEM
MLC (liście, silniki, enkodery) Błędy pozycji liści, przerwanie planu IMRT/VMAT Test MLC, kalibracje, zabrudzenia/taśmy Fizyka/serwis
Ion chamber (monitor dawki) Odchyłki >±3%, niespójność z komorą referencyjną Napięcie polaryzacji, dryft kalibracji, wilgoć Fizyka/serwis
OBI/CBCT/EPID Ziarno, hot pixels, dryft geometryczny Dark/flat, kalibracja geometryczna, ramiona Fizyka
Laser/pozycjonowanie Pacjenci „nie trafiają” w izocentrum, korekty > zwykle Wyrównanie laserów, test Winston-Lutz Fizyka
Czujniki drzwi/E-STOP Beam nie startuje, lockout na PSS Testowanie obwodów, reset PSS Fizyka/serwis
CyberKnife – tracking Zrywanie śledzenia, wydłużanie czasu Markery/oddech, konfiguracja kamer, kalibracje Fizyka/serwis
Gamma Knife – Co-60 Spadek dawki (z czasem), długi czas frakcji Wiek źródeł, harmonogram wymiany OEM/licencjonowany serwis

Zasada: jeżeli beam output dziennie odbiega >±3% (TG-142) – wstrzymujesz pacjentów, robisz QA/kalibrację i dopiero wracasz.

4) Warunki bezpieczeństwa (pomieszczenie, procedury, ludzie)

Pomieszczenie/bunkier

  • Ekranowanie ścian/drzwi zgodnie z projektem (mapa równoważników ołowiu/betonu), monitor promieniowania w bunkrze i na korytarzu.

  • Sygnalizacja świetlna „BEAM ON” na wejściu, okno do sterowni (jeśli przewidziane).

  • Interlock drzwi – wiązka nie wystartuje przy otwartych drzwiach; E-STOP w bunkrze i przy konsoli.

  • System kamer/interkom do obserwacji pacjenta.

  • Zasilanie: linia 3-fazowa o wymaganej mocy (dziesiątki kVA), uziemienie zgodne z projektem.

Środowisko

  • Temperatura/wilgotność stabilne (typowo ~20–24 °C; wilg. 40–60 %), brak kondensacji.

  • Chłodzenie wodą (przepływ i temp. wg specyfikacji), czysta wentylacja/HVAC.

  • Brak ferromagnetyków tylko w MR-Linac (strefy jak w MRI, kontrola MR-safe).

Procedury kliniczne

  • Dwuosobowe „time-out”: weryfikacja pacjent/plan/pole przed startem.

  • IGRT: CBCT/EPID/kV przed każdym zabiegiem z porównaniem do planu.

  • Immobilizacja (maski/wyściółki), kontrola ruchu (gating, breath-hold), bariery kolizyjne stołu/głowicy.

  • Plan awaryjny: E-STOP, otwarcie drzwi, wyprowadzenie pacjenta, raport incydentu.

Personel i dozymetria

  • Szkolenia wstępne i okresowe, uprawnienia, znajomość PSS.

  • Dozymetria osobista (TLD/OCD), monitoring dawek personelu.

  • Kontrole BHP/RP i audit wewnętrzny jakości.

5) QA i serwis – minimum praktyczne

Codziennie (fizyka)

  • Output constancy (referencja ±3%), symetria/płaskość, wskaźnik energii, laser/ODI, test PSS, obrazowanie (quick dark/flat).

Tygodniowo/miesięcznie

  • Głębsze testy MLC (picket fence), izocentrum (Winston-Lutz), dokładność stołu 6D, kalibracje OBI/CBCT, dokładność kV/MV img-to-iso.

Rocznie / po naprawach

  • Pełna charakterystyka dawek (AAPM TG-51/TG-142 ekwiwalent), in-phantom end-to-end (np. SRS), weryfikacja planów IMRT/VMAT (gamma).

Serwis

  • Prewencyjny wg OEM (chiller/filtry, styki HV, wentylacja, łożyska ramion, aktualizacje FW).

  • Rejestr części zużywających się: magnetron/klystron, filtry wody/powietrza, uszczelnienia, baterie UPS.

Mini-checklista „jeżeli nagle nie idzie”

  1. Alarmy PSS? Drzwi/E-STOP/klucze.

  2. Chłodzenie: temp. wody, przepływ, alarmy chillera, kurz na radiatorach.

  3. Zasilanie: napięcia, kolejność faz, ostatnie prace elektryczne?

  4. RF: licznik godzin magnetronu/klystronu, log „reflected power”.

  5. QA: szybki pomiar dawki i geometria (EPID/latarka), czy odbiega od wczoraj?

  6. Jeśli po naprawie – end-to-end na fantomie przed pierwszym pacjentem.

Urządzenie do znieczulania

Posted on by

Najnowsze aparaty do znieczulenia 2024/2025 — skrót dla praktyków

Co nowego

  • Low-/minimal-flow z podpowiedziami: asystenci niskich przepływów, kalkulatory FiO₂/agent, recyrkulacja próbki gazu.

  • Precyzyjna wentylacja klasy OIT: dokładne sterowanie objętością/ciśnieniem, narzędzia ochrony płuc.

  • HFNC w aparacie (wybrane modele): wsparcie przy indukcji/hipoksemii bez dodatkowego urządzenia.

  • Szybszy workflow i integracja IT: autotesty w kilka minut, Wi-Fi/Ethernet, DICOM/HL7, praca „paperless”.

Szybkie porównanie (4 świeże platformy)

Mindray A9

  • Mocne strony: bardzo precyzyjna wentylacja, elektroniczny przepływomierz, HFNC w aparacie, duży dotykowy ekran.

  • Dla kogo: bloki chcące realnie przejść na low-flow i mieć HFNC „od ręki”.

  • Uwaga: funkcje zależne od konfiguracji/licencji.

GE Carestation 750

  • Mocne strony: szybki autotest, integracja z CARESCAPE (gazy, monitorowanie), ekosystem AoA.

  • Dla kogo: szpitale z infrastrukturą GE (standaryzacja, łączność).

  • Uwaga: pełny zestaw funkcji wymaga odpowiednich modułów/licencji.

Dräger Atlan A350/A350 XL

  • Mocne strony: Low Flow Wizard, wysoka szczelność układu, ergonomia niskich przepływów.

  • Dla kogo: ośrodki liczące koszty agentów i stawiające na eco-anestezję.

  • Uwaga: sprawdzić aktualne biuletyny serwisowe/QC dla danej serii.

Penlon Prima 465

  • Mocne strony: rozsądny CAPEX, elektroniczny mikser, 8 trybów wentylacji (wg wersji).

  • Dla kogo: oddziały potrzebujące dobrego „woła roboczego”.

  • Uwaga: to nie wersja do MRI (do MRI — Prima 451).

Plusy / minusy (w pigułce)

+ Mniej zużycia agenta i tlenu (low-/minimal-flow), lepsza ochrona płuc, szybszy start (autotesty), łatwiejsze raportowanie i archiwizacja.
– Licencje/moduły podbijają cenę; integracja z HIS/PACS wymaga IT i polityk cyberbezpieczeństwa; szkolenia nadal kluczowe (AI nie naprawi złego hook-upu).

Jak wybrać — szybka ścieżka

  1. Strategia przepływów: chcesz rutynowo pracować w low-/minimal-flow? → rozważ Atlan A350 lub A9.

  2. HFNC: potrzebne zintegrowane? → A9.

  3. Ekosystem/IT: masz CARESCAPE/GE? → 750. Inaczej wybierz otwartą integrację DICOM/HL7.

  4. Profil sal: ogólna chirurgia vs. torako/pediatria (wymogi trybów i mechaniki oddechowej).

  5. Budżet/TCO: policz CAPEX + licencje + absorbent + serwis + zużycie agenta w docelowych przepływach.

Mini-checklista zakupowa

  • Tryby wentylacji (VCV/PCV/SIMV/PSV ± APRV), narzędzia ochrony płuc (PEEP, rekrutacje, C/R/Pplat).

  • Asysty low-flow, kalkulator FiO₂/agent, autotest ≤5 min.

  • HFNC (tak/nie) i wymagane akcesoria.

  • Analiza gazów: O₂, EtCO₂, anestetyki; parowniki (sewo/izo; polityka desfl).

  • Szczelność i objętość układu, ogrzewanie/izolacja, recyrkulacja próbki.

  • Łączność: DICOM/HL7/FHIR, Ethernet/Wi-Fi, eksport PDF/CSV, integracja z HIS/EMR.

  • Zasilanie awaryjne (czas podtrzymania), log błędów, zgodność (CE, ISO 80601-2-13).

  • Serwis/SLA, dostępność części lokalnie, szkolenia operatorów.

  • TCO: absorbent/filtry, kalibracje, licencje, realne zużycie agenta przy docelowym przepływie.

  • Wymogi specjalne (MRI, pediatria, torako).

Nowości w kardiologii EKG

Posted on by

Co jest nowe w EKG 2025

  • AI i lepsza interpretacja – nowsze algorytmy rozpoznają więcej wzorców (STEMI/ACS, QT, stymulatory, porównania seryjne). Przykłady: GE Marquette 12SL, Philips DXL (analiza nawet do 18 odprowadzeń). gehealthcare.com+1

  • Prowadzenie użytkownika – „hook-up advisor”, kontrola jakości odprowadzeń i auto-start pomiaru (np. GE MAC 7: Smart Lead, Hookup Advisor, Auto-ECG). Skraca liczbę powtórzeń i czas procedury. gehealthcare.com

  • Wi-Fi i praca bez papieru – mobilne, sieciowe urządzenia z tabletem/ekranem dotykowym i integracją z systemami szpitalnymi (DICOM/HL7) oraz chmurą (np. Schiller FT-1, GE MUSE NX, Philips IntelliSpace ECG). Schiller+2gehealthcare.com+2

  • Wi-Fi moduł akwizycji przy łóżku – bez przepychania całego wózka pod łóżko; podgląd jakości sygnału i start badania z modułu (np. WAM – Wireless Acquisition Module). assets.hillrom.com

  • Rozszerzona informacja 18-odprowadzeniowa – część systemów umożliwia 18-odprowadz. analizę/syntezę (prawa ściana/tylno-dolne) – np. Philips DXL (do 18 odprowadzeń), Nihon Kohden synECi18. usa.philips.com+1

Przykładowe „top” modele i czym się wyróżniają

  • GE MAC 7 – interfejs skracający liczbę kroków, Smart Lead, Hookup Advisor, opcjonalny Auto-ECG; interpretacja Marquette 12SL. Świetny do SOR/oddziałów, gdzie liczy się szybkość i powtarzalność. gehealthcare.com+1

  • Philips PageWriter TC50 – algorytm DXL (do 18 odprowadzeń), wsparcie decyzyjne dla STEMI; współpraca z IntelliSpace ECG (zarządzanie badaniami „z dowolnego miejsca”). Dobry do pracowni/oddziałów z silną integracją IT. usa.philips.com

  • Schiller CARDIOVIT FT-1 – ultraprzenośny, 8″ multi-touch, wbudowana drukarka, szybkie Wi-Fi/paperless; ETM/ETM Sport (w wybranych rynkach). Świetny do POZ, medycyny sportowej i wizyt mobilnych. Schiller+1

  • Nihon Kohden Cardiofax M (ECG-3350) – ECAPS 12C + synECi18 (synth. 18-lead z 12-lead); długi czas pracy na baterii, prosta obsługa. Nihon Kohden Middle East

Ile to kosztuje (orientacyjnie, EU/UK)

  • Wejściowe/PC-based 12-lead: ~£1,5k–£3k (np. seca CT8000i-2, Schiller CS-104, GE MAC 600). Medisave UK+1

  • Średnia półka „cart-based” (dotyk, sieć, interpretacja): ~£3–7k+ (np. GE CardioSoft/MAC 5 A5, TC50 w wybranych konfiguracjach). numed.co.uk+1

  • Zaawansowane/flagowe (pełna integracja, rozbudowane algorytmy, opcje 18-lead): zwykle >£7–10k+ w zależności od pakietów, serwisu i akcesoriów.

Ceny skaczą w zależności od rynku, gwarancji, oprogramowania i akcesoriów; w Polsce/IE kwoty mogą być inne, ale relacje między półkami zwykle się utrzymują. (Sklepy UK pokazują punkty odniesienia). numed.co.uk+1

Zalety i wady „nowych” EKG

Zalety

  • krótszy czas badania, mniej powtórek (hook-up advisor, auto-ECG),

  • lepsza interpretacja i wsparcie STEMI/QT (12SL, DXL),

  • pełna łączność (Wi-Fi, chmura, DICOM/HL7) i łatwiejsze zarządzanie archiwum (MUSE/IntelliSpace). gehealthcare.com+3gehealthcare.com+3gehealthcare.com+3

Wyzwania / wady

  • koszt licencji i utrzymania systemu zarządzającego (MUSE/IntelliSpace),

  • konieczność polityk cyberbezpieczeństwa i integracji z HIS/PACS,

  • w praktyce nadal kluczowe są kwalifikacja personelu i jakość zakładania elektrod – AI nie zastąpi poprawnej akwizycji. gehealthcare.com

Jak wybrać do Twojej placówki (skrót)

  • SOR/izba przyjęć → szybki start i prowadzenie użytkownika (MAC 7 + WAM; integracja z MUSE/IntelliSpace). gehealthcare.com+2assets.hillrom.com+2

  • POZ/medycyna pracy/mobilnie → Schiller FT-1/PC-based (lekki, Wi-Fi, drukarka wbud.). Schiller

  • Kardiologia z naciskiem na STEMI/QTc/porównania seryjne → system z 12SL lub DXL + zarządzanie w MUSE/IntelliSpace. gehealthcare.com+2usa.philips.com+2

  • Potrzeba informacji 18-odprowadzeniowej → Philips DXL (do 18-lead) lub Nihon Kohden synECi18. usa.philips.com+1

Nowe USG

Posted on by

Najnowszy aparat USG – nowa era diagnostyki obrazowej

Wprowadzenie

Ultrasonografia od lat pozostaje jedną z najważniejszych metod diagnostycznych w medycynie. Jest bezpieczna, nieinwazyjna i dostępna praktycznie w każdym szpitalu oraz gabinecie. Rok 2025 przynosi kolejną rewolucję – najnowsze aparaty USG wyposażone w sztuczną inteligencję, sondy matrycowe i technologie 3D/4D, które zmieniają standardy obrazowania.

Kluczowe innowacje technologiczne

1. Sztuczna inteligencja (AI)

Nowe ultrasonografy, takie jak Siemens Acuson Sequoia czy GE Voluson Expert, wykorzystują algorytmy AI do:

  • automatycznego wykrywania struktur anatomicznych,

  • ustawiania Dopplera i pomiarów przepływów,

  • szybkiej oceny parametrów sercowych czy płodowych.

AI skraca czas badania i zmniejsza ryzyko błędów operatora.

2. Obrazowanie 3D i 4D

Nowe matrycowe sondy pozwalają na rekonstrukcję przestrzenną w czasie rzeczywistym. W ginekologii i kardiologii umożliwia to:

  • trójwymiarową ocenę serca płodu,

  • obrazowanie naczyń mózgowych,

  • lepszą wizualizację guzów i zmian naczyniowych.

3. Robotyzacja i automatyzacja

Nowoczesne systemy testowane w Europie i Azji umożliwiają częściowo zautomatyzowane skanowanie. Robot prowadzi sondę po skórze pacjenta, a lekarz nadzoruje jedynie proces i interpretację obrazu. To przyszłość w badaniach przesiewowych i telemedycynie.

4. Fusion Imaging

Łączenie obrazu USG z danymi z CT lub MRI pozwala uzyskać pełniejszy obraz struktur, szczególnie w procedurach interwencyjnych – biopsjach, ablacji czy chirurgii naczyniowej.

Praktyczne zastosowania

  • Kardiologia – ocena frakcji wyrzutowej, obrazowanie zastawkowe, pomiary przepływów.

  • Ginekologia i położnictwo – badania prenatalne w 3D/4D, monitorowanie rozwoju płodu.

  • Onkologia – lokalizacja guzów, biopsje celowane z użyciem fusion imaging.

  • Radiologia naczyniowa – obrazowanie tętnic szyjnych, kończyn dolnych, aorty.

Zalety i wyzwania

Zalety:

  • dokładniejsze i szybsze badania,

  • większa standaryzacja wyników dzięki AI,

  • integracja z systemami PACS i EMR.

Wyzwania:

  • wysoki koszt zakupu i serwisu,

  • potrzeba szkolenia personelu w obsłudze nowych funkcji,

  • kwestie bezpieczeństwa i regulacji w przypadku robotyzacji.

Podsumowanie

Najnowsze aparaty USG wprowadzają medycynę obrazową w erę inteligentnej diagnostyki. Dzięki AI, sondom matrycowym i integracji z innymi modalnościami stają się nie tylko narzędziem do „oglądania narządów”, ale kompletnym systemem wspierającym decyzje kliniczne.

Dla placówek medycznych oznacza to większą precyzję, szybsze badania i nowe możliwości w diagnostyce – choć kosztem większych inwestycji i szkoleń personelu.

Elektrokoagulacja

Posted on by



Co to jest elektrokoagulacja (w skrócie)

Zamierzone uszkodzenie termiczne tkanek prądem wysokiej częstotliwości, aby zatrzymać krwawienie, zamykać naczynia i ablować zmiany. Stosowana m.in. w chirurgii ogólnej, naczyniowej, ginekologii, torakochirurgii, laryngologii oraz endoskopii GI/PUŁ. Warianty: monopolarna, bipolarna/zaawansowana bipolarna (vessel sealing), argonowa (APC), tryby specjalne jak soft coag (koagulacja bez iskrzenia).

Główne metody – plusy i minusy (skrót)

  • Monopolarna: uniwersalna, tania; większe ryzyko rozproszenia ciepła, zależna od uziemienia.

  • Bipolarna / zaawansowana bipolarna (LigaSure, Enseal, itp.): kontrolowana głębokość i mniejsza termiczna dyfuzja, skuteczne zamykanie naczyń do 5–7 mm; koszt urządzeń/końcówek wyższy. (Przegląd i metaanalizy porównawcze 2023–2025). pmc.ncbi.nlm.nih.gov+1

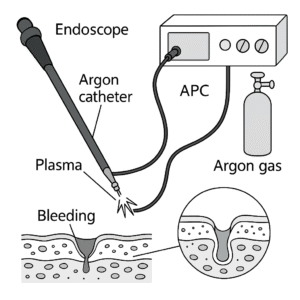

  • APC – argon plasma coagulation: bezkontaktowa, powierzchowna koagulacja/ablacja (GI, pulmonologia), dobra kontrola krwawienia na dużej powierzchni. apcapplicator.erbe-med.com

  • Soft coag (np. platformy VIO): koagulacja poniżej wrzenia (bez iskry) → równomierne denaturowanie białek, mniej zwęglenia. Sprawdza się w śródoperacyjnej hemostazie i endoskopii. PubMed+1

Co nowego (2024–2025)

1) „Hybrydy” w endoskopii: HybridAPC / hydrosurgery + APC

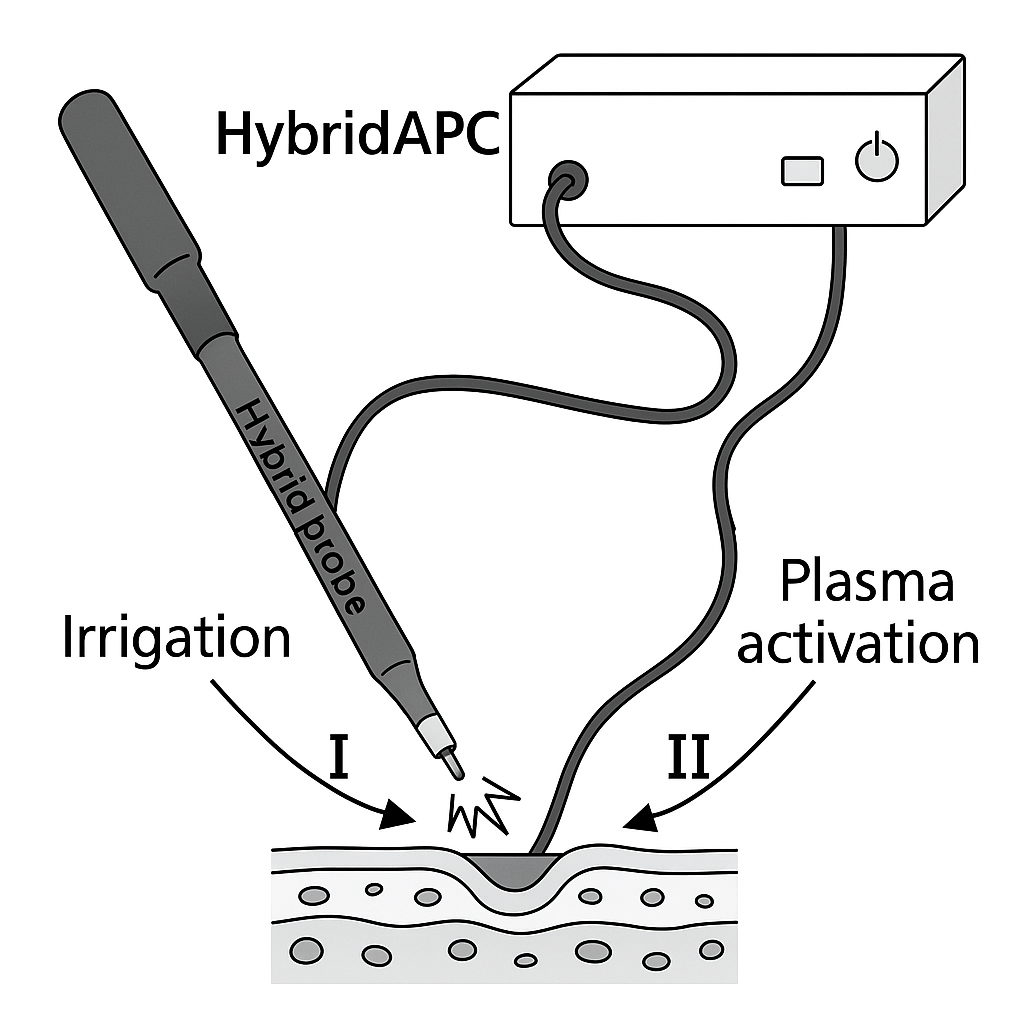

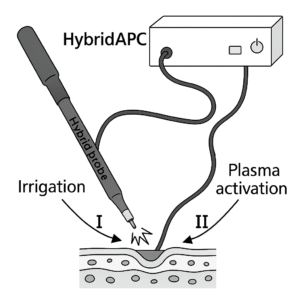

  • HybridAPC łączy strumień soli (hydrosurgery) tworzący podśluzówkową „poduszkę” ochronną z ablacyjną koagulacją APC – mniejsza głębokość uszkodzenia, brak wymiany narzędzi („lift–cushion–ablate”). Urządzenie ma świeże dopuszczenie FDA (2025). us.erbe-med.com+1

2) Nowe sondy APC i lepsza kontrola przepływu/energii

  • FiAPC® plus (2025) – sondy do GI/broncho, nacisk na większą kontrolę, wydajność i niezawodność. Trend: automatyczna regulacja gazu/energii zależnie od oporu tkanki. businesswire.com+1

3) Zaawansowana bipolarna „vessel sealing” – nowa generacja

  • Najnowsze badania (2025) dla LigaSure XP Maryland pokazują usprawnienia wydajności i mniejszy boczny rozprzestrzał ciepła vs starsze końcówki; kluczowe przy zamykaniu naczyń do 7 mm. pmc.ncbi.nlm.nih.gov+1

4) Bipolarna z irygacją solą (saline-linked)

  • Aquamantys/SCBS w chirurgii wątroby: mniejsze zapotrzebowanie na transfuzje; 2025 pojawiają się kolejne oceny kliniczno-ekonomiczne. (Uwaga: korzyści różnią się między specjalnościami). pmc.ncbi.nlm.nih.gov+2ScienceDirect+2

5) Endoskopowe „hemostatic forceps” + tryby soft/forced

  • Kleszczyki hemostatyczne (np. Coagrasper, nowsze modele) skracają czas hemostazy w ESD bez wzrostu powikłań; dobór trybu (soft vs forced) zależy od kalibru naczynia. PubMed+2onlinelibrary.wiley.com+2

6) Generacje platform elektrochirurgicznych

  • Nowe konsole (np. VIO 3) poprawiają ergonomię i automatyzację w ESD vs starsze modele, co może przekładać się na wydajność i bezpieczeństwo workflow. academic.oup.com

Jak dobierać technikę (praktyczny skrót)

  • Szerokie, powierzchowne krwawienia (GI/PUŁ) → APC / hybrydowe APC.

  • Naczynia 2–7 mm, preparowanie/odcięcia → zaawansowana bipolarna (LigaSure/odpowiedniki). (Zwróć uwagę na rekomendacje i QA w danej dyscyplinie). pmc.ncbi.nlm.nih.gov

  • Precyzyjna, beziskrowa hemostaza blisko struktur krytycznych → soft coag. PubMed

  • Resekcje miąższu (np. wątroba) → rozważ bipolarną z irygacją solą jako element pakietu hemostazy; sprawdź lokalne dowody efektywności/kosztów. pmc.ncbi.nlm.nih.gov+1

Kierunki rozwoju

  • Więcej „inteligentnej automatyki”: sondy i konsole, które w czasie rzeczywistym modulują moc/gaz na podstawie impedancji i kontaktu (mniej zwęglenia, bardziej powtarzalna głębokość). businesswire.com+1

  • Łączenie technologii (np. hydrosurgery + APC) dla kontroli głębokości i skrócenia czasu (mniej zmian narzędzi). us.erbe-med.com+1

  • Końcówki o lepszej dystrybucji ciepła i mniejszym bocznym rozprzestrzale (nowe generacje vessel sealing). pmc.ncbi.nlm.nih.gov

  • Standaryzacja parametrów i QA w endoskopii (algorytmy „soft/forced” dobrane do średnicy naczynia; dedykowane narzędzia do multi-modalnej hemostazy). www.asge.org+1

Uwaga praktyczna

  • Część rozwiązań jest sprzętowo-specyficzna (np. VIO/ERBE, LigaSure/Medtronic). Warto budować ścieżki kliniczne per urządzenie (ustalone presety, szkolenia zespołu, QA).

  • Dane porównawcze bywają dziedzinowo zależne (np. korzyści Aquamantys lepiej udokumentowane w hepatektomii niż w ortopedii). Zawsze weryfikuj pod konkretny typ zabiegu.

🔎 Skróty platform: VIO/ERBE (Soft/Forced/pulsed/precise APC, VIO 3), HybridAPC (APC+hydro), LigaSure (zaawansowana bipolarna), kleszczyki hemostatyczne (np. Coagrasper-type). Opisy i nowości: ERBE VIO/Soft-Coag/APC, HybridAPC 510(k) 2025, FiAPC® plus 510(k) 2025, AABIP/ERS o APC w bronchoskopii, nowsze badania dla LigaSure XP Maryland, ESD z hemostat. kleszczykami / spray-coag. PMC+8us.erbe-med.com+8vio.erbe-med.com+8

Tabela: „co wybrać do…” — tryby i workflow (punkty startowe)

Sytuacja / zabieg Co zwykle działa najlepiej Dlaczego / wskazówki workflow
ESD żołądka Spray/Forced COAG do powierzchownej hemostazy + kleszczyki hemostatyczne (soft-coag) na widoczne naczynia Spray-coag ogranicza potrzebę po hemostatic forceps i skraca czas; soft-coag na kleszczykach daje koagulację poniżej wrzenia (mniej zwęglenia) tuż przy naczyniu. Rozważ HybridAPC do kontrolowanej ablacji na „poduszce” płynu. PMC+1
Polipektomia (duże/later. spreading; ablac. brzegów) APC (precise/pulsed) do ablacji krawędzi/podtępienia + soft-coag punktowo precise/pulsed APC = płytka, równomierna ablacja; soft-coag ogranicza głębokość termiczną przy „dotykowej” hemostazie. HybridAPC może zastąpić sekwencję „podnieś-ablacja” bez wymiany narzędzi. vio.erbe-med.com+1
Preparowanie / zamykanie naczyń 2–7 mm (lap/chir. otwarta) Zaawansowana bipolarna (LigaSure/odpowiedniki) Szybkie, powtarzalne zamykanie do 7 mm z małym bocznym rozprzestrzałem ciepła; najnowsze końcówki (np. LigaSure XP Maryland) pokazują przewagi użytkowe vs starsze tipy. PubMed+2PMC+2
Resekcja miąższu wątroby / miąższ silnie ukrwiony Bipolarna z irygacją solą (saline-linked) jako element pakietu hemostazy Irygacja zmniejsza zwęglenie i poprawia zamykanie drobnych naczyń/miąższu; wyniki zależne od techniki i ośrodka — w części analiz mniej transfuzji. PMC+1
Bronchoskopia (krwawienia, paliatywna ablacja, zwężenia) APC (pulsed/forced; low-energy, kontrola przepływu) + techniki broncho-bezpieczeństwa wg AABIP/ERS APC daje bezkontaktową koagulację szerokich powierzchni. Trzymać się wytycznych bezpieczeństwa (tlen <40%, odsysanie dymu/gazu, przerwy czasowe). Nowe sondy FiAPC® plus poprawiają sterowalność i filtrację. aabronchology.org+2PMC+2

Krótkie „presety myślowe” (bez liczb), które pomagają zacząć

  • Soft-coag (VIO) → gdy chcesz koagulację bez iskry blisko struktur krytycznych (naczynie w ESD, punktowe krwawienie) — bardziej przewidywalna głębokość niż przy klasycznym monopolarze. us.erbe-med.com

  • Forced / Spray-coag → szybka, powierzchowna hemostaza rozlana (np. łóżko ESD, szerokie sączenie). Badania 2024–2025 pokazują mniejsze zużycie kleszczyków i czasu. PMC+1

  • precise/pulsed APC (VIO 3) → kontrola penetracji i efektu na delikatnych strukturach; pulsed ułatwia równą ablację, precise – hemostaza „płytka”. vio.erbe-med.com

  • HybridAPC → „podnieś wodą → ablacja APC” bez wymiany narzędzia; 510(k) 2025 potwierdza użycie z ERBEJET 2 + VIO/APC. Daje bezpieczeństwo głębokości (poduszka). accessdata.fda.gov

  • LigaSure / vessel sealing → kiedy średnica naczynia i efektywność są kluczowe; najnowsze końcówki (XP Maryland) = mniej lateralnego przegrzania niż starsze. PubMed

  • Bronchoskopia + APC → zawsze w reżimie bezpieczeństwa AABIP/ERS (kontrola tlenu, przerw, zasysania), rozważ tryby pulsed/forced i nową generację sond (FiAPC plus). aabronchology.org+2publications.ersnet.org+2

Bezpieczeństwo / QA (warto przypiąć do protokołu oddziałowego)

  • Parametry mocy, czasu, przepływu gazu ustawiaj wyłącznie wg IFU platformy i lokalnych SOP; różnią się między VIO 2, VIO 3, generatorami innych firm i końcówkami. (ERBE VIO: przeglądy, Quick-Refs; AABIP/ERS – zasady bezpiecznej elektro/termokoagulacji w drzewie oskrzelowym). PMC+3us.erbe-med.com+3intuitive.com+3

  • W endoskopii GI i bronchoskopii pamiętaj o: odsysaniu dymu/gazu, ograniczeniu FiO₂, krótkich aplikacjach energii, a w HybridAPC – o właściwym podniesieniu śluzówki przed ablacją. accessdata.fda.gov+1

Gamma Knife

Posted on by



Opis elementów (legenda)

  1. Kopuła źródeł (gantry sferyczne) – w grubej osłonie ołowiano-stalowej znajduje się matryca źródeł kobaltu-60 (w nowszych modelach zwykle 192 źródła w 8 sektorach).

  2. Kasety źródłowe Co-60 – zamknięte kapsuły izotopu; ich aktywność maleje (T½ ≈ 5,26 roku), więc co kilka lat wymienia się je, aby utrzymać sensowny czas zabiegu.

  3. Sektory/okna kolimacyjne – osiem niezależnych sektorów, które otwierają/zamykają wiązki.

  4. Kolimatory (4 / 8 / 16 mm; kompozytowe “shots”) – formują rozmiar „plamki” w mózgu. Sektory można łączyć (różne średnice/ czasy w sektorach), aby “wyrzeźbić” izodozę pod kształt zmiany.

  5. Stół pacjenta (sofa) – robot 6D – precyzyjnie wprowadza głowę do izocentrum; umożliwia mikrokorekty w XYZ oraz rotacjach.

  6. Immobilizacja stereotaktyczna –
    • Rama Leksell (G-frame): sztywne zamocowanie do czaszki (najwyższa precyzja), lub
    • Maska termoplastyczna (w Icon/Esprit) – bezinwazyjna, zwykle z monitorowaniem ruchu.

  7. HDMM – system wykrywania ruchu – kamera IR śledzi znacznik na nosie; jeśli ruch > ustalony próg (np. ~0,5–1 mm), system wstrzymuje emisję.

  8. CBCT / obrazowanie kV (nowsze wersje) – tomografia stożkowa wbudowana do weryfikacji położenia; starsze układy używały rejestracji obrazów zewnętrznych (MRI/CT) i projekcji rentgenowskich.

  9. Osłony i blok drzwiowy – grube drzwi z blokadą (interlock), sygnalizacja BEAM ON; bez zamknięcia drzwi wiązka nie wystartuje.

  10. Czujniki dawki / system monitorujący – komory monitorowe w torze promieniowania kontrolują moc dawki i zatrzymują emisję przy odchyłce.

  11. Konsola sterująca – uruchamianie frakcji, podgląd pozycji, interlocki, raporty.

  12. TPS (Leksell GammaPlan) – planowanie odwrotne, fuzja obrazów (MRI, CT), wyznaczanie „shotów” (pozycji/średnic/czasów w sektorach).

  13. Układy chłodzenia/HVAC i zasilanie – utrzymują stabilną temperaturę elektroniki/napędów; błąd → przerwa/komunikat serwisowy.

Jak przebiega zabieg (w 6 krokach)

  1. Plan: fuzja MRI/CT, kontury celu i narządów krytycznych (OAR), dobór “shotów” (pozycje/średnice/czas sektorów).

  2. Unieruchomienie: rama lub maska; znacznik do HDMM (gdy maska).

  3. Weryfikacja pozycji: CBCT/kV → dopasowanie do planu; ewentualne mikroprzesunięcia stołem.

  4. Emisja: otwierają się odpowiednie sektory/kolimatory; dziesiątki–setki wąskich wiązek z różnych kierunków spotykają się w ognisku.

  5. Kontrola ruchu: HDMM wstrzymuje wiązkę przy przekroczeniu progu; operator koryguje i wznawia.

  6. Raport: system zapisuje logi dawki/pozycjonowania i generuje raport sesji.















Co to jest Gamma Knife

  • Gamma Knife (często „Leksell Gamma Knife”, produkcji firmy Elekta) to urządzenie do stereotaktycznej radiochirurgii mózgu. Nie jest to nóż chirurgiczny, lecz system wykorzystujący źródła promieniowania gamma (zazwyczaj kobalt-60) do bardzo precyzyjnego naświetlania zmian w mózgu, np. guzów, malformacji naczyń, czy zaburzeń funkcjonalnych. nap.nationalacademies.org+3elekta.com+3nap.nationalacademies.org+3

  • Charakteryzuje się wysoką precyzją — wiązki gamma są prowadzone z wielu kierunków, a ich ognisko (miejsce sumowania dawek) leży dokładnie w obszarze celu, co minimalizuje uszkodzenie zdrowej tkanki. Siteman Cancer Center+2nap.nationalacademies.org+2

Do czego się używa — wskazania

Gamma Knife stosuje się przede wszystkim w leczeniu zmian mózgowych. Najczęstsze wskazania:

  • Guzy mózgu: przerzuty, meningiomy, nerwiaki przedsionkowe (acoustic neuromas), guzy przysadki, nowotwory pierwotne mózgu. elekta.com+1

  • Malformacje naczyniowe: arteriovenous malformations (AVM) itp. INESSS+1

  • Zaburzenia funkcjonalne: neuralgia trójdzielna (trigeminal neuralgia), drżenie essentialne, inne choroby ruchowe i bólowe. INESSS+1

Case studies / przykłady (badania, koszty, realne doświadczenia)

Kilka przykładów z literatury:

  1. Agrawal et al. (2025, Indie) — analiza kosztów i rentowności centrum Gamma Knife w największym ośrodku neurochirurgii w Indiach. Ustalono, że średni koszt jednego zabiegu wynosił ~ US$2,469 (ok. 1,73 lakh INR). Główne koszty: maszyny i sprzęt (~43.6%), personel (~32.5%), energia elektryczna (~9.7%), serwis sprzętu (~8.6%). Kapitałowa inwestycja zależała od tego, czy centrum miało własne MRI. Bez MRI — mniejsze koszty. PLOS

  2. Porównanie kosztów Gamma Knife vs. modyfikowanych akceleratorów liniowych (Linac) w Australii — w przypadku dużego zapotrzebowania Gamma Knife może być bardziej opłacalny, ale jeśli liczba pacjentów jest niewielka, koszty jednostkowe stają się wysokie. ResearchGate

  3. Analiza jakości planowania leczenia dla przypadków nerwiaka przedsionkowego — badanie pokazuje, że istnieje znaczna zmienność w jakości planów między różnymi ośrodkami i planistami. To oznacza, że nie zawsze efekt „na papierze” jest taki sam — planowanie ma wielkie znaczenie. arxiv.org

Porównanie z innymi technologiami

Porównując Gamma Knife z alternatywami:

Cecha Gamma Knife Linac / akceleratory liniowe / inne techniki
Źródło promieniowania Promieniowanie gamma z kobaltu-60; wiele źródeł, sumują się w ognisku. nap.nationalacademies.org+2nap.nationalacademies.org+2 Zazwyczaj promieniowanie X generowane przez akcelerator liniowy; może być używany do radioterapii frakcjonowanej, SBRT itp.
Precyzja Bardzo wysoka, szczególnie w ośrodkach z odpowiednią infrastrukturą; małe marginesy wokół zmiany. elekta.com+2INESSS+2 Zależy od konkretnego systemu, obrazowania, systemu pozycjonowania; nowsze linaki z obrazowaniem i systemami adaptacyjnymi poprawiają precyzję.
Zakres zastosowań Głównie mózg i struktury wewnątrzczaszkowe, ograniczona możliwość dla ciała. elekta.com+1 Mogą być używane także w radioterapii ciała (np. SBRT), gdy konieczne; większa elastyczność geograficzna zastosowań.
Koszty inwestycyjne Wysokie — zakup maszyny + przygotowanie pomieszczeń (ekranowanie, zabezpieczenia radiacyjne) + infrastruktura. › Użytkowane źródła Co-60 wymagają wymiany co kilka lat. nap.nationalacademies.org+2gao.gov+2 Zależnie od klasy — prostsze linaki mogą być tańsze; ale nowoczesne systemy z obrazowaniem, robotami, MR-guidance etc. są bardzo kosztowne.
Koszty eksploatacji i serwisu Utrzymanie źródeł, bezpieczeństwo radiacyjne, certyfikacje, serwis mechaniczny i elektroniczny. Źródła Co-60 słabną z upływem czasu (rozpad, malejąca aktywność) → konieczność wymiany. nap.nationalacademies.org+1 Koszty związane z elektroniką, systemami chłodzenia, obrazowaniem, wymagania dotyczące jakości, etc. Mogą być wysokie, ale części zamienne mogą być bardziej dostępne w niektórych systemach.

Firmy / producenci

  • Najbardziej znany producent Gamma Knife to Elekta AB (Szwecja) — Leksell Gamma Knife. nap.nationalacademies.org+3coherentmarketinsights.com+3Wikipedia+3

  • Inni konkurenci lub producenci urządzeń podobnych / uczestniczących w rynku radiochirurgii i stereotaktycznej radioterapii: Varian Medical Systems, Accuray (CyberKnife), Chińskie firmy (np. opisane urządzenia „Gyro Knife” w Chinach). nap.nationalacademies.org+1

  • Firmy produkujące systemy wsparcia, obrazowania, planowania leczenia, oprogramowanie oraz serwis tych urządzeń również są częścią ekosystemu. mordorintelligence.com+1

Kwestie serwisowe, usterki, eksploatacja

Źródła (Co-60)

  • Każdy Gamma Knife zawiera około 200 źródeł Co-60. Całkowita aktywność takiego zestawu nowo załadowanego urządzenia to rząd ~6 000 curie (≈222 TBq). nap.nationalacademies.org

  • Kobalt-60 ma okres półtrwania ~ 5,26 lat, co oznacza, że z czasem aktywność maleje, zmniejsza się efektywna dawka, czas zabiegu może się wydłużać. Po pewnym czasie konieczna jest wymiana źródeł. nap.nationalacademies.org+1

  • Koszt wymiany źródeł Co-60 to jedna z większych pozycji kosztowych. W zależności od kraju, regulacji i wielkości źródeł, wymiana co 4-5 lat może kosztować od US$800,000 do US$1 milion lub więcej. gao.gov

Usterki / awarie

  • Mechaniczne części: ruchome elementy do pozycjonowania, mocowanie ramy/stelażu (frame) albo maski, łóżko pacjenta itp.

  • Elektronika i systemy kontrolne: systemy obrazowania (MRI, CT jeśli są używane w planowaniu), systemy pozycjonowania, oprogramowanie planujące dawki promieniowania.

  • Wymogi bezpieczeństwa radiacyjnego, osłony, szczelność, detektory monitorujące promieniowanie mogą ulegać degrade’owi.

  • Zasilanie, chłodzenie, systemy klimatyzacji w pomieszczeniach — mają znaczenie, bo utrzymanie stabilnych warunków to część gwarancji dokładności i bezpieczeństwa.

Serwis i regulacje

  • Ze względu na użycie materiału promieniotwórczego (Co-60) wymagane są licencje, kontrole, regulacje lokalne, transport, utylizacja starych źródeł. nap.nationalacademies.org+1

  • Wymagana infrastruktura: pomieszczenia z odpowiednim ekranowaniem, monitoring promieniowania, procedury bezpieczeństwa dla personelu i pacjentów.

  • Regularne kontrole jakości (QA) i weryfikacje planów leczenia, potwierdzanie, że system dostarcza dawkę zgodnie z planem. arxiv.org+1

Koszty

Poniżej szacunkowe koszty związane z zakupem, eksploatacją, naprawami — oczywiście zależą od kraju, kursów, wielkości jednostki, miejscowych regulacji.

Pozycja Szacunkowy koszt / uwagi
Zakup urządzenia + instalacja + przygotowanie pomieszczeń / ekranowanie ~ US$3-4 miliony sam sprzęt / jednostka (gamma-based SRS), plus kolejne US$1-2 miliony na przygotowanie infrastruktury (ekranowanie, systemy bezpieczeństwa, budowa pomieszczeń). nap.nationalacademies.org
Koszt procedury (jednego zabiegu) W zależności od kraju i liczby pacjentów; np. wspomniane ok. US$2,469 w Indiach. PLOS
Wymiana źródeł Co-60 Co ok. 4-5 lat; koszt rzędu US$800,000-1,000,000 lub więcej, zależnie od wielkości źródeł i regulacji. gao.gov
Koszty utrzymania / serwisu rocznie W literaturze: ~US$10,000 rocznie to typowa wartość kosztów bieżących serwisu dla gamma-based SRS urządzeń (nie licząc źródeł). nap.nationalacademies.org
Czas amortyzacji / użytkowania Użyteczna żywotność urządzenia typu Gamma Knife zazwyczaj to ~10 lat (chociaż z wymianą źródeł, z biegiem czasu mogą być aktualizacje). nap.nationalacademies.org

Wady / ograniczenia

  • Ograniczenie działania do mózgu / struktur wewnątrzczaszkowych. Nie nadaje się do większości nowotworów poza czaszką. elekta.com+1

  • Koszt źródeł i ich wymiany. Długie terminy regulacyjne, transport, utylizacja.

  • Spadek aktywności źródeł: wymaga planowania tak, by zabiegi były ciągłe i by wykorzystanie maszyny było wysokie — inaczej jednostkowy koszt przez niższe wykorzystanie rośnie.

  • Wysokie wymagania infrastrukturalne — budowa, ekranowanie, regulacje bezpieczeństwa, personel z kompetencjami z zakresu fizyki medycznej.

Podsumowanie i rekomendacje

  • Gamma Knife jest technologią bardzo wartościową tam, gdzie potrzeba wysokiej precyzji i minimalizacji uszkodzeń tkanek zdrowych, zwłaszcza w leczeniu mózgu i schorzeń neurologicznych.

  • Opłacalność zależy silnie od liczby pacjentów — im więcej zabiegów rocznie, tym lepsze rozłożenie kosztów inwestycyjnych i serwisowych.

  • W kontekście planowania nowego ośrodka należy bardzo dobrze ocenić koszty źródeł Co-60, koszty regulacyjne, serwis, szkolenia personelu, wymagania budowlane.

Gamma Knife w Polsce: gdzie i do czego

  • Technologia: Leksell Gamma Knife (Elekta) – radiochirurgia stereotaktyczna mózgu z wielu źródeł Co-60, submilimetrowa precyzja. Elekta

  • Ośrodki w PL: Centrum Gamma Knife Warszawa (Kondratowicza 8; NFZ od 05.08.2011), oficjalna lista Elekty też wskazuje ten adres. Gammaknife+1

  • Wskazania: przerzuty do mózgu, meningiaki, nerwiak przedsionkowy, AVM, neuralgia trójdzielna i wybrane zaburzenia czynnościowe. Elekta

Popularne alternatywy w PL

  • CyberKnife (Accuray) – robotyczny akcelerator (bez izotopu), SRS/SBRT; ośrodki: Gliwice (NIO), Wieliszew k. Warszawy (Instytut Chirurgii Cybernetycznej), Poznań (WCO). gliwice.nio.gov.pl+2medquest.eu+2

  • Linac SRS (np. Elekta Versa HD, Varian TrueBeam) – linak przystosowany do SRS/SRT (frameless, IGRT/VMAT). Elekta+1

  • ZAP-X (ZAP Surgical) – dedykowana radiochirurgia czaszkowa bez kobaltu i bez bunkra (samoochronny), instalacje w PL: Olsztyn (USK), zapowiedziana Gdańsk (Copernicus). ZAP Surgical+2ZAP Surgical+2

Szybkie porównanie (klinika + infrastruktura + koszty)

Cecha Gamma Knife CyberKnife Linac SRS (Versa HD/TrueBeam) ZAP-X
Źródło Co-60 (ok. 200–201 źródeł) Linak Linak Linak 3 MV (dedykowany SRS)
Bunker Wymagany Wymagany Wymagany Brak bunkra (self-shielded)
Wymiana źródeł Co 4–5 lat, ~US$0.8–1.0 M Brak Brak Brak (brak Co-60)
Zakres Głównie mózg Mózg + SBRT (płuco, wątroba, prostata…) Uniwersalny (SRS + RT) Mózg/głowa-szyja
Immobilizacja Rama / maska (Icon – frameless) Frameless Frameless Frameless
Dostępność w PL Warszawa Gliwice, Wieliszew, Poznań Liczne ośrodki RT Olsztyn (+ Gdańsk w przygot.)
Atuty Najwyższa precyzja czaszki Elastyczność anatomiczna Uniwersalność i skalowanie Brak kobaltu i bunkra, niskie koszty infrastruktury
Ograniczenia Izotop + logistyka Dłuższe czasy przy wielu frakcjach Potrzeba top spec i QA Nowsza technologia, dostępność

Źródła: koszty Co-60 i cykl wymian (US GAO), charakterystyki systemów Elekta/Accuray, info o ZAP-X (self-shielded, no-cobalt) i instalacjach w PL; dostępność CyberKnife w Gliwicach/Wieliszewie/Poznaniu. ZAP Surgical+8gao.gov+8Elekta+8

Case studies & real-world koszty procedur

  • Analiza ekonomiczna centrum Gamma Knife: średni koszt zabiegu ~US$2,469; główne składowe: sprzęt ~44%, personel ~33%, energia ~10%, serwis ~9%. (duży ośrodek, Indie; dobry punkt odniesienia do kosztów jednostkowych vs wolumen) Clinics on Call

Serwis, usterki, koszty napraw – praktycznie

Gamma Knife (Co-60)

  • Największa pozycja: wymiana źródeł co 4–5 lat (~US$0.8–1.0 M), planować z wyprzedzeniem (licencje, transport, ochrona, utylizacja). gao.gov+1

  • Typowe usterki: układ pozycjonowania/couch, drzwi/miarka kolimatora, sensory bezpieczeństwa, system sterowania; objawy: przerwania sesji, błędy pozycjonowania, alarmy osłon. (ramy/zakładki – również aspekty workflow). (Przykłady operacyjne z literatury i praktyk wycofań/serwisu.) oncologysystems.com

  • Wpływ rozpadu Co-60: spadek dawki/czasów; większość ośrodków wymienia źródła co ~5–7 lat aby utrzymać przepustowość. PMC

Szacunki roczne (poza źródłami): kontrakty serwisowe i QA zazwyczaj „niższe” niż dla linaków, ale bardzo zależne od umowy i regionu (rzędu kilkanaście–kilkadziesiąt tys. USD/rok). (Uwaga: duża zmienność; planuj razem z kosztem źródeł jako TCO.) gao.gov

CyberKnife / Linac SRS

  • Kontrakty serwisowe: rozrzut od ~US$40k mediana (analiza instytucjonalna) do US$300k+ rocznie (komercyjni dostawcy/nowe top-klasy systemy). Ceny zależą od wieku, opcji (imaging, MLC), SLA i części. PMC+1

  • Typowe usterki: ramię robotyczne/jointy (CK), lampy kV/CBCT, moduły RF/gantry (linaki), chłodzenie, oprogramowanie TPS/dosy; objawy: „machine interlock”, drift izocentrum, artefakty obrazowania.

ZAP-X

  • Brak kosztu wymiany izotopu i brak bunkra (oszczędności infrastrukturalne rzędu ~US$1 M wg producenta). Serwis linakowy, ale na platformie dedykowanej do SRS czaszki. ZAP Surgical

Koszty inwestycji (orientacyjnie)

  • Gamma Knife (nowy + budowa): urządzenie kilka mln USD + bunker/osłony; kluczowy element TCO to cykliczna wymiana źródeł. (Analizy NASEM/raporty branżowe) gao.gov

  • Linak SRS / CyberKnife: nowy high-end ~US$3–5+ M; rynek wtórny (używane/refurb) ~US$0.3–0.75 M (+ instalacja). Serwis kontraktowy potrafi być US$150–300k/rok+. oncologysystems.com+1

  • ZAP-X: oszczędza bunker (~US$1 M) i Co-60 (~US$1 M co 4–5 lat); nadal CAPEX urządzenia i kontrakt serwisowy. (dane producenta) ZAP Surgical

Co dziś wybrać w Polsce (perspektywa operacyjno-biznesowa)

  • Duży wolumen czaszkowych SRS i minimalizacja dawki poza celem: rozważyć Gamma Knife lub ZAP-X (dedykowane platformy czaszkowe); Gamma Knife – bardzo dojrzały ekosystem i uznana precyzja; ZAP-X – niższy TCO (brak kobaltu/bunkra). Elekta+1

  • Potrzeba elastyczności (czaszka + SBRT trzonu): CyberKnife lub linak SRS (Versa HD/TrueBeam) – jedna platforma do wielu lokalizacji i workflow RT. gliwice.nio.gov.pl+1

  • Refundacja/NFZ: Gamma Knife Warszawa informuje o leczeniu w ramach NFZ; szczegóły kwalifikacji/refundacji zależą od rozpoznania i koszyka świadczeń – warto sprawdzić aktualne komunikaty NFZ (dyrektywa/świadczenia gwarantowane). Gammaknife+1

Checklist dla zakupu/serwisu (PL/EU)

  1. Model finansowy TCO 10-lat: CAPEX + źródła (GK)/bunker/serwis/SLA + QA + przestoje (utracone przychody). gao.gov

  2. Logistyka izotopu (GK): licencje, transport, ochrona, utylizacja – harmonogramować z 12–18 mies. wyprzedzeniem. oncologysystems.com

  3. Dostępność serwisu w PL: lokalny partner (Elekta Polska/Accuray), części krytyczne na miejscu, czasy reakcji. Elekta+1

  4. QA i zespół: doświadczony fizyk med., planista SRS; jakość planów silnie zależy od doświadczenia. Elekta

Case: 55-letnia obserwacja pacjentki z craniopharyngiomą leczonej Gamma Knife

  • W roku 1968 wykonano jeden z pierwszych zabiegów Gamma Knife u 21-letniej kobiety z craniopharyngiomą (guzem nad-/podwzrokowym). PubMed

  • Guz miał wymiary ~2 × 2,5 cm, lokalizowany w obszarze suprasellar. PubMed

  • Dawka: 50 Gy przy użyciu 179 wiązek promieniowania gamma (źródła Co-60). PubMed

  • W ciągu tych 55 lat pacjentka była wielokrotnie obserwowana. Wystąpiły 4 nawroty składowych torbielowatych, które leczono stereotaktyczną punkcją i instylacją radioizotopu Yttrium-90; część stała guza pozostała stabilna, nie było potrzeby powtarzania GKRS. PubMed

  • Efekty uboczne: utrata pola widzenia (lateral quadrant anopsia) oraz deficyty endokrynologiczne, wymagające leczenia farmakologicznego. PubMed

  • Pomimo tego, pacjentka żyje aktywnie do dziś (~76 lat po operacji). PubMed



Przypadek kliniczny z Polski

Tytuł: „Leczenie za pomocą Gamma Knife łagodnych guzów hamartoma – przypadek kliniczny”
Autorzy: A. Mitek, A. Lech, A. Dawidowska — Exira Gamma Knife, Katowice yadda.icm.edu.pl

Opis:

  • Pacjent: 10-letnia dziewczynka z hamartomą podwzgórza (hypothalamic hamartoma). yadda.icm.edu.pl

  • Lokalizacja: podwzgórze, zmiana hamartomatyczna, która powodowała napady padaczkowe. yadda.icm.edu.pl

  • Metoda: leczenie Gamma Knife (Exira Katowice), stereotaktyczne naświetlanie jednej frakcji. Użyto masy źródeł Co-60 (urządzenie z 192 źródłami, sektorami i kolimatorami 4, 8, 16 mm) yadda.icm.edu.pl

  • Wynik: napady padaczkowe ustąpiły po około 2 miesiącach; poprawiła się jakość życia pacjentki. yadda.icm.edu.pl

  • Wnioski: radiochirurgia Gamma Knife w dzieciństwie w zmianach typu hamartoma podwzgórza może być bezpieczna i skuteczna. yadda.icm.edu.pl

Inne publikacje / doświadczenia z Polski

  1. „Unilateral gamma knife thalamotomy for tremor – ocena dwuroczna”
    Grupa z Centrum Gamma Knife, Warszawa. Badanie prospektywne, pacjenci z drżeniem (choroba Parkinsona i drżenie samoistne). W obserwacji 2 letniej oceniano skuteczność i bezpieczeństwo. PubMed

    • Wynik: brak istotnych działań niepożądanych przez dwa lata; redukcja drżenia widoczna po roku; nie zauważono pogorszenia funkcji poznawczych, mowy, równowagi. PubMed

  2. „Doświadczenia Centrum Gamma Knife Warszawa w napromienianiu o wysokiej precyzji patologii wewnątrzczaszkowych. Doświadczenie ośmioletnie”
    Autorzy: Mirosław Ząbek i współpracownicy. Abstrakt opisujący wieloletnie doświadczenie praktyczne z leczeniem zmian wewnątrzczaszkowych (guzy, przerzuty, schorzenia funkcjonalne) w Centrum w Warszawie. nauka.pib-nio.pl

    • Ujęto zakres przypadków, stosowane dawki, dokładność, komplikacje — choć PDF pełny może być ograniczony dostępem. nauka.pib-nio.pl

  3. Neuralgia trójdzielna / neuralgia językowo-gardłowa
    Centrum Gamma Knife w Warszawie informuje o sukcesach w leczeniu neuralgii trójdzielnej — ponad 1600 pacjentów do tej pory; niedawno także neuralgii językowo-gardłowej jako rzadszego przypadku. Gammaknife



🧠 Przypadek 1: Hamartoma podwzgórza u dziecka (Exira Gamma Knife, Katowice)

  • Pacjent: dziewczynka, 10 lat.

  • Diagnoza: hamartoma podwzgórza powodująca ciężkie napady padaczkowe.

  • Metoda: stereotaktyczna radiochirurgia Gamma Knife; użyto kolimatorów 4–16 mm, pojedyncza sesja, dawka skupiona w obszarze zmiany.

  • Wynik: napady padaczkowe ustąpiły po 2 miesiącach, znacząca poprawa jakości życia, brak ciężkich powikłań.

  • Komentarz: GKRS jest bezpieczną alternatywą u dzieci w trudno operacyjnych guzach podwzgórza.
    Źródło: Mitek A. i in., Exira GK Katowice

🤲 Przypadek 2: Radiochirurgia thalamotomy u chorych z drżeniem (Centrum GK, Warszawa)

  • Pacjenci: grupa dorosłych z chorobą Parkinsona i drżeniem samoistnym.

  • Diagnoza: nasilone drżenie uniemożliwiające codzienne funkcjonowanie.

  • Metoda: jednostronna gamma-knife thalamotomy; dawka ablacyjna w obrębie jądra wzgórza.

  • Wynik: po 1 roku – istotna redukcja drżenia, brak powikłań poznawczych, mowy i równowagi; efekt utrzymany do 2 lat obserwacji.

  • Komentarz: GKRS thalamotomy to skuteczna alternatywa dla klasycznej talamotomii chirurgicznej czy głębokiej stymulacji mózgu.
    Źródło: PubMed ID 38742610, Warszawa GK

😣 Przypadek 3: Neuralgia trójdzielna i językowo-gardłowa (Warszawa GK)

  • Pacjenci: >1600 osób z neuralgią trójdzielną leczonych w Warszawie; pojedyncze przypadki neuralgii językowo-gardłowej.

  • Diagnoza: przewlekły, napadowy ból neuropatyczny, oporny na leczenie farmakologiczne.

  • Metoda: Gamma Knife – pojedyncze napromienianie korzenia nerwu czaszkowego.

  • Wynik: ustąpienie lub znaczące złagodzenie bólu u większości pacjentów; w neuralgii językowo-gardłowej – skuteczny efekt w pierwszych przypadkach w Polsce.

  • Komentarz: GKRS staje się „złotym standardem” dla chorych, którzy nie kwalifikują się do mikrochirurgicznej dekompresji.
    Źródło: GammaKnife.pl – komunikat 2025



ZAP-X

Posted on by



ZAP-X – nowoczesna radiochirurgia stereotaktyczna (SRS)

1. Co to jest ZAP-X?

ZAP-X to kompaktowy, dedykowany system stereotaktycznej radiochirurgii (SRS) przeznaczony głównie do leczenia zmian wewnątrzczaszkowych. Wykorzystuje akcelerator liniowy (~3 MeV) i samowystarczalne osłony, dzięki czemu:

  • nie wymaga bunkra radioterapeutycznego,

  • nie korzysta z radioaktywnego kobaltu (brak kosztownych wymian źródeł),

  • może być instalowany również w mniejszych ośrodkach.

Twórcą koncepcji jest prof. John R. Adler, znany także jako pomysłodawca CyberKnife.

2. Wskazania kliniczne (przykłady)

  • Przerzuty do mózgu,

  • Oponiaki, nerwiaki nerwu słuchowego,

  • Wybrane glejaki,

  • Malformacje naczyniowe,

  • Neuralgia trójdzielna i inne wskazania czynnościowe,

  • Zmiany w okolicy oczodołu i podstawy czaszki.

3. Jak wygląda procedura ZAP-X?

  1. Planowanie: rezonans MRI (często z CT), wyznaczenie celu, przygotowanie maski termoplastycznej.

  2. Ustawienie: automatyczne pozycjonowanie i kontrola obrazowa.

  3. Leczenie: podanie wiązki w jednej frakcji lub w kilku sesjach; pacjent nie odczuwa bólu.

  4. Po zabiegu: szybki powrót do aktywności, kontrolne badania obrazowe.

4. Instalacje na świecie

System został zatwierdzony w USA, Europie i Japonii. Liczba ośrodków rośnie – w 2025 roku leczonych było już kilka tysięcy pacjentów. W Europie pojawiają się kolejne instalacje (np. Niemcy, Francja, Włochy).

5. Porównanie z innymi systemami

Kryterium ZAP-X Gamma Knife CyberKnife Klasyczny LINAC SRS
Źródło promieniowania LINAC ~3 MeV Co-60 (wiele źródeł) LINAC 6 MV, robotyczny LINAC 6–10 MV
Bunkier / osłony brak bunkra (samowystarczalne osłony) wymagane ciężkie osłony wymagany bunkier RT wymagany bunkier RT
Zakres zastosowań głowa / szyja głowa głowa + ciało (SBRT) głowa + ciało (SBRT)
Izotopy brak tak (wymiana źródeł Co-60) brak brak
Instalacja w małych ośrodkach ułatwiona trudna trudna trudna
Koszt zakupu (orientacyjnie) ok. 1,8 mln USD (2019) wyższy, plus koszty źródeł wyższy, robot + bunkier zależny od konfiguracji

6. Koszty i infrastruktura

  • Zakup: raportowano ok. 1,8 mln USD (2019, rynek USA).

  • Infrastruktura: brak bunkra pozwala oszczędzić dodatkowo 1–2 mln USD.

  • Eksploatacja: brak wymian Co-60 obniża koszty utrzymania i administracji.

  • Refundacje: zależne od kraju; w większości systemów SRS jest finansowany w ramach onkologii.

7. Serwis i możliwe usterki

Rutynowe czynności:

  • Codzienne/tygodniowe testy jakości wiązki i geometrii,

  • Przeglądy okresowe producenta (LINAC, kolimacja, system pozycjonowania),

  • Testy end-to-end z fantomami.

Znane wyzwania:

  • Raportowano niedoszacowania czasu zabiegu przez kalkulator systemowy – zalecane buforowanie w harmonogramie,

  • Wymagane są specjalistyczne szkolenia zespołu i regularne QA.

8. Najczęstsze pytania

Czy ZAP-X leczy jednym zabiegiem?
Najczęściej tak, ale możliwe jest też podanie w kilku frakcjach.

Czy można zainstalować bez bunkra?
Tak – to jedna z największych zalet ZAP-X, choć wymagane są audyty ochrony radiologicznej.

Jak pacjent odczuwa terapię?
Zabieg jest bezbolesny, głowa stabilizowana maską, powrót do aktywności tego samego dnia.

9. Bunkier i osłony radiacyjne

Tradycyjne systemy (Gamma Knife, CyberKnife, klasyczny LINAC SRS):

  • wymagają ciężkich osłon betonowych o grubości kilkudziesięciu centymetrów,

  • potrzebne są specjalne drzwi radiacyjne, wentylacja i monitoring,

  • koszt budowy bunkra RT to zwykle 1–2 mln USD dodatkowo do ceny samego urządzenia,

  • budowa bunkra wydłuża czas uruchomienia (projekt, zgody, wykonanie – często 12–24 miesiące).

ZAP-X:

  • system ma samowystarczalne osłony (self-shielding) wbudowane w konstrukcję,

  • promieniowanie poza urządzeniem spada do poziomów spełniających normy ochrony radiologicznej już w odległości kilku metrów od izocentrum,

  • oznacza to, że ZAP-X można zainstalować w zwykłym pomieszczeniu klinicznym z kontrolą dostępu, bez inwestycji w bunkier,

  • pozwala to na lokalizację także w mniejszych szpitalach, które wcześniej nie mogły pozwolić sobie na radioterapię stereotaktyczną.

ℹ️ Podsumowanie:
ZAP-X to nowa generacja radiochirurgii stereotaktycznej – kompaktowa, samowystarczalna, bez kobaltu i bunkra, co czyni ją atrakcyjną alternatywą dla Gamma Knife i CyberKnife, szczególnie w mniejszych ośrodkach.

Kryterium Tradycyjny LINAC / Gamma Knife / CyberKnife ZAP-X
Potrzeba bunkra Tak – betonowe ściany 1–2 m, drzwi ochronne Nie – osłony samowystarczalne w urządzeniu
Koszt budowy bunkra ok. 1–2 mln USD (w zależności od kraju i norm) 0 USD (brak bunkra)
Czas realizacji 12–24 miesiące (projekt, pozwolenia, budowa) kilka tygodni (standardowe pomieszczenie kliniczne)
Powierzchnia wymagana duża sala bunkrowa, dodatkowe zaplecze techniczne kompaktowe pomieszczenie zabiegowe
Bezpieczeństwo radiacyjne zapewnione przez betonowe osłony i systemy blokad zapewnione przez samoscreening (self-shielding) urządzenia
Elastyczność lokalizacji tylko duże centra onkologiczne / RT także mniejsze szpitale, kliniki neurochirurgiczne
