Cone Beam CT — budowa, działanie, zastosowanie i aspekty praktyczne

Wprowadzenie

Cone Beam CT (CBCT, tomografia stożkowa) to technika obrazowania medycznego, w której promieniowanie rentgenowskie rozchodzi się w stożku, a detektor zapisuje dane w płaszcynie, co pozwala na rekonstrukcję obrazów 3D (wolumetrycznych). en.wikipedia.org+2ncbi.nlm.nih.gov+2
CBCT zaczęto rozwijać w latach 90. jako rozwiązanie mniejsze, tańsze i bardziej przystosowane do obrazu szczęki i żuchwy niż klasyczne CT. ncbi.nlm.nih.gov+2sciencedirect.com+2

Budowa i zasada działania

Elementy składowe

Typowe moduły w urządzeniu CBCT to:

  1. Źródło promieniowania rentgenowskiego (anoda-katoda)

    • generuje promieniowanie rentgenowskie sterowane w czasie ekspozycji

    • parametry: napięcie (kV), natężenie (mA), czas ekspozycji

  2. Detektor płaski (flat-panel detector, FPD)

    • detektor obrazowy w 2D (matryca pikseli) rejestrujący obraz całego stożka promieniowania

    • zamiast detektorów liniowych używanych w klasycznym CT

  3. Mechanizm obrotu

    • urządzenie — źródło i detektor — obraca się wokół badanego obszaru (np. głowy) w zakresie od ~180° do 360° ncbi.nlm.nih.gov+1

  4. System komputerowy do rekonstrukcji obrazu

    • algorytmy rekonstrukcji wolumetrycznej (np. filtrowanie odwrotne, algorytmy iteracyjne, metody optymalizacyjne)

    • obliczenia wspomagane często przez GPU lub akcelerację sprzętową arxiv.org+2sciencedirect.com+2

  5. Interfejs użytkownika / oprogramowanie kliniczne

    • ustawienia ekspozycji, wybór pola widzenia (FOV, field-of-view), przetwarzanie obrazów, prezentacja wielopłaszczyznowa

  6. System mechaniczny / konstrukcja mechaniczna

    • stelaż, prowadnice, urządzenia pozycjonujące pacjenta (stół, uchwyty, system ruchu), osłony ochronne

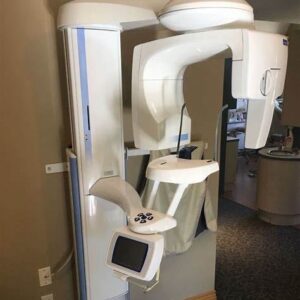

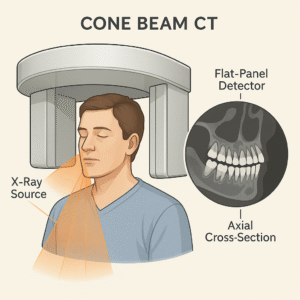

Zasada działania

  1. Pacjent jest umieszczany w polu pomiarowym — może stać, siedzieć lub leżeć (zależnie od modelu) ncbi.nlm.nih.gov+2Pocket Dentistry+2

  2. Emiter (lampy rentgenowskie) emituje stożkowy wiązkę promieniowania, obejmującą całkowity objętościowy obszar, który ma być zeskanowany. ncbi.nlm.nih.gov+2sciencedirect.com+2

  3. Detektor płaski rejestruje serię projekcji RTG z różnych kątów w czasie obrotu — zazwyczaj kilkadziesiąt do kilkuset obrazów ncbi.nlm.nih.gov+2en.wikipedia.org+2

  4. Komputer rekonstruuje tomogram wolumetryczny (voxelowy obraz 3D) na podstawie tych projekcji za pomocą algorytmów rekonstrukcyjnych Pocket Dentistry+3ncbi.nlm.nih.gov+3sciencedirect.com+3

  5. Uzyskany model 3D może być przekrojon y w płaszczyznach (axial, sagittal, coronal), a także poddany przetwarzaniu (segmentacja, pomiary, wizualizacje)

Kluczowe parametry, które właściciele i operatorzy muszą kontrolować:

  • Pole widzenia (FOV) — im mniejsze FOV, tym mniejsza dawka promieniowania i lepsza jakość obrazowania obszaru docelowego

  • Rozdzielczość („voxel size”) — typowo ~0,08–0,4 mm boku kubicznego (w zależności od aparatu) ncbi.nlm.nih.gov+2sciencedirect.com+2

  • Czas ekspozycji / liczba obrazów — im więcej projekcji, tym lepsza jakość, ale większa dawka i czas skanowania

  • Parametry lampy (KV, mA)

  • Algorytmy rekonstrukcji i kompensacja artefaktów (rozproszenie, promieniowanie rozproszone, artefakty metaliczne)

Zastosowania kliniczne

CBCT stosuje się przede wszystkim w stomatologii i chirurgii szczękowo-twarzowej, ale także w innych dziedzinach medycyny:

W stomatologii i chirurgii szczękowo-twarzowej

Inne zastosowania medyczne / poza stomatologią

  • Radioterapia wspomagana obrazem (IGRT) — CBCT montowany na urządzeniach terapeutycznych pozwala na weryfikację pozycji pacjenta przed naświetlaniem en.wikipedia.org+2sciencedirect.com+2

  • Obrazowanie otorynolaryngologiczne (ENT) — np. obrazowanie struktur nosa, ucha, zatok

  • Ortopedia i traumatologia — lokalne, mniejsze CBCT do obrazowania kości i stawów

  • Przemysł / nieniszczące testy (NDT) — inspekcja materiałów, analiza defektów wewnętrznych (choć to zastosowanie poza szpitalem) en.wikipedia.org

Oddziały szpitalne / działy, które mogą używać CBCT

CBCT znajduje zastosowanie w różnych oddziałach i klinikach:

  • Stomatologia (kliniki stomatologiczne w ramach szpitala)

  • Chirurgia szczękowo-twarzowa / oddziały maxillofacial

  • Radiologia / diagnostyka obrazowa (jako laboratorium obrazowania dla twarzoczaszki)

  • Onkologia / radioterapia (w zastosowaniach IGRT)

  • Otolaryngologia (ENT)

  • Traumatologia i ortopedia (w określonych zastosowaniach)

W praktyce, często CBCT umieszcza się w klinikach stomatologicznych lub w oddziałach chirurgii szczękowo-twarzowej, nie w centralnym dziale radiologicznym.

Alternatywy i komplementarne techniki obrazowania

  • Klasyczne CT (spiralny / wielorzędowy CT, MDCT) — lepsza jakość obrazowania tkanek miękkich, większy zasięg, ale zwykle większa dawka i koszt. oralmaxsurgeryatlas.theclinics.com+2en.wikipedia.org+2

  • Panoramiczne zdjęcie rentgenowskie (panoramiczne rtg zębów, OPG) — 2D, niższa dawka, używane jako pierwszy krok

  • Radiografia wewnątrzustna (intraoral radiography) — proste, niskodawkowe zdjęcia wewnątrzustne

  • MRI (rezonans magnetyczny) — doskonała wizualizacja tkanek miękkich, stawów, nerwów, ale słaba dla struktury kostnej i nie emituje promieniowania

  • Pozostałe techniki tomografii niskodawkowej — np. technologie syntetycznego CT (sCT) lub adaptacyjne techniki rekonstrukcyjne, obrazowanie CBCT z mniejszą liczbą projekcji i rekonstrukcja iteracyjna, techniki hybrydowe (np. połączenie CBCT + obrazowania konwencjonalnego) mdpi.com+2sciencedirect.com+2

CBCT często nie zastępuje CT ogólnomedycznego, jeśli potrzebne są informacje o tkankach miękkich (np. guzy, szerokie pola klatki piersiowej, jamy brzuszne).

Serwis, usterki i wyzwania eksploatacyjne

Serwis i utrzymanie

  • Regularna kalibracja detektora i lampy rentgenowskiej

  • Testy jakości obrazu (phantomy, kontrola artefaktów)

  • Konserwacja mechaniczna elementów obrotowych i prowadnic

  • Monitorowanie oprogramowania: aktualizacje, sterowniki, algorytmy rekonstrukcji

  • Wymiana części eksploatacyjnych (np. lamp rentgenowskich, detektorów, łożysk)

  • Serwis producenta lub autoryzowany serwis techniczny

  • Rutynowe kontrole bezpieczeństwa promieniowania i zgodność z przepisami radiologicznymi (np. dozometry, testy zgodności)

Typowe usterki i problemy

  • Artefakty na obrazach — spowodowane ruchem pacjenta, metalowymi wypełnieniami, rozproszeniem (scatter)

  • Błędy w rekonstrukcji — niewłaściwe ustawienia parametrów, brak danych projekcyjnych

  • Uszkodzenie lub dryft detektora — piksele martwe, niestabilność sygnału

  • Zużycie lampy RTG — pogorszenie natężenia, niestabilność

  • Problemy mechaniczne z systemem obrotowym — opóźnienia, drgania, niedokładności

  • Błędy komunikacji między modułami (sterownik, komputer, detektor)

Producenci i rynek CBCT, porównanie

Znani producenci

Kilku producentów, którzy funkcjonują na rynku CBCT stomatologicznych / medycznych:

  • Planmeca (Finlandia)

  • Morita

  • Carestream

  • Cefla (Italray, NewTom)

  • Dentsply Sirona (np. Galileos)

  • Xoran

  • GE Healthcare

  • Hitachi

  • Fujifilm

  • Genoray

  • PreXion

  • CurveBeam

  • Koninklijke Philips

Rynek CBCT rośnie dynamicznie: prognozy wskazują na duży wzrost w najbliższych latach (CAGR ~10,9 %) Market.us

Porównania i wybory urządzeń

W literaturze porównuje się różne modele CBCT, pod kątem:

  • Rozdzielczości (rozmiar voxela)

  • Wielkości pola widzenia (FOV)

  • Czasu akwizycji

  • Dawkowania promieniowania

  • Stabilności obrazów, artefaktów i jakości rekonstrukcji

  • Funkcji dodatkowych: łączenie z OPG, możliwość rotacji 360°, funkcje cephalometric

  • Wsparcie oprogramowania – możliwości analizy, segmentacji, eksportu DICOM, integracje z systemami CAD/CAM

Przykład: artykuł porównujący dwa systemy CBCT w detekcji kości przyszyjkowej wokół implantu pmc.ncbi.nlm.nih.gov

Zalety, ograniczenia i aspekty bezpieczeństwa

Zalety CBCT

  • Niższa cena i mniejsze wymagania infrastrukturalne niż klasyczny CT ncbi.nlm.nih.gov+2sciencedirect.com+2

  • Mniejsze zużycie promieniowania niż CT (choć większe niż proste zdjęcia RTG) ncbi.nlm.nih.gov+2sciencedirect.com+2

  • Szybka akwizycja (krótki czas skanowania)

  • Możliwość uzyskania obrazów trójwymiarowych struktur kostnych

  • Możliwość wyboru pola widzenia (skalowalność)

  • Kompaktowa budowa, możliwość instalacji bliżej gabinetów stomatologicznych ncbi.nlm.nih.gov+1

Ograniczenia

  • Słaba wizualizacja tkanek miękkich — CBCT generalnie nie nadaje się do diagnostyki guzów miękkich, zmian w mięśniach czy ścięgnach (tu lepsze MRI/CT) oralmaxsurgeryatlas.theclinics.com+3ncbi.nlm.nih.gov+3sciencedirect.com+3

  • Artefakty spowodowane obecnością materiałów metalicznych

  • Ograniczona wartość słabszych kontrastów — rozróżnienie tkanek o niewielkich różnicach gęstości bywa trudne

  • Dawka promieniowania — choć niższa niż w CT, to nie zerowa, wymaga stosowania zasady ALARA (As Low As Reasonably Achievable) ncbi.nlm.nih.gov+2sciencedirect.com+2

  • Konieczność dokładnego unieruchomienia pacjenta — ruchy mogą pogorszyć jakość obrazu

  • Ograniczenia geometryczne — np. ograniczony zakres FOV, obszar obrazowania tylko tam, gdzie się mieści wiązka

  • Wartości voxelowe (Hounsfield Units) są mniej stabilne / kalibrowane niż w klasycznym CT — interpretacja liczbowych wartości gęstości może być mniej dokładna ncbi.nlm.nih.gov+1

Bezpieczeństwo

  • Zawsze należy minimalizować dawkę: wybierać najmniejsze możliwe FOV, odpowiednie parametry ekspozycji ncbi.nlm.nih.gov+2sciencedirect.com+2

  • Stosować osłony, limity ekspozycji zgodnie z normami radiologicznymi

  • Konieczne okresowe kontrole i testy jakości urządzenia

  • Uwaga szczególnie w przypadku pacjentów wrażliwych (dzieci, ciąża)
