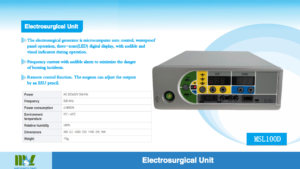

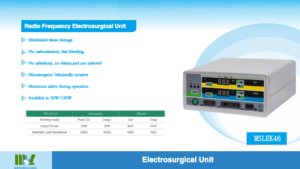

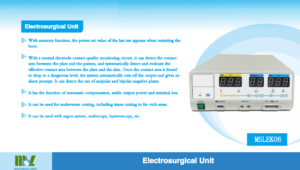

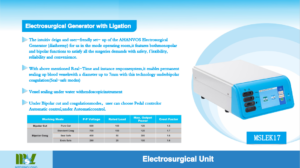

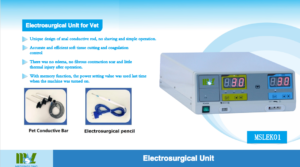

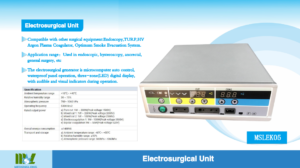

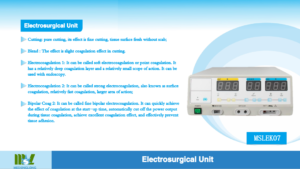

Elektrochirurgia

📝 Elektrochirurgia – przewodnik

👩‍⚕️ Część 1 – dla pacjentów

Co to jest elektrochirurgia?

Elektrochirurgia to technika medyczna, w której lekarz używa prądu elektrycznego o wysokiej częstotliwości do cięcia, koagulacji (zamykania naczyń krwionośnych) albo niszczenia tkanek. Dzięki temu możliwe jest:

  • szybkie i precyzyjne cięcie,

  • jednoczesne tamowanie krwawienia,

  • mniejsze uszkodzenia otaczających tkanek.

Gdzie się stosuje?

  • Chirurgia ogólna (np. wycięcie wyrostka, usunięcie zmian skórnych).

  • Ginekologia (np. zabiegi w macicy).

  • Urologia (np. prostatektomia).

  • Dermatologia (usuwanie zmian skórnych).

  • Endoskopia (np. polipektomia w jelicie grubym).

Czy elektrochirurgia jest bezpieczna?

  • Tak, jeśli przestrzegane są zasady bezpieczeństwa.

  • Pacjent może odczuwać lekkie ciepło, ale nie ból – stosuje się znieczulenie.

  • Nie stosuje się u osób z niektórymi implantami (np. starymi rozrusznikami serca).

👨‍🔬 Część 2 – dla lekarzy

Zasada działania

  • Wykorzystywane jest wysokoczęstotliwościowe pole elektryczne (0,3–5 MHz).

  • Efekty termiczne zależą od gęstości prądu i czasu:

    • Cięcie – szybkie odparowanie wody w tkankach, minimalne uszkodzenia boczne.

    • Koagulacja – denaturacja białek i zamykanie naczyń.

    • Mieszany – cięcie z jednoczesnym tamowaniem krwi.

Tryby pracy

  • Monopolarna – elektroda czynna w narzędziu chirurga, elektroda bierna (neutralna) na ciele pacjenta.

  • Bipolarna – prąd przepływa tylko między końcówkami narzędzia (np. kleszczyków), bez elektrody neutralnej.

  • Plazmowa (argonowa) – użycie gazu argonowego do powierzchniowej koagulacji (np. endoskopia, chirurgia wątroby).

Typowe zastosowania kliniczne

  • Chirurgia ogólna – cięcie skóry, tkanek miękkich.

  • Ginekologia – histeroskopia, konizacja szyjki macicy.

  • Urologia – TURP (przezcewkowa resekcja prostaty).

  • Gastroenterologia – polipektomia, mukozektomia.

  • Neurochirurgia – precyzyjna koagulacja naczyń.

Testy bezpieczeństwa

  • Kontrola elektrody neutralnej – monitorowanie kontaktu z ciałem pacjenta.

  • Pomiar wycieków prądu HF – zgodnie z normą IEC 60601-2-2.

  • Testy izolacji przewodów i elektrod – brak uszkodzeń izolacji.

  • Testy uziemienia – prawidłowe podłączenie do sieci.

  • Bezpieczeństwo pacjenta z implantami – szczególna ostrożność przy rozrusznikach, ICD.

Potencjalne powikłania

  • Oparzenia skóry w miejscu elektrody neutralnej (przy złym kontakcie).

  • Uszkodzenie sąsiednich narządów (rozsiew ciepła).

  • Zakłócenia pracy urządzeń medycznych (np. stymulatorów).

Normy i przepisy

  • IEC 60601-2-2 – szczegółowe wymagania dla aparatów elektrochirurgicznych.

  • IEC 60601-1 – bezpieczeństwo elektryczne wyrobów medycznych.

  • MDR 2017/745 (UE) – regulacje dotyczące wyrobów medycznych.

  • PN-EN 60601 – normy europejskie.

AI i nowoczesne technologie

  • Inteligentne systemy kontroli mocy (automatyczne dopasowanie parametrów do tkanki).

  • Koagulacja plazmowa z kontrolą głębokości.

  • Integracja z systemami laparoskopowymi i robotami chirurgicznymi (np. Da Vinci).

📌 Podsumowanie

  • Elektrochirurgia = cięcie i koagulacja przy użyciu prądu HF.

  • Dla pacjenta – mniej krwawienia, szybsze gojenie, krótsza operacja.

  • Dla lekarza – uniwersalne narzędzie, które wymaga znajomości trybów (mono/bipolar), zasad bezpieczeństwa i norm IEC.

  • Przyszłość → inteligentne systemy (AI) i integracja z robotyką.



Tryb Zasada działania Zalety Wady Typowe zastosowania
Monopolarna Prąd przepływa od elektrody czynnej (nóż, pętla) → przez ciało pacjenta → do elektrody neutralnej (płytki). – Możliwość szybkiego cięcia i koagulacji na dużej powierzchni – Uniwersalna, tania aparatura – Ryzyko oparzeń przy złym kontakcie elektrody neutralnej – Większe rozproszenie ciepła (uszkodzenia sąsiednich tkanek) – Potencjalne zakłócenia pracy implantów (rozrusznik) Chirurgia ogólna (cięcie skóry, mięśni), gastroenterologia (polipektomia), ginekologia
Bipolarna Prąd płynie tylko między dwiema końcówkami narzędzia (np. kleszczyki). – Bardziej precyzyjna – Mniejsze ryzyko uszkodzenia sąsiednich tkanek – Nie wymaga elektrody neutralnej – Bezpieczniejsza przy implantach – Wolniejsze cięcie – Mniejsza skuteczność przy dużych naczyniach i rozległych zabiegach Neurochirurgia, naczyniowa, ginekologia (hemostaza, koagulacja punktowa), laparoskopie
Plazmowa (argonowa, APC) Strumień gazu (argon) przewodzi prąd i pozwala na powierzchniową koagulację bez bezpośredniego kontaktu. – Bardzo równomierna powierzchniowa koagulacja – Minimalne uszkodzenia głębszych tkanek – Dobre do dużych, płaskich powierzchni – Wymaga dodatkowej aparatury (generator + butla argonu) – Wyższe koszty – Nie nadaje się do cięcia Endoskopia (żołądek, jelita – np. krwawienia), chirurgia wątroby, dermatologia, onkologia (hemostaza guzów)



📌 Podsumowanie:

  • Monopolarna → uniwersalna, najszersze zastosowanie, ale wymaga ostrożności (oparzenia).

  • Bipolarna → precyzja, bezpieczeństwo, szczególnie w neurochirurgii i mikrochirurgii.

  • Plazmowa (argonowa) → najlepsza do koagulacji powierzchniowej, zwłaszcza w endoskopii.





  • 👉 Monopolarna – rozległe cięcie i koagulacja (chirurgia ogólna, ginekologia).

  • 👉 Bipolarna – precyzyjna koagulacja w tkankach delikatnych (neurochirurgia, naczyniowa, laparoskopia).

  • 👉 Plazmowa (argonowa) – powierzchniowa koagulacja krwawień i dużych pól (endoskopia, chirurgia wątroby).

Producent / Marka Kluczowe modele Zalety Ograniczenia
Erbe VIO 3, VIO 300 D, VIO 200 S Zaawansowana kontrola mocy, wiele trybów cięcia i koagulacji, interfejs z ekranem dotykowym → precyzja i bezpieczeństwo. (Paracor Medical) Wyższy koszt zakupu i serwisu.
Medtronic (Valleylab) Force Triad, FX8, FT10, LigaSure LS10 Wysoka kompatybilność (mono, bipolar, sealing), technologie smart (TissueFect), wsparcie dla wielu procedur. (Paracor Medical) Części i serwis kosztowne, lecz szeroko dostępne.
Olympus ESG-300 (+ APU-300 APC), ESG-150 Bardzo intuicyjny interfejs dotykowy, SmartArgon w APC (automatyczna kontrola odległości, redukcja uszkodzeń). (Olympus America | Medical) Głównie dedykowane GI i pulmonologia, ograniczona uniwersalność.
Ethicon (J&J) GEN11, Megadyne Integracja cięcia i bipolarnej energii, adaptacyjne sterowanie do tkanki (zmniejszenie uszkodzeń termicznych). (Paracor Medical) Cena powyżej 5–6 tys. USD, ceny estymowane w MFI Medical.
Bovie OR PRO 300, Bantam PRO Przystępne ceny, kompaktowe modele, dobre do klinik ambulatoryjnych i prostych procedur. (Paracor Medical) Mniej zaawansowane technologie.
ConMed System 5000, Hyfrecator 2000 Obszerne tryby (np. Laparoscopy, argon beam), solidne do GI i ginekologii. (Paracor Medical) Mniej popularny w chirurgii ogólnej.





Podsumowanie rekomendacji

  • Olympus ESG-300 → idealny do zabiegów endoskopowych wymagających precyzji i automatyki w APC.

  • Medtronic Valleylab Force Triad / FX8 → wszechstronność: cięcie, bipolar, sealing (LigaSure).

  • Erbe VIO (3 & 300 D) → wysoka kontrola energii, interfejs, bezpieczeństwo.

  • Ethicon GEN11 / Megadyne → hybryda i adaptacyjne zarządzanie energią.

  • Bovie → ekonomiczne, kompaktowe narzędzia dla prostych procedur.

  • ConMed System 5000 → opcja dla GI, laparoskopii, APC z wieloma trybami.



Producent / Model Szacunkowa cena (nowy / refurbished) Serwis / Dostępność
Medtronic / Valleylab Force Triad Nowy: ≈ 6 495 USD → 7 995 USD (odnowiony) (axoniamedical.com, Paracor Medical)Refurbished: ≈ 5 700–8 750 USD (Southwest Medical Equipment, DOTmed) Szeroko dostępny, renoma marki, dobra sieć serwisowa.
Erbe VIO 3 Refurbished: ≈ 2 470 USD (używany) (labx.com). Nowy – cena producenta, zwykle ~ kilkanaście tys. USD (nie ujawniono). (Soma Tech Intl) Bardzo zaawansowany technologicznie; serwis dedykowany, ceny raczej wyższe.
Ethicon Megadyne Refurbished: ≈ 5 999 USD (Paracor Medical) Dobra dostępność, cena w średnim segmencie, wsparcie w sieci J&J.
Bovie Bantam PRO / OR PRO Refurbished: ≈ 2 038 USD (Bantam PRO) (Paracor Medical) Ekonomiczna opcja, idealna do prostych procedur, prostota serwisowania.
Olympus ESG-300 Nowy: do 9 999 USD (Paracor Medical) Dedykowany do endoskopia i APC, posiadanie części i serwisu zależne od regionu.
ConMed System 5000 Refurbished: ≈ 3 999 USD (Paracor Medical) Specjalizowany w GI, dostępność umiarkowana.

Kluczowe wnioski:

  • Force Triad to pełni uniwersalna platforma (monopolarna, bipolarna, LigaSure), z ceną rynkową około 6,5 – 8 k USD, często oferowana w programie odnowy (refurbished).

  • Erbe VIO 3 – zaawansowany technologicznie, ale remanufacturing obniża jego cenę do około 2,5 k USD. Nowe urządzenie będzie znacznie droższe.

  • Ethicon Megadyne – nowoczesna alternatywa z adaptacyjną kontrolą mocy, w średnim przedziale cenowym (≈ 6 k USD).

  • Bovie – najtańsza opcja (~2 k USD), prosta, sprawna do klinik ambulatoryjnych i podstawowych zabiegów.

  • Olympus i ConMed – specjalistyczne urządzenia, w wyższych cenach (~4–10 k USD), dostępność serwisowa zależy od rynku.



Producent / Model Orientacyjna cena (używany / refurbished) Źródło
Medtronic / Force Triad ≈ 5 995–7 400 USD (dremed.com, DOTmed)
Erbe VIO 300D ≈ 2 450 USD (eBay)
Ethicon GEN11 ≈ 4 999 USD (InvestorWire (IW))
Olympus ESG-400 ≈ 9 323 USD (bimedis.com)
Bovie Bantam PRO ≈ 2 038 USD (paracormedical.com)
ConMed System 5000 ≈ 3 999 USD (paracormedical.com)



Kluczowe wnioski

  • Force Triad (Medtronic) – topowa platforma o pełnej funkcjonalności, szeroka dostępność serwisowa, cena około 6–8 k USD.

  • Erbe VIO 300D – zaawansowane sterowanie energią w trybie feedback; cena używanego urządzenia wyjątkowo przystępna (~2.5 k USD).

  • Ethicon GEN11 – nowoczesna hybryda z adaptacyjnym sterowaniem; średnia półka cenowa (~5 k USD).

  • Olympus ESG-300/400 – oferuje precyzyjną kontrolę APC, idealny do endoskopii; wyższa cena (~9–10 k USD).

  • Bovie Bantam PRO – budżetowa i prosta opcja dla podstawowych zabiegów (~2 k USD).

  • ConMed System 5000 – solidna średnia opcja do GI i laparoskopii (~4 k USD).



Częstotliwość Zakres kontroli Cel / Opis Źródło
Przed każdym zabiegiem Zapewnienie bezpieczeństwa i zgodności pracy przed użyciem (ast.org, Equipped MD)
Co 6 miesięcy (lub wg producenta) – Test wyjścia energii (pomiar mocy, zgodność z normą)- Test funkcji REM (Return Electrode Monitor)- Test wycieków HF (RF leakage)- Testy bezpieczeństwa elektrycznego (uziemienie, chassis leakage)- Test wyświetlanych przebiegów (oscyloskopem) Weryfikacja parametryczna działania urządzenia i wczesna detekcja usterek fizycznych i funkcjonalnych (flukebiomedical.com, 24x7mag.com, renewbiomedical.com)
Co rok – Pełen przegląd serwisowy przez producenta (calibration, parametry) Zapewnienie zgodności z normą IEC 60601-2-2 i maksymalizacja bezpieczeństwa (Applus+ Keystone, 24x7mag.com)

Szczegółowe zadania serwisowe

Codziennie (przed zabiegami)

Co 6 miesięcy (lub zgodnie z instrukcją producenta)

  • Pomiar wyjściowych parametrów energii – porównanie z wartościami referencyjnymi flukebiomedical.com+1.

  • Test REM – kluczowy dla bezpiecznej monopolarnej pracy – awaria może uniemożliwić cięcie i stanowić ryzyko renewbiomedical.com.

  • Pomiar wycieków prądu wysokoczęstotliwościowego – zabezpieczenie przed oparzeniami flukebiomedical.com24x7mag.com.

  • Test izolacji i bezpieczeństwa elektrycznego – niezwłoczna ochrona personelu i pacjentów 24x7mag.com.

  • Analiza przebiegów wyjścia prądowego oscyloskopem – potwierdzenie zgodności formy fali z dokumentacją 24x7mag.com.

Co rok

  • W pełni scentralizowany przegląd przez producenta lub autoryzowany serwis – kalibracja, testy zgodności z normami IEC 60601‑2‑2 (dot. wyposażenia HF) frankshospitalworkshop.com+3Applus+ Keystone+3webstore.iec.ch+3.

  • Testy bezpieczeństwa, dokumentacja (zgodność CE/FDA) oraz ewentualne aktualizacje oprogramowania.

Dodatkowe zalecenia

  • Ujednolicona procedura testowa – według Fluke, ryzykiem jest niewłaściwa metoda badania. Dlatego zaleca się standaryzację procedur i dokumentację rezultatów flukebiomedical.com.

  • Bezpieczne użycie testów elektrycznych – zawsze stosować odpowiedni sprzęt i dbając o krótkie przewody; nie trzymać sprzętu pod napięciem podczas manipulacji testowej flukebiomedical.com.

  • Dokumentacja i szkolenia – prowadzenie rejestru testów, napraw i serwisów; coroczne szkolenia personelu odnośnie bezpiecznego użytkowania ESU (np. PRE, izolacje) ast.org.

Podsumowanie

  • Codziennie – kontrola podstawowych parametrów bezpieczeństwa i stanu technicznego.

  • Co 6 miesięcy – kluczowe testy parametryczne (moc, REM, wycieki, bezelektrykę).

  • Co rok – pełny przegląd serwisowy zgodny z normą IEC 60601-2-2.

Usterka / problem Objawy w trakcie zabiegu Potencjalne zagrożenia dla pacjenta / personelu
Uszkodzony kabel elektrody czynnej Brak cięcia / koagulacji, niestabilne działanie, iskry przy rękojeści Poparzenia skóry chirurgicznej dłoni, niepełne cięcie, ryzyko uszkodzenia sąsiednich tkanek
Zły kontakt elektrody neutralnej (płytki) Alarm REM (Return Electrode Monitor) lub brak alarmu w starszych modelach, zaczerwienienie skóry Poważne oparzenia skóry pacjenta w miejscu płytki
Uszkodzenie izolacji przewodu HF Iskrzenie, „przeskoki” łuku elektrycznego poza pole operacyjne Ukryte oparzenia wewnętrzne, perforacje jelita, uszkodzenie narządów
Awaria REM (monitoru elektrody neutralnej) Brak ostrzeżenia mimo złego kontaktu płytki Ciche, poważne oparzenia skóry – zagrożenie życia
Uszkodzona elektroda bipolarna Słaba lub brak koagulacji, nierównomierne nagrzewanie Nieskuteczne tamowanie krwawienia, ryzyko krwotoku
Niestabilne źródło zasilania / uszkodzenie transformatora Spadki mocy, reset urządzenia Nieskuteczna hemostaza, przerwanie zabiegu, zagrożenie w stanach nagłych
Nadmiar mocy ustawionej przez operatora Silne iskrzenie, dym, głębsze cięcia niż oczekiwano Uszkodzenie sąsiednich tkanek, perforacja narządów, trudności w gojeniu
Awaria układu chłodzenia / wentylatora Przegrzewanie, wyłączenia awaryjne Uszkodzenie generatora HF, nagłe przerwanie zabiegu
Interferencje elektromagnetyczne (EMI) Zakłócenia pracy innych urządzeń (np. monitory, aparaty anestezjologiczne) Błędne odczyty parametrów życiowych, ryzyko błędnej decyzji klinicznej
Pacjent z implantem elektronicznym (np. rozrusznik serca, ICD) Zakłócenia rytmu serca, restart urządzenia Zaburzenia rytmu, asystolia, zagrożenie życia



🚨 Najpoważniejsze zagrożenia

  • Oparzenia pacjenta – najczęściej z powodu złego kontaktu płytki neutralnej lub uszkodzenia izolacji.

  • Perforacja narządów – przy przeskokach iskry w polu operacyjnym.

  • Zakłócenie pracy rozruszników / ICD – groźne arytmie, zatrzymanie krążenia.

  • Nagłe wyłączenie ESU – zagrożenie w operacjach naczyniowych (krwotok).

📌 Wnioski:

  • Najgroźniejsze usterki to te niewidoczne natychmiast (np. uszkodzona izolacja przewodów, awaria REM).

  • Regularne testy serwisowe i szkolenie personelu są kluczowe, aby wykrywać problemy zanim dojdzie do zagrożenia pacjenta.



Priorytet Usterka Objawy Działanie
🚨 Natychmiastowe (wyłączenie sprzętu, przerwanie zabiegów) – Uszkodzony kabel elektrody czynnej (iskrzenie, brak cięcia)- Zły kontakt elektrody neutralnej, brak alarmu REM- Uszkodzona izolacja przewodów HF (iskry poza polem)- Awaria REM (brak ostrzeżeń)- Zakłócenia pracy rozrusznika pacjenta Iskrzenie, brak cięcia, alarmy REM, oparzenia skóry, zaburzenia rytmu serca Natychmiast wyłączyć ESU, oznaczyć jako niesprawny, zgłosić serwisowi; sprzęt nie może być używany
⚠️ Pilne (do 24–48 h, wstrzymanie planowych zabiegów) – Uszkodzona elektroda bipolarna (słaba koagulacja)- Niestabilne źródło zasilania / reset konsoli- Awaria wentylatora / przegrzewanie Nieskuteczna koagulacja, reset w trakcie pracy, komunikaty przegrzania Wymiana elektrody, kontrola zasilania, serwis układu chłodzenia – naprawa do 48 h
🛠️ Planowane (monitorowanie, do naprawy w czasie przeglądu) – Zużycie przycisków / panelu sterowania- Drobne pęknięcia obudowy- Ślady zużycia kabli bez przerwania izolacji- Spadek jakości cięcia przy wysokich ustawieniach mocy Trudniejsza obsługa, estetyczne uszkodzenia, spadek komfortu pracy Naprawa lub wymiana elementów podczas półrocznego / rocznego przeglądu

📌 Podsumowanie

  • Natychmiastowe usterki → najczęściej dotyczą przewodów HF i systemu REM → ryzyko oparzeń i śmierci pacjenta → sprzęt od razu wycofać z użycia.

  • Pilne → problemy z elektrodami, chłodzeniem, resetami – wymagają szybkiej interwencji, bo grożą przerwaniem zabiegu.

  • Planowane → elementy eksploatacyjne, estetyczne lub częściowe zużycie – można naprawić w ramach przeglądów okresowych.
