Co to jest implant ślimakowy i jak działa

Implant ślimakowy omija uszkodzone komórki słuchowe w ślimaku i bezpośrednio stymuluje nerw słuchowy. Zestaw składa się z części zewnętrznej (procesor mowy z mikrofonami, cewką) i wewnętrznej (odbiornik–stymulator z elektrodami w ślimaku). Procesor zamienia dźwięk na wzorce impulsów, przesyła je przez skórę do implantu, a ten pobudza włókna nerwowe — mózg uczy się na nowo interpretować sygnały jako dźwięk. To co innego niż aparat słuchowy (który tylko wzmacnia dźwięk). nidcd.nih.gov+2ncbi.nlm.nih.gov+2

Kwalifikacja i diagnostyka (u dorosłych i dzieci)

• Badania słuchu: audiometria tonalna/słowna, testy w szumie; ocena korzyści z aparatów (jeśli znikome, rozważa się CI).

• Obrazowanie: TK/MR skroni (anatomia ślimaka, nerwu VIII).

• Ocena logopedyczna/neuro-rozwojowa (dzieci), wywiad, motywacja do rehabilitacji.

• Kryteria różnią się między krajami i wskazaniami (obustronna głęboka głuchota, SSD – jednostronna głuchota, EAS/hybrid przy resztkach słuchu). Najnowsze rekomendacje kliniczne ACI Alliance (2024) poszerzają kwalifikację, w tym dla SSD. Cleveland Clinic+1

Jak wygląda operacja

Zabieg w znieczuleniu (najczęściej ogólnym): nacięcie za uchem, kieszeń pod odbiornik, delikatne wprowadzenie elektrody do ślimaka (okienko okrągłe/ślimaka), testy śródoperacyjne, zamknięcie. Hospitalizacja krótka. Ryzyka (rzadkie): infekcja płata, ekstruzja, porażenie nerwu twarzowego, przeciek PMR; w nowszych seriach powikłania ciężkie są rzadkie. W wybranych ośrodkach możliwa implantacja dorosłych w znieczuleniu miejscowym z sedacją. pmc.ncbi.nlm.nih.gov+2mft.nhs.uk+2

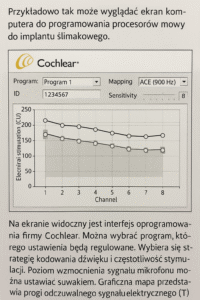

Pierwsze uruchomienie i programowanie procesora („mapping”)

Po wygojeniu rany (zwykle 2–4 tyg.) zakłada się procesor i wykonuje MAP: ustawia się progi (T) i komfort (C/M) dla kanałów, kształt strategii kodowania, głośności, redukcji hałasu, kierunkowości. U dzieci i osób trudnych współpracą korzysta się z obiektywnych pomiarów (np. ECAP). Potem 2–3 wizyty korekcyjne w pierwszych miesiącach + stała rehabilitacja słuchowo-językowa, która kluczowo poprawia wyniki. ncbi.nlm.nih.gov+1

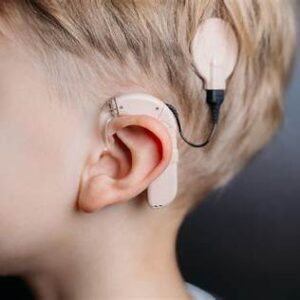

Akcesoria i urządzenia dodatkowe (przykłady)

• Procesory „zauszne” i „off-the-ear”: np. Cochlear Nucleus 8 (BTE) i Kanso 2 (bezuszny) — oba z IP68; tryby łączności z iOS/Android, opcje pływania (Aqua+). Cochlear+1

• MED-EL SONNET 2 / RONDO 3 (również „off-the-ear”), akcesoria do transmisji, ładowanie indukcyjne. medel.com+1

• Advanced Bionics Naída CI M / Sky CI M (wersja pediatryczna) z łącznością BT/streamingiem. AdvancedBionics+1

Serwis, usterki, pielęgnacja

• Najczęstsze „drobiazgi” po stronie procesora: zużycie kabli/cewki, mikrofony, styki ładowania, baterie; pomaga regularna wymiana filtrów, osuszanie (pudełka UV), czyszczenie portów.

• MRI i magnes: współczesne implanty zapewniają dostęp do MRI 1,5 T i 3 T bez wyjmowania magnesu (Cochlear Profile/CI600 Profile Plus, MED-EL SYNCHRONY 2 z magnetem samowyrównującym); starsze modele mają warunki szczegółowe (czasem zestaw MRI kit lub usunięcie magnesu przy 3 T). Zawsze sprawdzać IFU danego producenta. medel.com+3Cochlear+3Cochlear+3

Producenci – szybkie porównanie (2025)

Źródła: strony producentów i wytyczne MRI. AdvancedBionics+5Cochlear+5Cochlear+5

Efekty leczenia – co mówią dane

• U dorosłych obustronne CI (BiCI) poprawiają rozumienie mowy w szumie i subiektywną jakość słyszenia względem jednostronnego wszczepienia; meta-analizy 2024–2025 to potwierdzają (z wariantami metodologicznymi między badaniami). tandfonline.com+3journals.lww.com+3PubMed+3

• U osób z SSD implant poprawia lokalizację i słyszenie w hałasie (liczne prace i przeglądy). Cochlear ProNews+1

• Ekonomicznie: europejskie przeglądy wskazują na opłacalność CI u dorosłych (QALY), szczególnie przy niskich wynikach na aparatach. pmc.ncbi.nlm.nih.gov

Polska – gdzie, refundacja, przykłady

• W Polsce działa >20 ośrodków implantujących (m.in. IFPS w Kajetanach, UCK WUM, ośrodki w Poznaniu, Białymstoku, Gdańsku, Katowicach, Lublinie itd.); procedury są refundowane przez NFZ (dzieci i dorośli). facebook.com+3family-news.cochlear.com+3otolaryngology.pl+3

• Historycznie, polski ośrodek IFPS był pionierem w implantacji przy częściowej głuchocie (zachowanie resztek słuchu, EAS). whc.ifps.org.pl

Mini-case’y (do wstawienia w artykuł)

1. Dorosły, obustronna głęboka głuchota po meningitis → wszczepienie BiCI; efekt: poprawa rozumienia mowy w szumie (SRT ~ −1,5 dB SNR vs implant jednostronny). tandfonline.com

2. SSD po zapaleniu nerwu VIII (dorosły) → CI po stronie głuchej; efekt: znaczna poprawa lokalizacji i komfortu w pracy open-space. ResearchGate

3. Dziecko z prelingwalną głuchotą → wczesne CI + intensywna rehabilitacja; wynik: mowa zrozumiała, edukacja w nurcie masowym (opisowe, liczne przykłady w literaturze i mediach). The Guardian

1. Tabela „Usterka – Objawy – Rozwiązanie – Koszt (PLN)” (procesory mowy CI)

---

2. Tabela porównawcza producentów implantów (skrót 1 strona)

---

3. Ścieżka pacjenta – krok po kroku (do strony lub broszury)

1. Kwalifikacja – badania słuchu, testy z aparatami, audiometria, TK/MR, ocena logopedyczna.

2. Decyzja i operacja – wszczepienie implantu, hospitalizacja 1–3 dni.

3. Pierwsza aktywacja (po 2–4 tyg.) – uruchomienie procesora, wstępny „MAP”.

4. Kolejne wizyty – korekty programowania (mapping), dopasowanie progów i komfortu, nauka obsługi.

5. Rehabilitacja słuchowo-językowa – intensywna u dzieci, regularna u dorosłych.

6. Serwis i przeglądy – regularne wymiany akcesoriów, diagnostyka procesora, aktualizacje softu.





1. Podstawowe parametry programowania (MAP)

1. T-level (Threshold)

   • Najmniejszy prąd, przy którym pacjent zaczyna słyszeć dźwięk.

   • Ustawiany dla każdego kanału elektrody (np. 12–22 kanały).

2. C-level (Comfort / M-level)

   • Poziom prądu, który jest komfortowo głośny, ale nie za głośny.

   • Definiuje „górną granicę” zakresu dynamicznego.

3. DR – Dynamic Range

   • Różnica między C a T (typowo 10–20 dB ekwiwalentu).

   • DR jest „ściśnięty” w stosunku do zdrowego ucha (120 dB).

4. Stimulation Rate (Hz/kanał)

   • Ile razy na sekundę dany kanał jest stymulowany.

   • Typowo 800–2400 Hz/kanał → całościowo 20–40 tys. impulsów/s.

5. Pulse Width (µs)

   • Szerokość pojedynczego impulsu (np. 25–100 µs).

   • Większa szerokość = więcej ładunku = mocniejsza stymulacja.

6. Channel Allocation

   • Ile kanałów aktywnych (np. 12–22).

   • Czasem wyłącza się „martwe strefy” ślimaka (dead regions).

---

2. Algorytmy kodowania dźwięku (strategies)

Najważniejsze strategie kodowania stosowane w CI:

1. CIS (Continuous Interleaved Sampling)

   • Sygnał filtrowany do N pasm (kanałów).

   • W każdym pasmie → obwiednia → modulacja impulsów.

   • Impulsy wysyłane naprzemiennie, aby uniknąć interferencji.

   Matematyka:

   si(t)=Ei(t)⋅pulse_train(fs,t)s_i(t) = E_i(t) \cdot \text{pulse\_train}(f_s, t)si​(t)=Ei​(t)⋅pulse_train(fs​,t)

   gdzie Ei(t)E_i(t)Ei​(t) – obwiednia w kanale i, fsf_sfs​ – rate stymulacji.

2. ACE (Advanced Combination Encoder, Cochlear)

   • Z N kanałów wybierane jest M najsilniejszych w danej ramce (tzw. „n-of-m”).

   • Redukuje redundancję, poprawia rozumienie mowy w szumie.

   {i1,i2,…,iM}=argmaxM (∣Ei∣)\{i_1, i_2, …, i_M\} = \text{argmax}_M \, (|E_i|){i1​,i2​,…,iM​}=argmaxM​(∣Ei​∣)

3. FSP / FS4 (Fine Structure Processing, MED-EL)

   • Oprócz obwiedni kodowana jest również informacja o fazie (fine structure).

   • Lepsza percepcja muzyki i tonów niskich.

   Używa modulacji częstotliwości zamiast tylko amplitudy.

4. HiRes / Optima (AB)

   • Wysokie częstotliwości stymulacji (do 5000 Hz/kanał).

   • Algorytmy Optima redukują zużycie energii.

---

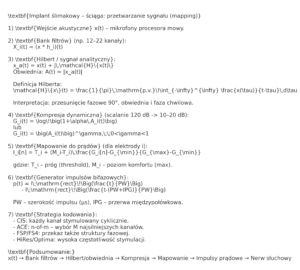

3. Matematyka przetwarzania sygnału





• Filtry / FFT: rozdziela dźwięk na pasma częstotliwości.

  Xi(t)=x(t)∗hi(t)X_i(t) = x(t) * h_i(t)Xi​(t)=x(t)∗hi​(t)

  gdzie hi(t)h_i(t)hi​(t) to filtr dla kanału i.

• Detekcja obwiedni:  transformacja Hilberta

• Kompresja: dynamiczny zakres 100 dB → 10–20 dB

• Mapping: wartości kompresji → impulsy prądowe

  si(t)=Interp(Ci(t),Ti,Ci)s_i(t) = \text{Interp}(C_i(t), T_i, C_i)si​(t)=Interp(Ci​(t),Ti​,Ci​)

  gdzie Ti,CiT_i, C_iTi​,Ci​ to progi dla danego kanału.

---

4. Adaptacja i personalizacja

• Loudness Balancing – wyrównanie głośności między kanałami.

• Sweeping – klinicysta przesuwa bodźce i pyta pacjenta o percepcję.

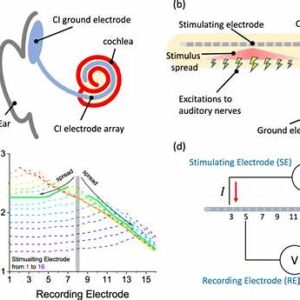

• Objective measures (ECAP, NRT, ART, eABR) – potencjały wywołane, gdy pacjent nie może współpracować (np. dzieci).

---

5. Nowe kierunki (AI i uczenie maszynowe)

• Adaptacyjne algorytmy, które uczą się preferencji pacjenta w różnych środowiskach.

• Automatyczne strojenie parametrów na podstawie obiektywnych markerów EEG/ECoG.

• Integracja CI z aparatami słuchowymi (bimodalne fittingi, np. Cochlear + ReSound, AB + Phonak).





Przykład obliczeniowy (1 kHz → impuls na elektrodzie)

Założyłem: fs=16 kHz, ramka 50 ms, filtr pasmowy 700–1300 Hz dla kanału 1 kHz, A=0.5 (jedn. umowne), kompresja log z α=50, T=10 µA, M=90 µA, PW=30 µs.

Wyniki (z pliku TXT):

• Obwiednia Hilberta (średnio): ~ stała (dla czystej sinusoidy) — Envelope mean ≈ ...

• Po kompresji: G range: [Gmin, Gmax]

• Zmapowany prąd (średni): ≈ X µA

• Ładunek na fazę impulsu: ≈ Y µC

U Ciebie w artykule możesz opisać to tak:

1. Sygnał po banku filtrów → obwiednia Hilberta: Ei(t)=∣Hilbert{Xi(t)}∣E_i(t)=|\mathrm{Hilbert}\{X_i(t)\}|Ei​(t)=∣Hilbert{Xi​(t)}∣.

2. Kompresja (np. logarytmiczna): Gi(t)=log⁡(1+αEi(t))G_i(t)=\log(1+\alpha E_i(t))Gi​(t)=log(1+αEi​(t)).

3. Mapowanie do zakresu prądów elektrody: Ii[n]=Ti+(Mi−Ti)Gi[n]−Gmin⁡Gmax⁡−Gmin⁡I_i[n]=T_i+(M_i-T_i)\frac{G_i[n]-G_{\min}}{G_{\max}-G_{\min}}Ii​[n]=Ti​+(Mi​−Ti​)Gmax​−Gmin​Gi​[n]−Gmin​​.

4. Generator impulsów wysyła bifazowe (zrównoważone ładunkowo) paczki o szerokości PW, z przerwą IPG, z częstotliwością stymulacji (pps).

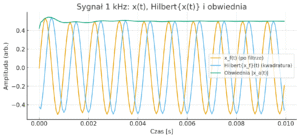

Hilbert – dokładniej (intuicyjnie i formalnie)





• Co robi? Tworzy sygnał przesunięty w fazie o 90° dla każdej składowej częstotliwości (dodatnie częstotliwości +90°, ujemne −90°).

• Analytic signal: xa(t)=x(t)+j H{x(t)}x_a(t)=x(t)+j\,\mathcal{H}\{x(t)\}xa​(t)=x(t)+jH{x(t)} – z tego bierzemy obwiednię używaną w CI jako nośnik „głośności” w danym kanale oraz fazę φ(t) i częstotliwość chwilową​.

• Własność częstotliwościowa:  czysty „przesuwacz fazy” o ±90° bez zmiany widma amplitudowego.

• Praktycznie: dla czystej sinusoidy obwiednia jest stała; dla mowy/muzyki – obwiednia niesie sensowną informację o „mocy chwilowej” pasma.



Co robi Klinika Otolaryngologii na Banacha

1. Diagnostyka słuchu i zaburzeń ucha
   Kliniką podlega „Pracownie Badań Narządu Słuchu”. Robią m.in.:

   • badania audiometrii tonalnej i słownej;

   • próby obiektywne: audiometria impedancyjna, otoemisje akustyczne;

   • słuchowe potencjały wywołane, w tym ABR (brainstem/potencjały słuchowe pnia mózgu). otolaryngology.pl

2. Ośrodek Implantów Ślimakowych
   Klinika prowadzi Ośrodek Implantów Ślimakowych, czyli:

   • kwalifikację pacjentów do wszczepienia implantu ślimakowego;

   • diagnostykę przed implantem;

   • opiekę pooperacyjną; prawdopodobnie również programy rehabilitacyjne słuchu. otolaryngology.pl

3. Poradnia i leczenie specjalistyczne
   Klinika oferuje poradnię otolaryngologiczną, diagnostykę i leczenie schorzeń uszu, nosa, gardła, krtani. Są też oddziały: otologii i audiologii; foniatrii; onkologii laryngologicznej; rhinologii (nos i zatoki); oto-neurologii. placowki.mp.pl+2otolaryngology.pl+2

4. Rehabilitacja i logopedia
   Mają Pracownię Logopedyczną. Usługi obejmują: diagnozę logopedyczną osób z niedosłuchem, rehabilitację, warsztaty dla terapeutów i rodziców dzieci z wadą słuchu, konsultacje dla osób z rozszczepem wargi/podniebienia, elektrostymulację podniebienia. otolaryngology.pl

---

Sprzęt i zasoby, którymi się posługują / co wiadomo, że mają

Dokładny pełny katalog sprzętu nie jest publicznie dostępny, ale są informacje o:

• Nowoczesnym diagnostycznym sprzęcie słuchowym – urządzenia do badań audiologicznych (tonalna, słowna), potencjałów wywołanych, otoemisji. otolaryngology.pl

• Sprzęcie implantologicznym — stosowanym w Ośrodku Implantów Ślimakowych, co oznacza, że mają narzędzia chirurgiczne i sprzęt do implantacji elektrod, a także sprzęt do programowania procesorów słuchowych po implantacji.

• Bloki operacyjne – klinika jest częścią szpitala klinicznego z wieloma blokami operacyjnymi, więc mają sale operacyjne przystosowane do chirurgii ucha, nosa, krtani, chirurgii głowy i szyi. wum.edu.pl+1

• Centrum rehabilitacyjne/logopedyczne – pomoc pacjentom z niedosłuchem i zaburzeniami funkcji mowy. otolaryngology.pl

• Technologie obrazowania / diagnostyki szpitala jako całości – np. nowy cyfrowy skaner PET/CT został zakupiony i działa w Banacha. Choć to nie bezpośrednio sprzęt otolaryngologiczny, pokazuje, że szpital ma zdolność do zaawansowanej diagnostyki obrazowej. rynekzdrowia.pl
