Opis elementów (legenda)

1. Kopuła źródeł (gantry sferyczne) – w grubej osłonie ołowiano-stalowej znajduje się matryca źródeł kobaltu-60 (w nowszych modelach zwykle 192 źródła w 8 sektorach).

2. Kasety źródłowe Co-60 – zamknięte kapsuły izotopu; ich aktywność maleje (T½ ≈ 5,26 roku), więc co kilka lat wymienia się je, aby utrzymać sensowny czas zabiegu.

3. Sektory/okna kolimacyjne – osiem niezależnych sektorów, które otwierają/zamykają wiązki.

4. Kolimatory (4 / 8 / 16 mm; kompozytowe “shots”) – formują rozmiar „plamki” w mózgu. Sektory można łączyć (różne średnice/ czasy w sektorach), aby “wyrzeźbić” izodozę pod kształt zmiany.

5. Stół pacjenta (sofa) – robot 6D – precyzyjnie wprowadza głowę do izocentrum; umożliwia mikrokorekty w XYZ oraz rotacjach.

6. Immobilizacja stereotaktyczna –
   • Rama Leksell (G-frame): sztywne zamocowanie do czaszki (najwyższa precyzja), lub
   • Maska termoplastyczna (w Icon/Esprit) – bezinwazyjna, zwykle z monitorowaniem ruchu.

7. HDMM – system wykrywania ruchu – kamera IR śledzi znacznik na nosie; jeśli ruch > ustalony próg (np. ~0,5–1 mm), system wstrzymuje emisję.

8. CBCT / obrazowanie kV (nowsze wersje) – tomografia stożkowa wbudowana do weryfikacji położenia; starsze układy używały rejestracji obrazów zewnętrznych (MRI/CT) i projekcji rentgenowskich.

9. Osłony i blok drzwiowy – grube drzwi z blokadą (interlock), sygnalizacja BEAM ON; bez zamknięcia drzwi wiązka nie wystartuje.

10. Czujniki dawki / system monitorujący – komory monitorowe w torze promieniowania kontrolują moc dawki i zatrzymują emisję przy odchyłce.

11. Konsola sterująca – uruchamianie frakcji, podgląd pozycji, interlocki, raporty.

12. TPS (Leksell GammaPlan) – planowanie odwrotne, fuzja obrazów (MRI, CT), wyznaczanie „shotów” (pozycji/średnic/czasów w sektorach).

13. Układy chłodzenia/HVAC i zasilanie – utrzymują stabilną temperaturę elektroniki/napędów; błąd → przerwa/komunikat serwisowy.

Jak przebiega zabieg (w 6 krokach)

1. Plan: fuzja MRI/CT, kontury celu i narządów krytycznych (OAR), dobór “shotów” (pozycje/średnice/czas sektorów).

2. Unieruchomienie: rama lub maska; znacznik do HDMM (gdy maska).

3. Weryfikacja pozycji: CBCT/kV → dopasowanie do planu; ewentualne mikroprzesunięcia stołem.

4. Emisja: otwierają się odpowiednie sektory/kolimatory; dziesiątki–setki wąskich wiązek z różnych kierunków spotykają się w ognisku.

5. Kontrola ruchu: HDMM wstrzymuje wiązkę przy przekroczeniu progu; operator koryguje i wznawia.

6. Raport: system zapisuje logi dawki/pozycjonowania i generuje raport sesji.

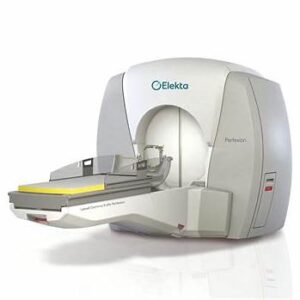

Co to jest Gamma Knife

• Gamma Knife (często „Leksell Gamma Knife”, produkcji firmy Elekta) to urządzenie do stereotaktycznej radiochirurgii mózgu. Nie jest to nóż chirurgiczny, lecz system wykorzystujący źródła promieniowania gamma (zazwyczaj kobalt-60) do bardzo precyzyjnego naświetlania zmian w mózgu, np. guzów, malformacji naczyń, czy zaburzeń funkcjonalnych. nap.nationalacademies.org+3elekta.com+3nap.nationalacademies.org+3

• Charakteryzuje się wysoką precyzją — wiązki gamma są prowadzone z wielu kierunków, a ich ognisko (miejsce sumowania dawek) leży dokładnie w obszarze celu, co minimalizuje uszkodzenie zdrowej tkanki. Siteman Cancer Center+2nap.nationalacademies.org+2

---

Do czego się używa — wskazania

Gamma Knife stosuje się przede wszystkim w leczeniu zmian mózgowych. Najczęstsze wskazania:

• Guzy mózgu: przerzuty, meningiomy, nerwiaki przedsionkowe (acoustic neuromas), guzy przysadki, nowotwory pierwotne mózgu. elekta.com+1

• Malformacje naczyniowe: arteriovenous malformations (AVM) itp. INESSS+1

• Zaburzenia funkcjonalne: neuralgia trójdzielna (trigeminal neuralgia), drżenie essentialne, inne choroby ruchowe i bólowe. INESSS+1

---

Case studies / przykłady (badania, koszty, realne doświadczenia)

Kilka przykładów z literatury:

1. Agrawal et al. (2025, Indie) — analiza kosztów i rentowności centrum Gamma Knife w największym ośrodku neurochirurgii w Indiach. Ustalono, że średni koszt jednego zabiegu wynosił ~ US$2,469 (ok. 1,73 lakh INR). Główne koszty: maszyny i sprzęt (~43.6%), personel (~32.5%), energia elektryczna (~9.7%), serwis sprzętu (~8.6%). Kapitałowa inwestycja zależała od tego, czy centrum miało własne MRI. Bez MRI — mniejsze koszty. PLOS

2. Porównanie kosztów Gamma Knife vs. modyfikowanych akceleratorów liniowych (Linac) w Australii — w przypadku dużego zapotrzebowania Gamma Knife może być bardziej opłacalny, ale jeśli liczba pacjentów jest niewielka, koszty jednostkowe stają się wysokie. ResearchGate

3. Analiza jakości planowania leczenia dla przypadków nerwiaka przedsionkowego — badanie pokazuje, że istnieje znaczna zmienność w jakości planów między różnymi ośrodkami i planistami. To oznacza, że nie zawsze efekt „na papierze” jest taki sam — planowanie ma wielkie znaczenie. arxiv.org

---

Porównanie z innymi technologiami

Porównując Gamma Knife z alternatywami:

---

Firmy / producenci

• Najbardziej znany producent Gamma Knife to Elekta AB (Szwecja) — Leksell Gamma Knife. nap.nationalacademies.org+3coherentmarketinsights.com+3Wikipedia+3

• Inni konkurenci lub producenci urządzeń podobnych / uczestniczących w rynku radiochirurgii i stereotaktycznej radioterapii: Varian Medical Systems, Accuray (CyberKnife), Chińskie firmy (np. opisane urządzenia „Gyro Knife” w Chinach). nap.nationalacademies.org+1

• Firmy produkujące systemy wsparcia, obrazowania, planowania leczenia, oprogramowanie oraz serwis tych urządzeń również są częścią ekosystemu. mordorintelligence.com+1

---

Kwestie serwisowe, usterki, eksploatacja

Źródła (Co-60)

• Każdy Gamma Knife zawiera około 200 źródeł Co-60. Całkowita aktywność takiego zestawu nowo załadowanego urządzenia to rząd ~6 000 curie (≈222 TBq). nap.nationalacademies.org

• Kobalt-60 ma okres półtrwania ~ 5,26 lat, co oznacza, że z czasem aktywność maleje, zmniejsza się efektywna dawka, czas zabiegu może się wydłużać. Po pewnym czasie konieczna jest wymiana źródeł. nap.nationalacademies.org+1

• Koszt wymiany źródeł Co-60 to jedna z większych pozycji kosztowych. W zależności od kraju, regulacji i wielkości źródeł, wymiana co 4-5 lat może kosztować od US$800,000 do US$1 milion lub więcej. gao.gov

Usterki / awarie

• Mechaniczne części: ruchome elementy do pozycjonowania, mocowanie ramy/stelażu (frame) albo maski, łóżko pacjenta itp.

• Elektronika i systemy kontrolne: systemy obrazowania (MRI, CT jeśli są używane w planowaniu), systemy pozycjonowania, oprogramowanie planujące dawki promieniowania.

• Wymogi bezpieczeństwa radiacyjnego, osłony, szczelność, detektory monitorujące promieniowanie mogą ulegać degrade’owi.

• Zasilanie, chłodzenie, systemy klimatyzacji w pomieszczeniach — mają znaczenie, bo utrzymanie stabilnych warunków to część gwarancji dokładności i bezpieczeństwa.

Serwis i regulacje

• Ze względu na użycie materiału promieniotwórczego (Co-60) wymagane są licencje, kontrole, regulacje lokalne, transport, utylizacja starych źródeł. nap.nationalacademies.org+1

• Wymagana infrastruktura: pomieszczenia z odpowiednim ekranowaniem, monitoring promieniowania, procedury bezpieczeństwa dla personelu i pacjentów.

• Regularne kontrole jakości (QA) i weryfikacje planów leczenia, potwierdzanie, że system dostarcza dawkę zgodnie z planem. arxiv.org+1

---

Koszty

Poniżej szacunkowe koszty związane z zakupem, eksploatacją, naprawami — oczywiście zależą od kraju, kursów, wielkości jednostki, miejscowych regulacji.

---

Wady / ograniczenia

• Ograniczenie działania do mózgu / struktur wewnątrzczaszkowych. Nie nadaje się do większości nowotworów poza czaszką. elekta.com+1

• Koszt źródeł i ich wymiany. Długie terminy regulacyjne, transport, utylizacja.

• Spadek aktywności źródeł: wymaga planowania tak, by zabiegi były ciągłe i by wykorzystanie maszyny było wysokie — inaczej jednostkowy koszt przez niższe wykorzystanie rośnie.

• Wysokie wymagania infrastrukturalne — budowa, ekranowanie, regulacje bezpieczeństwa, personel z kompetencjami z zakresu fizyki medycznej.

---

Podsumowanie i rekomendacje

• Gamma Knife jest technologią bardzo wartościową tam, gdzie potrzeba wysokiej precyzji i minimalizacji uszkodzeń tkanek zdrowych, zwłaszcza w leczeniu mózgu i schorzeń neurologicznych.

• Opłacalność zależy silnie od liczby pacjentów — im więcej zabiegów rocznie, tym lepsze rozłożenie kosztów inwestycyjnych i serwisowych.

• W kontekście planowania nowego ośrodka należy bardzo dobrze ocenić koszty źródeł Co-60, koszty regulacyjne, serwis, szkolenia personelu, wymagania budowlane.

Gamma Knife w Polsce: gdzie i do czego

• Technologia: Leksell Gamma Knife (Elekta) – radiochirurgia stereotaktyczna mózgu z wielu źródeł Co-60, submilimetrowa precyzja. Elekta

• Ośrodki w PL: Centrum Gamma Knife Warszawa (Kondratowicza 8; NFZ od 05.08.2011), oficjalna lista Elekty też wskazuje ten adres. Gammaknife+1

• Wskazania: przerzuty do mózgu, meningiaki, nerwiak przedsionkowy, AVM, neuralgia trójdzielna i wybrane zaburzenia czynnościowe. Elekta

Popularne alternatywy w PL

• CyberKnife (Accuray) – robotyczny akcelerator (bez izotopu), SRS/SBRT; ośrodki: Gliwice (NIO), Wieliszew k. Warszawy (Instytut Chirurgii Cybernetycznej), Poznań (WCO). gliwice.nio.gov.pl+2medquest.eu+2

• Linac SRS (np. Elekta Versa HD, Varian TrueBeam) – linak przystosowany do SRS/SRT (frameless, IGRT/VMAT). Elekta+1

• ZAP-X (ZAP Surgical) – dedykowana radiochirurgia czaszkowa bez kobaltu i bez bunkra (samoochronny), instalacje w PL: Olsztyn (USK), zapowiedziana Gdańsk (Copernicus). ZAP Surgical+2ZAP Surgical+2

Szybkie porównanie (klinika + infrastruktura + koszty)

Źródła: koszty Co-60 i cykl wymian (US GAO), charakterystyki systemów Elekta/Accuray, info o ZAP-X (self-shielded, no-cobalt) i instalacjach w PL; dostępność CyberKnife w Gliwicach/Wieliszewie/Poznaniu. ZAP Surgical+8gao.gov+8Elekta+8

Case studies & real-world koszty procedur

• Analiza ekonomiczna centrum Gamma Knife: średni koszt zabiegu ~US$2,469; główne składowe: sprzęt ~44%, personel ~33%, energia ~10%, serwis ~9%. (duży ośrodek, Indie; dobry punkt odniesienia do kosztów jednostkowych vs wolumen) Clinics on Call

Serwis, usterki, koszty napraw – praktycznie

Gamma Knife (Co-60)

• Największa pozycja: wymiana źródeł co 4–5 lat (~US$0.8–1.0 M), planować z wyprzedzeniem (licencje, transport, ochrona, utylizacja). gao.gov+1

• Typowe usterki: układ pozycjonowania/couch, drzwi/miarka kolimatora, sensory bezpieczeństwa, system sterowania; objawy: przerwania sesji, błędy pozycjonowania, alarmy osłon. (ramy/zakładki – również aspekty workflow). (Przykłady operacyjne z literatury i praktyk wycofań/serwisu.) oncologysystems.com

• Wpływ rozpadu Co-60: spadek dawki/czasów; większość ośrodków wymienia źródła co ~5–7 lat aby utrzymać przepustowość. PMC

Szacunki roczne (poza źródłami): kontrakty serwisowe i QA zazwyczaj „niższe” niż dla linaków, ale bardzo zależne od umowy i regionu (rzędu kilkanaście–kilkadziesiąt tys. USD/rok). (Uwaga: duża zmienność; planuj razem z kosztem źródeł jako TCO.) gao.gov

CyberKnife / Linac SRS

• Kontrakty serwisowe: rozrzut od ~US$40k mediana (analiza instytucjonalna) do US$300k+ rocznie (komercyjni dostawcy/nowe top-klasy systemy). Ceny zależą od wieku, opcji (imaging, MLC), SLA i części. PMC+1

• Typowe usterki: ramię robotyczne/jointy (CK), lampy kV/CBCT, moduły RF/gantry (linaki), chłodzenie, oprogramowanie TPS/dosy; objawy: „machine interlock”, drift izocentrum, artefakty obrazowania.

ZAP-X

• Brak kosztu wymiany izotopu i brak bunkra (oszczędności infrastrukturalne rzędu ~US$1 M wg producenta). Serwis linakowy, ale na platformie dedykowanej do SRS czaszki. ZAP Surgical

Koszty inwestycji (orientacyjnie)

• Gamma Knife (nowy + budowa): urządzenie kilka mln USD + bunker/osłony; kluczowy element TCO to cykliczna wymiana źródeł. (Analizy NASEM/raporty branżowe) gao.gov

• Linak SRS / CyberKnife: nowy high-end ~US$3–5+ M; rynek wtórny (używane/refurb) ~US$0.3–0.75 M (+ instalacja). Serwis kontraktowy potrafi być US$150–300k/rok+. oncologysystems.com+1

• ZAP-X: oszczędza bunker (~US$1 M) i Co-60 (~US$1 M co 4–5 lat); nadal CAPEX urządzenia i kontrakt serwisowy. (dane producenta) ZAP Surgical

Co dziś wybrać w Polsce (perspektywa operacyjno-biznesowa)

• Duży wolumen czaszkowych SRS i minimalizacja dawki poza celem: rozważyć Gamma Knife lub ZAP-X (dedykowane platformy czaszkowe); Gamma Knife – bardzo dojrzały ekosystem i uznana precyzja; ZAP-X – niższy TCO (brak kobaltu/bunkra). Elekta+1

• Potrzeba elastyczności (czaszka + SBRT trzonu): CyberKnife lub linak SRS (Versa HD/TrueBeam) – jedna platforma do wielu lokalizacji i workflow RT. gliwice.nio.gov.pl+1

• Refundacja/NFZ: Gamma Knife Warszawa informuje o leczeniu w ramach NFZ; szczegóły kwalifikacji/refundacji zależą od rozpoznania i koszyka świadczeń – warto sprawdzić aktualne komunikaty NFZ (dyrektywa/świadczenia gwarantowane). Gammaknife+1

Checklist dla zakupu/serwisu (PL/EU)

1. Model finansowy TCO 10-lat: CAPEX + źródła (GK)/bunker/serwis/SLA + QA + przestoje (utracone przychody). gao.gov

2. Logistyka izotopu (GK): licencje, transport, ochrona, utylizacja – harmonogramować z 12–18 mies. wyprzedzeniem. oncologysystems.com

3. Dostępność serwisu w PL: lokalny partner (Elekta Polska/Accuray), części krytyczne na miejscu, czasy reakcji. Elekta+1

4. QA i zespół: doświadczony fizyk med., planista SRS; jakość planów silnie zależy od doświadczenia. Elekta

Case: 55-letnia obserwacja pacjentki z craniopharyngiomą leczonej Gamma Knife

• W roku 1968 wykonano jeden z pierwszych zabiegów Gamma Knife u 21-letniej kobiety z craniopharyngiomą (guzem nad-/podwzrokowym). PubMed

• Guz miał wymiary ~2 × 2,5 cm, lokalizowany w obszarze suprasellar. PubMed

• Dawka: 50 Gy przy użyciu 179 wiązek promieniowania gamma (źródła Co-60). PubMed

• W ciągu tych 55 lat pacjentka była wielokrotnie obserwowana. Wystąpiły 4 nawroty składowych torbielowatych, które leczono stereotaktyczną punkcją i instylacją radioizotopu Yttrium-90; część stała guza pozostała stabilna, nie było potrzeby powtarzania GKRS. PubMed

• Efekty uboczne: utrata pola widzenia (lateral quadrant anopsia) oraz deficyty endokrynologiczne, wymagające leczenia farmakologicznego. PubMed

• Pomimo tego, pacjentka żyje aktywnie do dziś (~76 lat po operacji). PubMed



Przypadek kliniczny z Polski

Tytuł: „Leczenie za pomocą Gamma Knife łagodnych guzów hamartoma – przypadek kliniczny”
Autorzy: A. Mitek, A. Lech, A. Dawidowska — Exira Gamma Knife, Katowice yadda.icm.edu.pl

Opis:

• Pacjent: 10-letnia dziewczynka z hamartomą podwzgórza (hypothalamic hamartoma). yadda.icm.edu.pl

• Lokalizacja: podwzgórze, zmiana hamartomatyczna, która powodowała napady padaczkowe. yadda.icm.edu.pl

• Metoda: leczenie Gamma Knife (Exira Katowice), stereotaktyczne naświetlanie jednej frakcji. Użyto masy źródeł Co-60 (urządzenie z 192 źródłami, sektorami i kolimatorami 4, 8, 16 mm) yadda.icm.edu.pl

• Wynik: napady padaczkowe ustąpiły po około 2 miesiącach; poprawiła się jakość życia pacjentki. yadda.icm.edu.pl

• Wnioski: radiochirurgia Gamma Knife w dzieciństwie w zmianach typu hamartoma podwzgórza może być bezpieczna i skuteczna. yadda.icm.edu.pl

---

Inne publikacje / doświadczenia z Polski

1. „Unilateral gamma knife thalamotomy for tremor – ocena dwuroczna”
   Grupa z Centrum Gamma Knife, Warszawa. Badanie prospektywne, pacjenci z drżeniem (choroba Parkinsona i drżenie samoistne). W obserwacji 2 letniej oceniano skuteczność i bezpieczeństwo. PubMed

   • Wynik: brak istotnych działań niepożądanych przez dwa lata; redukcja drżenia widoczna po roku; nie zauważono pogorszenia funkcji poznawczych, mowy, równowagi. PubMed

2. „Doświadczenia Centrum Gamma Knife Warszawa w napromienianiu o wysokiej precyzji patologii wewnątrzczaszkowych. Doświadczenie ośmioletnie”
   Autorzy: Mirosław Ząbek i współpracownicy. Abstrakt opisujący wieloletnie doświadczenie praktyczne z leczeniem zmian wewnątrzczaszkowych (guzy, przerzuty, schorzenia funkcjonalne) w Centrum w Warszawie. nauka.pib-nio.pl

   • Ujęto zakres przypadków, stosowane dawki, dokładność, komplikacje — choć PDF pełny może być ograniczony dostępem. nauka.pib-nio.pl

3. Neuralgia trójdzielna / neuralgia językowo-gardłowa
   Centrum Gamma Knife w Warszawie informuje o sukcesach w leczeniu neuralgii trójdzielnej — ponad 1600 pacjentów do tej pory; niedawno także neuralgii językowo-gardłowej jako rzadszego przypadku. Gammaknife



🧠 Przypadek 1: Hamartoma podwzgórza u dziecka (Exira Gamma Knife, Katowice)

• Pacjent: dziewczynka, 10 lat.

• Diagnoza: hamartoma podwzgórza powodująca ciężkie napady padaczkowe.

• Metoda: stereotaktyczna radiochirurgia Gamma Knife; użyto kolimatorów 4–16 mm, pojedyncza sesja, dawka skupiona w obszarze zmiany.

• Wynik: napady padaczkowe ustąpiły po 2 miesiącach, znacząca poprawa jakości życia, brak ciężkich powikłań.

• Komentarz: GKRS jest bezpieczną alternatywą u dzieci w trudno operacyjnych guzach podwzgórza.
  Źródło: Mitek A. i in., Exira GK Katowice

---

🤲 Przypadek 2: Radiochirurgia thalamotomy u chorych z drżeniem (Centrum GK, Warszawa)

• Pacjenci: grupa dorosłych z chorobą Parkinsona i drżeniem samoistnym.

• Diagnoza: nasilone drżenie uniemożliwiające codzienne funkcjonowanie.

• Metoda: jednostronna gamma-knife thalamotomy; dawka ablacyjna w obrębie jądra wzgórza.

• Wynik: po 1 roku – istotna redukcja drżenia, brak powikłań poznawczych, mowy i równowagi; efekt utrzymany do 2 lat obserwacji.

• Komentarz: GKRS thalamotomy to skuteczna alternatywa dla klasycznej talamotomii chirurgicznej czy głębokiej stymulacji mózgu.
  Źródło: PubMed ID 38742610, Warszawa GK

---

😣 Przypadek 3: Neuralgia trójdzielna i językowo-gardłowa (Warszawa GK)

• Pacjenci: >1600 osób z neuralgią trójdzielną leczonych w Warszawie; pojedyncze przypadki neuralgii językowo-gardłowej.

• Diagnoza: przewlekły, napadowy ból neuropatyczny, oporny na leczenie farmakologiczne.

• Metoda: Gamma Knife – pojedyncze napromienianie korzenia nerwu czaszkowego.

• Wynik: ustąpienie lub znaczące złagodzenie bólu u większości pacjentów; w neuralgii językowo-gardłowej – skuteczny efekt w pierwszych przypadkach w Polsce.

• Komentarz: GKRS staje się „złotym standardem” dla chorych, którzy nie kwalifikują się do mikrochirurgicznej dekompresji.
  Źródło: GammaKnife.pl – komunikat 2025
