Jak działa radiochirurgia?

Posted on by

Radiochirurgia zasady działania

1) Jak to działa (w skrócie)

Cel: dostarczyć dawkę promieniowania (fotony/e-) w ściśle określony obszar z dokładnością milimetrów.

  1. Tor RF i wytwarzanie wiązki

  • Działo elektronowe (electron gun) emituje elektrony →

  • Fale mikrofalowe z magnetronu lub klystronu przyspieszają elektrony w falowodzie (waveguide) →

  • (Dla fotonów) wiązka e- uderza w target wolframowy i powstają fotony X; (dla e- terapeutycznych) target jest wysuwany z toru.

  • Bending magnet kieruje wiązkę do osi głowicy.

  1. Formowanie pola i kontrola dawki

  • Primary collimator + MLC (Multi-Leaf Collimator) kształtują pole.

  • Ion chamber w głowicy mierzy dawkę w czasie rzeczywistym (zamyka pętlę sprzężenia zwrotnego).

  • W nowszych systemach często tryb FFF (flattening-filter-free) do szybkich planów stereotaktycznych.

  1. Pozycjonowanie/obrazowanie

  • OBI / CBCT (kV) i/lub EPID (MV) do IGRT; w SRS: Winston-Lutz do sprawdzenia izocentrum.

  • Stół 6D (pitch/roll/yaw) i gating/tracking (np. CyberKnife) do kompensacji ruchu.

  1. Sterowanie i bezpieczeństwo

  • System PSS (interlocki, klucze, E-STOP), monitor drzwi i sygnalizacja „BEAM ON”.

  • Konsola z rekordem/odtworzeniem (R&V), logi dawki, DICOM RT do integracji z TPS.

Różnice platform:
• CyberKnife – mały akcelerator na ramieniu robotycznym + tracking markerów/oddechu.
• Gamma Knife – izocentryczny system z wieloma źródłami Co-60 (bez RF).
• MR-Linac – linak zintegrowany z MRI (silne pole magnetyczne, inna strefa bezpieczeństwa).

2) Główne elementy (co jest czym)

  • Magnetron/klystron – źródło mocy mikrofalowej.

  • Modulator + wysokie napięcie – steruje impulsami (w starszych: tyratron; w nowych: połprzewodnik).

  • Waveguide + RF windows – prowadzą i separują RF/próżnię.

  • Działo elektronowe, target, bending magnet – „serce” wytwarzania wiązki.

  • Flattening filter / tryb FFF – kształt profilu dawki.

  • MLC (liście, silniki/enkodery) – kształt pola, IMRT/VMAT.

  • Ion chamber – pomiar dawki/monitorowanie.

  • OBI/CBCT/EPID – obrazowanie przed/w trakcie napromieniania.

  • Stół 6D – precyzyjne ustawienie pacjenta.

  • Chiller/woda chłodząca, HVAC – odprowadzanie ciepła i stabilność termiczna.

  • PSS – drzwi, zamki, przyciski E-STOP, sygnalizacja, detektory promieniowania w bunkrze.

3) Co się najczęściej psuje (i jak to widać)

Obszar Typowe objawy Co sprawdzić najpierw Kto to robi
Chłodzenie (chiller, przepływ, temp.) „Thermal/RF interlock”, spadek mocy, wyłączenia po kilku min Temperatury, przepływ, filtry wody, alarmy chillera Fizyka/serwis
Zasilanie/UPS/jakość sieci Losowe rebooty, błędy modulatora, przestój po zaniku prądu Fazy, uziemienie, logi zasilacza/UPS, THD Inż. szpitalny/serwis
Magnetron/Klystron Niestabilny output, „RF power low”, brak zapłonu Licznik godzin, parametry zapłonu, SWR Serwis OEM
Modulator/tyratr(on)/IGBT Brak impulsów, nieregularne strzały, HV interlock Szafy HV, kondensatory, styczniki Serwis OEM
RF windows/waveguide (próżnia) „RF window arc”, wzrost mocy odbitej Wilgotność, odczyty reflektometru, test gazem suchym Serwis OEM
MLC (liście, silniki, enkodery) Błędy pozycji liści, przerwanie planu IMRT/VMAT Test MLC, kalibracje, zabrudzenia/taśmy Fizyka/serwis
Ion chamber (monitor dawki) Odchyłki >±3%, niespójność z komorą referencyjną Napięcie polaryzacji, dryft kalibracji, wilgoć Fizyka/serwis
OBI/CBCT/EPID Ziarno, hot pixels, dryft geometryczny Dark/flat, kalibracja geometryczna, ramiona Fizyka
Laser/pozycjonowanie Pacjenci „nie trafiają” w izocentrum, korekty > zwykle Wyrównanie laserów, test Winston-Lutz Fizyka
Czujniki drzwi/E-STOP Beam nie startuje, lockout na PSS Testowanie obwodów, reset PSS Fizyka/serwis
CyberKnife – tracking Zrywanie śledzenia, wydłużanie czasu Markery/oddech, konfiguracja kamer, kalibracje Fizyka/serwis
Gamma Knife – Co-60 Spadek dawki (z czasem), długi czas frakcji Wiek źródeł, harmonogram wymiany OEM/licencjonowany serwis

Zasada: jeżeli beam output dziennie odbiega >±3% (TG-142) – wstrzymujesz pacjentów, robisz QA/kalibrację i dopiero wracasz.

4) Warunki bezpieczeństwa (pomieszczenie, procedury, ludzie)

Pomieszczenie/bunkier

  • Ekranowanie ścian/drzwi zgodnie z projektem (mapa równoważników ołowiu/betonu), monitor promieniowania w bunkrze i na korytarzu.

  • Sygnalizacja świetlna „BEAM ON” na wejściu, okno do sterowni (jeśli przewidziane).

  • Interlock drzwi – wiązka nie wystartuje przy otwartych drzwiach; E-STOP w bunkrze i przy konsoli.

  • System kamer/interkom do obserwacji pacjenta.

  • Zasilanie: linia 3-fazowa o wymaganej mocy (dziesiątki kVA), uziemienie zgodne z projektem.

Środowisko

  • Temperatura/wilgotność stabilne (typowo ~20–24 °C; wilg. 40–60 %), brak kondensacji.

  • Chłodzenie wodą (przepływ i temp. wg specyfikacji), czysta wentylacja/HVAC.

  • Brak ferromagnetyków tylko w MR-Linac (strefy jak w MRI, kontrola MR-safe).

Procedury kliniczne

  • Dwuosobowe „time-out”: weryfikacja pacjent/plan/pole przed startem.

  • IGRT: CBCT/EPID/kV przed każdym zabiegiem z porównaniem do planu.

  • Immobilizacja (maski/wyściółki), kontrola ruchu (gating, breath-hold), bariery kolizyjne stołu/głowicy.

  • Plan awaryjny: E-STOP, otwarcie drzwi, wyprowadzenie pacjenta, raport incydentu.

Personel i dozymetria

  • Szkolenia wstępne i okresowe, uprawnienia, znajomość PSS.

  • Dozymetria osobista (TLD/OCD), monitoring dawek personelu.

  • Kontrole BHP/RP i audit wewnętrzny jakości.

5) QA i serwis – minimum praktyczne

Codziennie (fizyka)

  • Output constancy (referencja ±3%), symetria/płaskość, wskaźnik energii, laser/ODI, test PSS, obrazowanie (quick dark/flat).

Tygodniowo/miesięcznie

  • Głębsze testy MLC (picket fence), izocentrum (Winston-Lutz), dokładność stołu 6D, kalibracje OBI/CBCT, dokładność kV/MV img-to-iso.

Rocznie / po naprawach

  • Pełna charakterystyka dawek (AAPM TG-51/TG-142 ekwiwalent), in-phantom end-to-end (np. SRS), weryfikacja planów IMRT/VMAT (gamma).

Serwis

  • Prewencyjny wg OEM (chiller/filtry, styki HV, wentylacja, łożyska ramion, aktualizacje FW).

  • Rejestr części zużywających się: magnetron/klystron, filtry wody/powietrza, uszczelnienia, baterie UPS.

Mini-checklista „jeżeli nagle nie idzie”

  1. Alarmy PSS? Drzwi/E-STOP/klucze.

  2. Chłodzenie: temp. wody, przepływ, alarmy chillera, kurz na radiatorach.

  3. Zasilanie: napięcia, kolejność faz, ostatnie prace elektryczne?

  4. RF: licznik godzin magnetronu/klystronu, log „reflected power”.

  5. QA: szybki pomiar dawki i geometria (EPID/latarka), czy odbiega od wczoraj?

  6. Jeśli po naprawie – end-to-end na fantomie przed pierwszym pacjentem.

Jak działa cyberknife

Posted on by



  1. Ramię robotyczne (6–7 DOF)
    Precyzyjnie ustawia głowicę z setek kierunków bez obrotowego gantry. Omija kolizje i umożliwia bardzo strome gradienty dawki (SRS/SBRT).

  2. Mini-akcelerator liniowy (linac, 6 MV FFF)
    Wytwarza wiązkę fotonów o wysokiej mocy bez filtra „flattening” (FFF) – krótkie czasy podaży dawki i mniejsze rozmycie ruchowe.

  3. Głowica/tor wiązki
    Zawiera kolimator pierwotny, komory jonizacyjne monitorujące dawkę i układ pomiaru mocy wiązki w czasie rzeczywistym.

  4. Kolimatory zmienne (Fixed/Iris)
    – Fixed cones: stałe średnice dla małych pól (neuro, przerzuty).
    – Iris: przysłona o zmiennym otworze – szybkie przełączanie „średnic” bez zmiany osprzętu.
    (W nowszych konfiguracjach także InCise MLC – wielolistkowy kolimator do większych, nieregularnych pól).

  5. Zestaw obrazowania kV (dwie lampy + dwa detektory płaskie)
    Orto-ogonowe projekcje kV i dopasowanie do obrazu referencyjnego (plan/CBCT) – pozycjonowanie w 3D.

  6. System śledzenia ruchu Synchrony
    Łączy kV obrazowanie/markery (lub powierzchnię klp) z modelem oddechowym; robot kompensuje ruch guza w czasie rzeczywistym (płuca, wątroba).

  7. Stół pacjenta 6D (RoboCouch)
    Translacje X/Y/Z + rotacje (roll, pitch, yaw). Umożliwia dokładne ustawienie izocentrum i korekcje w trakcie sesji.

  8. Konsola operacyjna / Record & Verify
    Sterowanie napromienianiem, wgląd w dawkę/pozycję, dzienniki zdarzeń i interlocki. Integracja DICOM RT.

  9. System planowania (TPS: Precision/MultiPlan)
    Planowanie odwrotne IMRT/VMAT-like dla setek „beamów”, obliczenia Monte Carlo/algorytmy fotonowe, rejestracja obrazów.

  10. Czujniki kolizyjne i system bezpieczeństwa (PSS)
    Przyciski E-STOP, zamek wiązki, czujniki drzwi, sygnalizacja „BEAM ON”. Wstrzymują napromienianie przy zagrożeniu.

  11. Chłodzenie (chiller) i HVAC
    Stabilizuje temperaturę linaka/elektroniki; przegrzanie → przerwy/„RF interlock”.

  12. Markery/akcesoria unieruchamiające
    Złote markery (fiducjale) lub maski termoplastyczne do mózgowia; poprawiają dokładność IGRT/trackingu.

Jak to razem działa (bardzo w skrócie)

  1. Pacjent unieruchomiony → obrazy kV wyznaczają położenie celu.

  2. Synchrony (gdy potrzeba) uczy się ruchu oddechowego i prowadzi ramię tak, by wiązka „podążała” za guzem.

  3. Linak 6 MV FFF podaje dawkę małymi, precyzyjnymi polami uformowanymi przez Iris/MLC z wielu niekoplanarnych kierunków.

  4. Komory jonizacyjne kontrolują każdą porcję MU; system prowadzi log i zatrzymuje wiązkę przy odchyłkach (interlock).

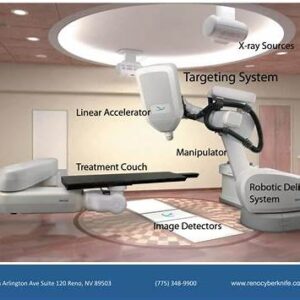

CyberKnife – radiochirurgia robotyczna

Co to jest CyberKnife

  • CyberKnife (firma Accuray, USA) to system stereotaktycznej radiochirurgii (SRS) i stereotaktycznej radioterapii ciała (SBRT).

  • W odróżnieniu od Gamma Knife, który używa kobaltu-60, CyberKnife to robotyczny akcelerator liniowy (linak) zamontowany na ramieniu robota przemysłowego.

  • Kluczowe cechy: pełna mobilność ramienia (ponad 1200 możliwych pozycji wiązek), śledzenie guza w czasie rzeczywistym (synchronizacja z oddychaniem), leczenie bez ramek i bez konieczności znieczulenia.

Wskazania – do czego się używa

CyberKnife stosuje się w leczeniu zarówno guzów mózgu, jak i w całym ciele:

  • Guzy mózgu i czaszki: przerzuty, meningiaki, glejaki, neurinoma.

  • Guzy kręgosłupa i rdzenia kręgowego.

  • Guzy płuc, wątroby, trzustki, prostaty.

  • Zmiany naczyniowe i zaburzenia funkcjonalne (choć rzadziej niż GK).

  • Dzięki synchronizacji z oddechem CyberKnife jest szczególnie przydatny w trudnych do unieruchomienia guzach płuc i wątroby.

Case studies

📍 Polska – Wieliszew k. Warszawy

  • Pacjent: mężczyzna z guzem płuca, nieoperacyjnym ze względu na choroby towarzyszące.

  • Metoda: CyberKnife, 5 frakcji SBRT z synchronizacją oddechową.

  • Wynik: regresja guza, brak poważnych działań niepożądanych, pacjent po kilku dniach wrócił do normalnej aktywności.

  • Komentarz: przykład, że CyberKnife pozwala na leczenie pacjentów, którzy nie kwalifikują się do klasycznej chirurgii.

📍 Gliwice – NIO

  • Pacjentka: chora z przerzutami raka piersi do mózgu (3 ogniska).

  • Metoda: radiochirurgia CyberKnife, 1–2 frakcje na każde ognisko.

  • Wynik: wszystkie zmiany ustabilizowane, poprawa jakości życia, brak neurotoksyczności.

  • Komentarz: alternatywa dla całkowitego napromieniania mózgu (WBRT), mniejsza toksyczność kognitywna.

📍 Świat

  • Rak prostaty: wieloośrodkowe badania pokazują, że 5-dniowe leczenie CyberKnife jest tak samo skuteczne jak 7–8 tygodniowa klasyczna radioterapia, z niższym obciążeniem pacjenta.

  • Nowotwory trzustki: CyberKnife stosowany w guzach nieoperacyjnych; poprawa mediany przeżycia, dobra kontrola bólu.

Porównanie z innymi technologiami

Cecha CyberKnife Gamma Knife Linac SRS (np. Versa HD, TrueBeam)
Źródło Mini-linak (6 MV) 201 źródeł Co-60 Linak (6–10 MV)
Obszary Mózg + całe ciało (SBRT) Głównie mózg Uniwersalne (RT + SRS)
Immobilizacja Frameless (maska, marker, tracking) Rama lub maska (Icon) Frameless (IGRT/VMAT)
Robotyka Tak (ruchome ramię, 1200 pozycji) Nie Gantry obrotowe
Synchronizacja z oddechem Tak (Respiratory tracking) Brak Dostępne w nowszych linakach
Serwis Elektronika linaka + robot Wymiana izotopów Co-60 co 5 lat Elektronika linaka

Serwis, usterki, eksploatacja

Typowe usterki:

  • Moduły robotycznego ramienia (serwomechanizmy, enkodery).

  • Źródła rentgenowskie i lampy kV do obrazowania.

  • Układy RF i chłodzenie akceleratora.

  • Oprogramowanie planujące i sterujące (częste aktualizacje, zależne od wersji).

Koszty serwisu:

  • Kontrakty serwisowe w Europie zwykle 150–300 tys. USD rocznie (zależnie od SLA, części i wieku systemu).

  • Używane/refurbished CyberKnife’y dostępne na rynku wtórnym: 0,3–0,7 mln USD (nowe systemy: 3–5 mln USD+).

  • Przewaga vs Gamma Knife: brak konieczności wymiany kobaltu (~1 mln USD co 5 lat).

Dostępność w Polsce

  • Gliwice (Narodowy Instytut Onkologii).

  • Wieliszew (Instytut Chirurgii Cybernetycznej).

  • Poznań (Wielkopolskie Centrum Onkologii).
    Systemy te są wykorzystywane zarówno w ramach NFZ, jak i odpłatnie.

Podsumowanie

  • CyberKnife to elastyczna platforma SRS/SBRT: od guzów mózgu po płuca, wątrobę, prostatę czy kręgosłup.

  • Jest droższy w serwisie niż GK (roczne kontrakty), ale eliminuje problem izotopów.

  • W Polsce zyskuje popularność jako uzupełnienie Gamma Knife i linaków w onkologii.

  • Największe atuty: robotyka, śledzenie guza w czasie rzeczywistym, leczenie nieoperacyjnych nowotworów.

Tabela orientacyjnych kosztów inwestycji i serwisu dla CyberKnife

Poniżej tabela, którą możesz wykorzystać w artykule — szerokie widełki, bo dużo zależy od modelu, kontraktu, warunków lokalnych.

Pozycja Szacunkowy koszt / Uwagi
Zakup urządzenia (nowy) ~ US$3,0-5,5 mln — w zależności od wersji (np. CyberKnife M6, S7) i opcji (Synchrony, MLC, system obrazowania, mechanika).
Instalacja + adaptacja pomieszczenia US$200-500 tys. — przygotowanie bunkra lub pomieszczenia RT, chociaż nie tak duży jak dla GK z izotopem, ale wymagane osłony i wymagania dla radioterapii.
Wyposażenie dodatkowe Systemy obrazowania (CT, MRI jeśli potrzebne w planowaniu), systemy pozycjonowania pacjenta, markery/maski, QA sprzęt. Może dodać US$100-500 tys. zależnie od istniejącej infrastruktury.
Kontrakt serwisowy / utrzymanie roczne ~ US$150-300 tys+ — zależnie od poziomu SLA (częstotliwość konserwacji, czas reakcji, części, szkolenia). Jeśli urządzenie starsze, koszty części i przestojów mogą podnieść tę kwotę.
Koszt eksploatacji (energia, personel, QA, części) Zależnie od kraju i wolumenu: kilkadziesiąt-kilkaset tysięcy USD rocznie; w Polsce możliwe, że bliżej dolnej granicy, jeśli wolumen wysokiego.
Amortyzacja / użyteczność 8-12 lat typowa żywotność, choć to zależy od intensywności użycia i opcji technologicznych.
Koszt jednostkowy zabiegu SBRT / SRS Zależny od liczby frakcji; dla pojedynczej frakcji SRS w Polsce + koszty personelu / obrazowania może być w przedziale od kilkudziesięciu do kilkuset tysięcy złotych; dla SBRT wielofrakcyjnej – koszty jednostkowe niższe na sesję, ale więcej sesji.

📑 Przypadki kliniczne CyberKnife

🧠 Przypadek 1: Przerzuty raka piersi do mózgu (Gliwice, NIO)

  • Pacjentka: 52 lata, rozpoznany rak piersi z trzema przerzutami w mózgu.

  • Problem: klasyczna radioterapia całego mózgu (WBRT) groziła spadkiem funkcji poznawczych.

  • Metoda: CyberKnife – 3 zmiany potraktowane w 1 frakcji każda, frameless, precyzyjna nawigacja.

  • Wynik: stabilizacja wszystkich zmian, brak objawów neurotoksyczności, poprawa jakości życia.

  • Komentarz: CyberKnife pozwolił na ograniczenie napromieniania tylko do zmian, oszczędzając zdrową tkankę.

🫁 Przypadek 2: Nieoperacyjny guz płuca (Wieliszew, Instytut Chirurgii Cybernetycznej)

  • Pacjent: 68 lat, rak płuca, choroby towarzyszące → brak możliwości operacji.

  • Metoda: CyberKnife SBRT z synchronizacją oddechową (Synchrony). 5 frakcji po kilka Gy.

  • Wynik: regresja guza w kolejnych badaniach obrazowych, brak powikłań ze strony płuc, pacjent szybko wrócił do normalnego funkcjonowania.

  • Komentarz: przykład przewagi CyberKnife przy guzach poruszających się w rytmie oddychania — system śledzi zmianę w czasie rzeczywistym.

🔎 Przypadek 3: Rak prostaty (badania międzynarodowe, USA/Europa)

  • Pacjenci: mężczyźni z rakiem prostaty niskiego i średniego ryzyka.

  • Metoda: CyberKnife – 5 frakcji SBRT (hipofrakcjonowanie), zamiast klasycznej radioterapii 35–40 frakcji.

  • Wynik: porównywalna kontrola choroby po 5 latach jak w klasycznej RT; częstość działań niepożądanych podobna lub niższa (nietrzymanie moczu, impotencja).

  • Komentarz: CyberKnife znacząco skraca leczenie (z 7 tygodni do 1 tygodnia), co jest ogromnym udogodnieniem dla pacjentów i systemu ochrony zdrowia.



Lokalizacja guza / choroba Ośrodek Metoda Wynik kliniczny Komentarz
Przerzuty raka piersi do mózgu NIO Gliwice (Polska) CyberKnife SRS, 1 frakcja na zmianę Stabilizacja wszystkich zmian, brak neurotoksyczności Alternatywa dla WBRT – mniejsza toksyczność poznawcza
Nieoperacyjny guz płuca Instytut Chirurgii Cybernetycznej, Wieliszew (Polska) CyberKnife SBRT, 5 frakcji, synchronizacja oddechowa Regresja guza, brak powikłań płucnych Przewaga w guzach ruchomych (oddychanie)
Rak prostaty (niski/średni stopień) Badania wieloośrodkowe (USA/EU) CyberKnife SBRT, 5 frakcji Kontrola choroby po 5 latach porównywalna z klasyczną RT Leczenie skrócone z 7 tygodni do 1 tygodnia
Guzy kręgosłupa Ośrodki międzynarodowe CyberKnife SRS, 1–3 frakcje Dobra kontrola bólu, stabilizacja zmian Leczenie zmian przy rdzeniu kręgowym bez otwartej operacji
Nowotwory trzustki (nieoperacyjne) Badania USA CyberKnife SBRT, 3–5 frakcji Poprawa mediany przeżycia, kontrola bólu Opcja dla pacjentów niekwalifikujących się do operacji















Gamma Knife

Posted on by



Opis elementów (legenda)

  1. Kopuła źródeł (gantry sferyczne) – w grubej osłonie ołowiano-stalowej znajduje się matryca źródeł kobaltu-60 (w nowszych modelach zwykle 192 źródła w 8 sektorach).

  2. Kasety źródłowe Co-60 – zamknięte kapsuły izotopu; ich aktywność maleje (T½ ≈ 5,26 roku), więc co kilka lat wymienia się je, aby utrzymać sensowny czas zabiegu.

  3. Sektory/okna kolimacyjne – osiem niezależnych sektorów, które otwierają/zamykają wiązki.

  4. Kolimatory (4 / 8 / 16 mm; kompozytowe “shots”) – formują rozmiar „plamki” w mózgu. Sektory można łączyć (różne średnice/ czasy w sektorach), aby “wyrzeźbić” izodozę pod kształt zmiany.

  5. Stół pacjenta (sofa) – robot 6D – precyzyjnie wprowadza głowę do izocentrum; umożliwia mikrokorekty w XYZ oraz rotacjach.

  6. Immobilizacja stereotaktyczna –
    • Rama Leksell (G-frame): sztywne zamocowanie do czaszki (najwyższa precyzja), lub
    • Maska termoplastyczna (w Icon/Esprit) – bezinwazyjna, zwykle z monitorowaniem ruchu.

  7. HDMM – system wykrywania ruchu – kamera IR śledzi znacznik na nosie; jeśli ruch > ustalony próg (np. ~0,5–1 mm), system wstrzymuje emisję.

  8. CBCT / obrazowanie kV (nowsze wersje) – tomografia stożkowa wbudowana do weryfikacji położenia; starsze układy używały rejestracji obrazów zewnętrznych (MRI/CT) i projekcji rentgenowskich.

  9. Osłony i blok drzwiowy – grube drzwi z blokadą (interlock), sygnalizacja BEAM ON; bez zamknięcia drzwi wiązka nie wystartuje.

  10. Czujniki dawki / system monitorujący – komory monitorowe w torze promieniowania kontrolują moc dawki i zatrzymują emisję przy odchyłce.

  11. Konsola sterująca – uruchamianie frakcji, podgląd pozycji, interlocki, raporty.

  12. TPS (Leksell GammaPlan) – planowanie odwrotne, fuzja obrazów (MRI, CT), wyznaczanie „shotów” (pozycji/średnic/czasów w sektorach).

  13. Układy chłodzenia/HVAC i zasilanie – utrzymują stabilną temperaturę elektroniki/napędów; błąd → przerwa/komunikat serwisowy.

Jak przebiega zabieg (w 6 krokach)

  1. Plan: fuzja MRI/CT, kontury celu i narządów krytycznych (OAR), dobór “shotów” (pozycje/średnice/czas sektorów).

  2. Unieruchomienie: rama lub maska; znacznik do HDMM (gdy maska).

  3. Weryfikacja pozycji: CBCT/kV → dopasowanie do planu; ewentualne mikroprzesunięcia stołem.

  4. Emisja: otwierają się odpowiednie sektory/kolimatory; dziesiątki–setki wąskich wiązek z różnych kierunków spotykają się w ognisku.

  5. Kontrola ruchu: HDMM wstrzymuje wiązkę przy przekroczeniu progu; operator koryguje i wznawia.

  6. Raport: system zapisuje logi dawki/pozycjonowania i generuje raport sesji.















Co to jest Gamma Knife

  • Gamma Knife (często „Leksell Gamma Knife”, produkcji firmy Elekta) to urządzenie do stereotaktycznej radiochirurgii mózgu. Nie jest to nóż chirurgiczny, lecz system wykorzystujący źródła promieniowania gamma (zazwyczaj kobalt-60) do bardzo precyzyjnego naświetlania zmian w mózgu, np. guzów, malformacji naczyń, czy zaburzeń funkcjonalnych. nap.nationalacademies.org+3elekta.com+3nap.nationalacademies.org+3

  • Charakteryzuje się wysoką precyzją — wiązki gamma są prowadzone z wielu kierunków, a ich ognisko (miejsce sumowania dawek) leży dokładnie w obszarze celu, co minimalizuje uszkodzenie zdrowej tkanki. Siteman Cancer Center+2nap.nationalacademies.org+2

Do czego się używa — wskazania

Gamma Knife stosuje się przede wszystkim w leczeniu zmian mózgowych. Najczęstsze wskazania:

  • Guzy mózgu: przerzuty, meningiomy, nerwiaki przedsionkowe (acoustic neuromas), guzy przysadki, nowotwory pierwotne mózgu. elekta.com+1

  • Malformacje naczyniowe: arteriovenous malformations (AVM) itp. INESSS+1

  • Zaburzenia funkcjonalne: neuralgia trójdzielna (trigeminal neuralgia), drżenie essentialne, inne choroby ruchowe i bólowe. INESSS+1

Case studies / przykłady (badania, koszty, realne doświadczenia)

Kilka przykładów z literatury:

  1. Agrawal et al. (2025, Indie) — analiza kosztów i rentowności centrum Gamma Knife w największym ośrodku neurochirurgii w Indiach. Ustalono, że średni koszt jednego zabiegu wynosił ~ US$2,469 (ok. 1,73 lakh INR). Główne koszty: maszyny i sprzęt (~43.6%), personel (~32.5%), energia elektryczna (~9.7%), serwis sprzętu (~8.6%). Kapitałowa inwestycja zależała od tego, czy centrum miało własne MRI. Bez MRI — mniejsze koszty. PLOS

  2. Porównanie kosztów Gamma Knife vs. modyfikowanych akceleratorów liniowych (Linac) w Australii — w przypadku dużego zapotrzebowania Gamma Knife może być bardziej opłacalny, ale jeśli liczba pacjentów jest niewielka, koszty jednostkowe stają się wysokie. ResearchGate

  3. Analiza jakości planowania leczenia dla przypadków nerwiaka przedsionkowego — badanie pokazuje, że istnieje znaczna zmienność w jakości planów między różnymi ośrodkami i planistami. To oznacza, że nie zawsze efekt „na papierze” jest taki sam — planowanie ma wielkie znaczenie. arxiv.org

Porównanie z innymi technologiami

Porównując Gamma Knife z alternatywami:

Cecha Gamma Knife Linac / akceleratory liniowe / inne techniki
Źródło promieniowania Promieniowanie gamma z kobaltu-60; wiele źródeł, sumują się w ognisku. nap.nationalacademies.org+2nap.nationalacademies.org+2 Zazwyczaj promieniowanie X generowane przez akcelerator liniowy; może być używany do radioterapii frakcjonowanej, SBRT itp.
Precyzja Bardzo wysoka, szczególnie w ośrodkach z odpowiednią infrastrukturą; małe marginesy wokół zmiany. elekta.com+2INESSS+2 Zależy od konkretnego systemu, obrazowania, systemu pozycjonowania; nowsze linaki z obrazowaniem i systemami adaptacyjnymi poprawiają precyzję.
Zakres zastosowań Głównie mózg i struktury wewnątrzczaszkowe, ograniczona możliwość dla ciała. elekta.com+1 Mogą być używane także w radioterapii ciała (np. SBRT), gdy konieczne; większa elastyczność geograficzna zastosowań.
Koszty inwestycyjne Wysokie — zakup maszyny + przygotowanie pomieszczeń (ekranowanie, zabezpieczenia radiacyjne) + infrastruktura. › Użytkowane źródła Co-60 wymagają wymiany co kilka lat. nap.nationalacademies.org+2gao.gov+2 Zależnie od klasy — prostsze linaki mogą być tańsze; ale nowoczesne systemy z obrazowaniem, robotami, MR-guidance etc. są bardzo kosztowne.
Koszty eksploatacji i serwisu Utrzymanie źródeł, bezpieczeństwo radiacyjne, certyfikacje, serwis mechaniczny i elektroniczny. Źródła Co-60 słabną z upływem czasu (rozpad, malejąca aktywność) → konieczność wymiany. nap.nationalacademies.org+1 Koszty związane z elektroniką, systemami chłodzenia, obrazowaniem, wymagania dotyczące jakości, etc. Mogą być wysokie, ale części zamienne mogą być bardziej dostępne w niektórych systemach.

Firmy / producenci

  • Najbardziej znany producent Gamma Knife to Elekta AB (Szwecja) — Leksell Gamma Knife. nap.nationalacademies.org+3coherentmarketinsights.com+3Wikipedia+3

  • Inni konkurenci lub producenci urządzeń podobnych / uczestniczących w rynku radiochirurgii i stereotaktycznej radioterapii: Varian Medical Systems, Accuray (CyberKnife), Chińskie firmy (np. opisane urządzenia „Gyro Knife” w Chinach). nap.nationalacademies.org+1

  • Firmy produkujące systemy wsparcia, obrazowania, planowania leczenia, oprogramowanie oraz serwis tych urządzeń również są częścią ekosystemu. mordorintelligence.com+1

Kwestie serwisowe, usterki, eksploatacja

Źródła (Co-60)

  • Każdy Gamma Knife zawiera około 200 źródeł Co-60. Całkowita aktywność takiego zestawu nowo załadowanego urządzenia to rząd ~6 000 curie (≈222 TBq). nap.nationalacademies.org

  • Kobalt-60 ma okres półtrwania ~ 5,26 lat, co oznacza, że z czasem aktywność maleje, zmniejsza się efektywna dawka, czas zabiegu może się wydłużać. Po pewnym czasie konieczna jest wymiana źródeł. nap.nationalacademies.org+1

  • Koszt wymiany źródeł Co-60 to jedna z większych pozycji kosztowych. W zależności od kraju, regulacji i wielkości źródeł, wymiana co 4-5 lat może kosztować od US$800,000 do US$1 milion lub więcej. gao.gov

Usterki / awarie

  • Mechaniczne części: ruchome elementy do pozycjonowania, mocowanie ramy/stelażu (frame) albo maski, łóżko pacjenta itp.

  • Elektronika i systemy kontrolne: systemy obrazowania (MRI, CT jeśli są używane w planowaniu), systemy pozycjonowania, oprogramowanie planujące dawki promieniowania.

  • Wymogi bezpieczeństwa radiacyjnego, osłony, szczelność, detektory monitorujące promieniowanie mogą ulegać degrade’owi.

  • Zasilanie, chłodzenie, systemy klimatyzacji w pomieszczeniach — mają znaczenie, bo utrzymanie stabilnych warunków to część gwarancji dokładności i bezpieczeństwa.

Serwis i regulacje

  • Ze względu na użycie materiału promieniotwórczego (Co-60) wymagane są licencje, kontrole, regulacje lokalne, transport, utylizacja starych źródeł. nap.nationalacademies.org+1

  • Wymagana infrastruktura: pomieszczenia z odpowiednim ekranowaniem, monitoring promieniowania, procedury bezpieczeństwa dla personelu i pacjentów.

  • Regularne kontrole jakości (QA) i weryfikacje planów leczenia, potwierdzanie, że system dostarcza dawkę zgodnie z planem. arxiv.org+1

Koszty

Poniżej szacunkowe koszty związane z zakupem, eksploatacją, naprawami — oczywiście zależą od kraju, kursów, wielkości jednostki, miejscowych regulacji.

Pozycja Szacunkowy koszt / uwagi
Zakup urządzenia + instalacja + przygotowanie pomieszczeń / ekranowanie ~ US$3-4 miliony sam sprzęt / jednostka (gamma-based SRS), plus kolejne US$1-2 miliony na przygotowanie infrastruktury (ekranowanie, systemy bezpieczeństwa, budowa pomieszczeń). nap.nationalacademies.org
Koszt procedury (jednego zabiegu) W zależności od kraju i liczby pacjentów; np. wspomniane ok. US$2,469 w Indiach. PLOS
Wymiana źródeł Co-60 Co ok. 4-5 lat; koszt rzędu US$800,000-1,000,000 lub więcej, zależnie od wielkości źródeł i regulacji. gao.gov
Koszty utrzymania / serwisu rocznie W literaturze: ~US$10,000 rocznie to typowa wartość kosztów bieżących serwisu dla gamma-based SRS urządzeń (nie licząc źródeł). nap.nationalacademies.org
Czas amortyzacji / użytkowania Użyteczna żywotność urządzenia typu Gamma Knife zazwyczaj to ~10 lat (chociaż z wymianą źródeł, z biegiem czasu mogą być aktualizacje). nap.nationalacademies.org

Wady / ograniczenia

  • Ograniczenie działania do mózgu / struktur wewnątrzczaszkowych. Nie nadaje się do większości nowotworów poza czaszką. elekta.com+1

  • Koszt źródeł i ich wymiany. Długie terminy regulacyjne, transport, utylizacja.

  • Spadek aktywności źródeł: wymaga planowania tak, by zabiegi były ciągłe i by wykorzystanie maszyny było wysokie — inaczej jednostkowy koszt przez niższe wykorzystanie rośnie.

  • Wysokie wymagania infrastrukturalne — budowa, ekranowanie, regulacje bezpieczeństwa, personel z kompetencjami z zakresu fizyki medycznej.

Podsumowanie i rekomendacje

  • Gamma Knife jest technologią bardzo wartościową tam, gdzie potrzeba wysokiej precyzji i minimalizacji uszkodzeń tkanek zdrowych, zwłaszcza w leczeniu mózgu i schorzeń neurologicznych.

  • Opłacalność zależy silnie od liczby pacjentów — im więcej zabiegów rocznie, tym lepsze rozłożenie kosztów inwestycyjnych i serwisowych.

  • W kontekście planowania nowego ośrodka należy bardzo dobrze ocenić koszty źródeł Co-60, koszty regulacyjne, serwis, szkolenia personelu, wymagania budowlane.

Gamma Knife w Polsce: gdzie i do czego

  • Technologia: Leksell Gamma Knife (Elekta) – radiochirurgia stereotaktyczna mózgu z wielu źródeł Co-60, submilimetrowa precyzja. Elekta

  • Ośrodki w PL: Centrum Gamma Knife Warszawa (Kondratowicza 8; NFZ od 05.08.2011), oficjalna lista Elekty też wskazuje ten adres. Gammaknife+1

  • Wskazania: przerzuty do mózgu, meningiaki, nerwiak przedsionkowy, AVM, neuralgia trójdzielna i wybrane zaburzenia czynnościowe. Elekta

Popularne alternatywy w PL

  • CyberKnife (Accuray) – robotyczny akcelerator (bez izotopu), SRS/SBRT; ośrodki: Gliwice (NIO), Wieliszew k. Warszawy (Instytut Chirurgii Cybernetycznej), Poznań (WCO). gliwice.nio.gov.pl+2medquest.eu+2

  • Linac SRS (np. Elekta Versa HD, Varian TrueBeam) – linak przystosowany do SRS/SRT (frameless, IGRT/VMAT). Elekta+1

  • ZAP-X (ZAP Surgical) – dedykowana radiochirurgia czaszkowa bez kobaltu i bez bunkra (samoochronny), instalacje w PL: Olsztyn (USK), zapowiedziana Gdańsk (Copernicus). ZAP Surgical+2ZAP Surgical+2

Szybkie porównanie (klinika + infrastruktura + koszty)

Cecha Gamma Knife CyberKnife Linac SRS (Versa HD/TrueBeam) ZAP-X
Źródło Co-60 (ok. 200–201 źródeł) Linak Linak Linak 3 MV (dedykowany SRS)
Bunker Wymagany Wymagany Wymagany Brak bunkra (self-shielded)
Wymiana źródeł Co 4–5 lat, ~US$0.8–1.0 M Brak Brak Brak (brak Co-60)
Zakres Głównie mózg Mózg + SBRT (płuco, wątroba, prostata…) Uniwersalny (SRS + RT) Mózg/głowa-szyja
Immobilizacja Rama / maska (Icon – frameless) Frameless Frameless Frameless
Dostępność w PL Warszawa Gliwice, Wieliszew, Poznań Liczne ośrodki RT Olsztyn (+ Gdańsk w przygot.)
Atuty Najwyższa precyzja czaszki Elastyczność anatomiczna Uniwersalność i skalowanie Brak kobaltu i bunkra, niskie koszty infrastruktury
Ograniczenia Izotop + logistyka Dłuższe czasy przy wielu frakcjach Potrzeba top spec i QA Nowsza technologia, dostępność

Źródła: koszty Co-60 i cykl wymian (US GAO), charakterystyki systemów Elekta/Accuray, info o ZAP-X (self-shielded, no-cobalt) i instalacjach w PL; dostępność CyberKnife w Gliwicach/Wieliszewie/Poznaniu. ZAP Surgical+8gao.gov+8Elekta+8

Case studies & real-world koszty procedur

  • Analiza ekonomiczna centrum Gamma Knife: średni koszt zabiegu ~US$2,469; główne składowe: sprzęt ~44%, personel ~33%, energia ~10%, serwis ~9%. (duży ośrodek, Indie; dobry punkt odniesienia do kosztów jednostkowych vs wolumen) Clinics on Call

Serwis, usterki, koszty napraw – praktycznie

Gamma Knife (Co-60)

  • Największa pozycja: wymiana źródeł co 4–5 lat (~US$0.8–1.0 M), planować z wyprzedzeniem (licencje, transport, ochrona, utylizacja). gao.gov+1

  • Typowe usterki: układ pozycjonowania/couch, drzwi/miarka kolimatora, sensory bezpieczeństwa, system sterowania; objawy: przerwania sesji, błędy pozycjonowania, alarmy osłon. (ramy/zakładki – również aspekty workflow). (Przykłady operacyjne z literatury i praktyk wycofań/serwisu.) oncologysystems.com

  • Wpływ rozpadu Co-60: spadek dawki/czasów; większość ośrodków wymienia źródła co ~5–7 lat aby utrzymać przepustowość. PMC

Szacunki roczne (poza źródłami): kontrakty serwisowe i QA zazwyczaj „niższe” niż dla linaków, ale bardzo zależne od umowy i regionu (rzędu kilkanaście–kilkadziesiąt tys. USD/rok). (Uwaga: duża zmienność; planuj razem z kosztem źródeł jako TCO.) gao.gov

CyberKnife / Linac SRS

  • Kontrakty serwisowe: rozrzut od ~US$40k mediana (analiza instytucjonalna) do US$300k+ rocznie (komercyjni dostawcy/nowe top-klasy systemy). Ceny zależą od wieku, opcji (imaging, MLC), SLA i części. PMC+1

  • Typowe usterki: ramię robotyczne/jointy (CK), lampy kV/CBCT, moduły RF/gantry (linaki), chłodzenie, oprogramowanie TPS/dosy; objawy: „machine interlock”, drift izocentrum, artefakty obrazowania.

ZAP-X

  • Brak kosztu wymiany izotopu i brak bunkra (oszczędności infrastrukturalne rzędu ~US$1 M wg producenta). Serwis linakowy, ale na platformie dedykowanej do SRS czaszki. ZAP Surgical

Koszty inwestycji (orientacyjnie)

  • Gamma Knife (nowy + budowa): urządzenie kilka mln USD + bunker/osłony; kluczowy element TCO to cykliczna wymiana źródeł. (Analizy NASEM/raporty branżowe) gao.gov

  • Linak SRS / CyberKnife: nowy high-end ~US$3–5+ M; rynek wtórny (używane/refurb) ~US$0.3–0.75 M (+ instalacja). Serwis kontraktowy potrafi być US$150–300k/rok+. oncologysystems.com+1

  • ZAP-X: oszczędza bunker (~US$1 M) i Co-60 (~US$1 M co 4–5 lat); nadal CAPEX urządzenia i kontrakt serwisowy. (dane producenta) ZAP Surgical

Co dziś wybrać w Polsce (perspektywa operacyjno-biznesowa)

  • Duży wolumen czaszkowych SRS i minimalizacja dawki poza celem: rozważyć Gamma Knife lub ZAP-X (dedykowane platformy czaszkowe); Gamma Knife – bardzo dojrzały ekosystem i uznana precyzja; ZAP-X – niższy TCO (brak kobaltu/bunkra). Elekta+1

  • Potrzeba elastyczności (czaszka + SBRT trzonu): CyberKnife lub linak SRS (Versa HD/TrueBeam) – jedna platforma do wielu lokalizacji i workflow RT. gliwice.nio.gov.pl+1

  • Refundacja/NFZ: Gamma Knife Warszawa informuje o leczeniu w ramach NFZ; szczegóły kwalifikacji/refundacji zależą od rozpoznania i koszyka świadczeń – warto sprawdzić aktualne komunikaty NFZ (dyrektywa/świadczenia gwarantowane). Gammaknife+1

Checklist dla zakupu/serwisu (PL/EU)

  1. Model finansowy TCO 10-lat: CAPEX + źródła (GK)/bunker/serwis/SLA + QA + przestoje (utracone przychody). gao.gov

  2. Logistyka izotopu (GK): licencje, transport, ochrona, utylizacja – harmonogramować z 12–18 mies. wyprzedzeniem. oncologysystems.com

  3. Dostępność serwisu w PL: lokalny partner (Elekta Polska/Accuray), części krytyczne na miejscu, czasy reakcji. Elekta+1

  4. QA i zespół: doświadczony fizyk med., planista SRS; jakość planów silnie zależy od doświadczenia. Elekta

Case: 55-letnia obserwacja pacjentki z craniopharyngiomą leczonej Gamma Knife

  • W roku 1968 wykonano jeden z pierwszych zabiegów Gamma Knife u 21-letniej kobiety z craniopharyngiomą (guzem nad-/podwzrokowym). PubMed

  • Guz miał wymiary ~2 × 2,5 cm, lokalizowany w obszarze suprasellar. PubMed

  • Dawka: 50 Gy przy użyciu 179 wiązek promieniowania gamma (źródła Co-60). PubMed

  • W ciągu tych 55 lat pacjentka była wielokrotnie obserwowana. Wystąpiły 4 nawroty składowych torbielowatych, które leczono stereotaktyczną punkcją i instylacją radioizotopu Yttrium-90; część stała guza pozostała stabilna, nie było potrzeby powtarzania GKRS. PubMed

  • Efekty uboczne: utrata pola widzenia (lateral quadrant anopsia) oraz deficyty endokrynologiczne, wymagające leczenia farmakologicznego. PubMed

  • Pomimo tego, pacjentka żyje aktywnie do dziś (~76 lat po operacji). PubMed



Przypadek kliniczny z Polski

Tytuł: „Leczenie za pomocą Gamma Knife łagodnych guzów hamartoma – przypadek kliniczny”
Autorzy: A. Mitek, A. Lech, A. Dawidowska — Exira Gamma Knife, Katowice yadda.icm.edu.pl

Opis:

  • Pacjent: 10-letnia dziewczynka z hamartomą podwzgórza (hypothalamic hamartoma). yadda.icm.edu.pl

  • Lokalizacja: podwzgórze, zmiana hamartomatyczna, która powodowała napady padaczkowe. yadda.icm.edu.pl

  • Metoda: leczenie Gamma Knife (Exira Katowice), stereotaktyczne naświetlanie jednej frakcji. Użyto masy źródeł Co-60 (urządzenie z 192 źródłami, sektorami i kolimatorami 4, 8, 16 mm) yadda.icm.edu.pl

  • Wynik: napady padaczkowe ustąpiły po około 2 miesiącach; poprawiła się jakość życia pacjentki. yadda.icm.edu.pl

  • Wnioski: radiochirurgia Gamma Knife w dzieciństwie w zmianach typu hamartoma podwzgórza może być bezpieczna i skuteczna. yadda.icm.edu.pl

Inne publikacje / doświadczenia z Polski

  1. „Unilateral gamma knife thalamotomy for tremor – ocena dwuroczna”
    Grupa z Centrum Gamma Knife, Warszawa. Badanie prospektywne, pacjenci z drżeniem (choroba Parkinsona i drżenie samoistne). W obserwacji 2 letniej oceniano skuteczność i bezpieczeństwo. PubMed

    • Wynik: brak istotnych działań niepożądanych przez dwa lata; redukcja drżenia widoczna po roku; nie zauważono pogorszenia funkcji poznawczych, mowy, równowagi. PubMed

  2. „Doświadczenia Centrum Gamma Knife Warszawa w napromienianiu o wysokiej precyzji patologii wewnątrzczaszkowych. Doświadczenie ośmioletnie”
    Autorzy: Mirosław Ząbek i współpracownicy. Abstrakt opisujący wieloletnie doświadczenie praktyczne z leczeniem zmian wewnątrzczaszkowych (guzy, przerzuty, schorzenia funkcjonalne) w Centrum w Warszawie. nauka.pib-nio.pl

    • Ujęto zakres przypadków, stosowane dawki, dokładność, komplikacje — choć PDF pełny może być ograniczony dostępem. nauka.pib-nio.pl

  3. Neuralgia trójdzielna / neuralgia językowo-gardłowa
    Centrum Gamma Knife w Warszawie informuje o sukcesach w leczeniu neuralgii trójdzielnej — ponad 1600 pacjentów do tej pory; niedawno także neuralgii językowo-gardłowej jako rzadszego przypadku. Gammaknife



🧠 Przypadek 1: Hamartoma podwzgórza u dziecka (Exira Gamma Knife, Katowice)

  • Pacjent: dziewczynka, 10 lat.

  • Diagnoza: hamartoma podwzgórza powodująca ciężkie napady padaczkowe.

  • Metoda: stereotaktyczna radiochirurgia Gamma Knife; użyto kolimatorów 4–16 mm, pojedyncza sesja, dawka skupiona w obszarze zmiany.

  • Wynik: napady padaczkowe ustąpiły po 2 miesiącach, znacząca poprawa jakości życia, brak ciężkich powikłań.

  • Komentarz: GKRS jest bezpieczną alternatywą u dzieci w trudno operacyjnych guzach podwzgórza.
    Źródło: Mitek A. i in., Exira GK Katowice

🤲 Przypadek 2: Radiochirurgia thalamotomy u chorych z drżeniem (Centrum GK, Warszawa)

  • Pacjenci: grupa dorosłych z chorobą Parkinsona i drżeniem samoistnym.

  • Diagnoza: nasilone drżenie uniemożliwiające codzienne funkcjonowanie.

  • Metoda: jednostronna gamma-knife thalamotomy; dawka ablacyjna w obrębie jądra wzgórza.

  • Wynik: po 1 roku – istotna redukcja drżenia, brak powikłań poznawczych, mowy i równowagi; efekt utrzymany do 2 lat obserwacji.

  • Komentarz: GKRS thalamotomy to skuteczna alternatywa dla klasycznej talamotomii chirurgicznej czy głębokiej stymulacji mózgu.
    Źródło: PubMed ID 38742610, Warszawa GK

😣 Przypadek 3: Neuralgia trójdzielna i językowo-gardłowa (Warszawa GK)

  • Pacjenci: >1600 osób z neuralgią trójdzielną leczonych w Warszawie; pojedyncze przypadki neuralgii językowo-gardłowej.

  • Diagnoza: przewlekły, napadowy ból neuropatyczny, oporny na leczenie farmakologiczne.

  • Metoda: Gamma Knife – pojedyncze napromienianie korzenia nerwu czaszkowego.

  • Wynik: ustąpienie lub znaczące złagodzenie bólu u większości pacjentów; w neuralgii językowo-gardłowej – skuteczny efekt w pierwszych przypadkach w Polsce.

  • Komentarz: GKRS staje się „złotym standardem” dla chorych, którzy nie kwalifikują się do mikrochirurgicznej dekompresji.
    Źródło: GammaKnife.pl – komunikat 2025



ZAP-X

Posted on by



ZAP-X – nowoczesna radiochirurgia stereotaktyczna (SRS)

1. Co to jest ZAP-X?

ZAP-X to kompaktowy, dedykowany system stereotaktycznej radiochirurgii (SRS) przeznaczony głównie do leczenia zmian wewnątrzczaszkowych. Wykorzystuje akcelerator liniowy (~3 MeV) i samowystarczalne osłony, dzięki czemu:

  • nie wymaga bunkra radioterapeutycznego,

  • nie korzysta z radioaktywnego kobaltu (brak kosztownych wymian źródeł),

  • może być instalowany również w mniejszych ośrodkach.

Twórcą koncepcji jest prof. John R. Adler, znany także jako pomysłodawca CyberKnife.

2. Wskazania kliniczne (przykłady)

  • Przerzuty do mózgu,

  • Oponiaki, nerwiaki nerwu słuchowego,

  • Wybrane glejaki,

  • Malformacje naczyniowe,

  • Neuralgia trójdzielna i inne wskazania czynnościowe,

  • Zmiany w okolicy oczodołu i podstawy czaszki.

3. Jak wygląda procedura ZAP-X?

  1. Planowanie: rezonans MRI (często z CT), wyznaczenie celu, przygotowanie maski termoplastycznej.

  2. Ustawienie: automatyczne pozycjonowanie i kontrola obrazowa.

  3. Leczenie: podanie wiązki w jednej frakcji lub w kilku sesjach; pacjent nie odczuwa bólu.

  4. Po zabiegu: szybki powrót do aktywności, kontrolne badania obrazowe.

4. Instalacje na świecie

System został zatwierdzony w USA, Europie i Japonii. Liczba ośrodków rośnie – w 2025 roku leczonych było już kilka tysięcy pacjentów. W Europie pojawiają się kolejne instalacje (np. Niemcy, Francja, Włochy).

5. Porównanie z innymi systemami

Kryterium ZAP-X Gamma Knife CyberKnife Klasyczny LINAC SRS
Źródło promieniowania LINAC ~3 MeV Co-60 (wiele źródeł) LINAC 6 MV, robotyczny LINAC 6–10 MV
Bunkier / osłony brak bunkra (samowystarczalne osłony) wymagane ciężkie osłony wymagany bunkier RT wymagany bunkier RT
Zakres zastosowań głowa / szyja głowa głowa + ciało (SBRT) głowa + ciało (SBRT)
Izotopy brak tak (wymiana źródeł Co-60) brak brak
Instalacja w małych ośrodkach ułatwiona trudna trudna trudna
Koszt zakupu (orientacyjnie) ok. 1,8 mln USD (2019) wyższy, plus koszty źródeł wyższy, robot + bunkier zależny od konfiguracji

6. Koszty i infrastruktura

  • Zakup: raportowano ok. 1,8 mln USD (2019, rynek USA).

  • Infrastruktura: brak bunkra pozwala oszczędzić dodatkowo 1–2 mln USD.

  • Eksploatacja: brak wymian Co-60 obniża koszty utrzymania i administracji.

  • Refundacje: zależne od kraju; w większości systemów SRS jest finansowany w ramach onkologii.

7. Serwis i możliwe usterki

Rutynowe czynności:

  • Codzienne/tygodniowe testy jakości wiązki i geometrii,

  • Przeglądy okresowe producenta (LINAC, kolimacja, system pozycjonowania),

  • Testy end-to-end z fantomami.

Znane wyzwania:

  • Raportowano niedoszacowania czasu zabiegu przez kalkulator systemowy – zalecane buforowanie w harmonogramie,

  • Wymagane są specjalistyczne szkolenia zespołu i regularne QA.

8. Najczęstsze pytania

Czy ZAP-X leczy jednym zabiegiem?
Najczęściej tak, ale możliwe jest też podanie w kilku frakcjach.

Czy można zainstalować bez bunkra?
Tak – to jedna z największych zalet ZAP-X, choć wymagane są audyty ochrony radiologicznej.

Jak pacjent odczuwa terapię?
Zabieg jest bezbolesny, głowa stabilizowana maską, powrót do aktywności tego samego dnia.

9. Bunkier i osłony radiacyjne

Tradycyjne systemy (Gamma Knife, CyberKnife, klasyczny LINAC SRS):

  • wymagają ciężkich osłon betonowych o grubości kilkudziesięciu centymetrów,

  • potrzebne są specjalne drzwi radiacyjne, wentylacja i monitoring,

  • koszt budowy bunkra RT to zwykle 1–2 mln USD dodatkowo do ceny samego urządzenia,

  • budowa bunkra wydłuża czas uruchomienia (projekt, zgody, wykonanie – często 12–24 miesiące).

ZAP-X:

  • system ma samowystarczalne osłony (self-shielding) wbudowane w konstrukcję,

  • promieniowanie poza urządzeniem spada do poziomów spełniających normy ochrony radiologicznej już w odległości kilku metrów od izocentrum,

  • oznacza to, że ZAP-X można zainstalować w zwykłym pomieszczeniu klinicznym z kontrolą dostępu, bez inwestycji w bunkier,

  • pozwala to na lokalizację także w mniejszych szpitalach, które wcześniej nie mogły pozwolić sobie na radioterapię stereotaktyczną.

ℹ️ Podsumowanie:
ZAP-X to nowa generacja radiochirurgii stereotaktycznej – kompaktowa, samowystarczalna, bez kobaltu i bunkra, co czyni ją atrakcyjną alternatywą dla Gamma Knife i CyberKnife, szczególnie w mniejszych ośrodkach.

Kryterium Tradycyjny LINAC / Gamma Knife / CyberKnife ZAP-X
Potrzeba bunkra Tak – betonowe ściany 1–2 m, drzwi ochronne Nie – osłony samowystarczalne w urządzeniu
Koszt budowy bunkra ok. 1–2 mln USD (w zależności od kraju i norm) 0 USD (brak bunkra)
Czas realizacji 12–24 miesiące (projekt, pozwolenia, budowa) kilka tygodni (standardowe pomieszczenie kliniczne)
Powierzchnia wymagana duża sala bunkrowa, dodatkowe zaplecze techniczne kompaktowe pomieszczenie zabiegowe
Bezpieczeństwo radiacyjne zapewnione przez betonowe osłony i systemy blokad zapewnione przez samoscreening (self-shielding) urządzenia
Elastyczność lokalizacji tylko duże centra onkologiczne / RT także mniejsze szpitale, kliniki neurochirurgiczne
