Neurofibromatoza

Posted on by

Neurofibromatoza

NF1 (Neurofibromatoza typu 1, choroba von Recklinghausena)

  • Gen: mutacja w genie NF1 na chromosomie 17 → koduje białko neurofibrominę (działa jak supresor nowotworowy).

  • Objawy:

    • plamy „café-au-lait” na skórze,

    • piegi w okolicach pachwin i pach,

    • liczne nerwiaki (neurofibroma),

    • guzki Lischa (małe zmiany w tęczówce),

    • możliwe guzy OUN (np. glejaki nerwu wzrokowego),

    • deformacje kostne (skolioza, dysplazje).

  • Dziedziczenie: autosomalnie dominujące, duża zmienność objawów nawet w tej samej rodzinie.

  • Częstość: 1 na ok. 3000 urodzeń.

NF2 (Neurofibromatoza typu 2)

  • Gen: mutacja w genie NF2 na chromosomie 22 → koduje merlinę (schwannominę).

  • Objawy:

    • obustronne schwannoma nerwu VIII (nerwu słuchowego) → postępująca głuchota, szumy uszne, zaburzenia równowagi,

    • inne guzy OUN (meningioma, ependymoma),

    • zmiany oczne (zaćma podtorebkowa tylna).

  • Częstość: rzadsza niż NF1 (ok. 1:25 000).

  • Dziedziczenie: autosomalne dominujące.

NF3

Tu jest mały haczyk 🙂

  • NF3 w klasycznej medycynie nie istnieje jako odrębna jednostka.

  • W starszej literaturze albo niektórych źródłach można spotkać określenia typu neurofibromatoza typu 3, ale zazwyczaj:

    • chodzi o schwannomatozę (uznawaną dziś za trzecią główną postać z grupy fakomatoz pokrewnych NF1/NF2),

    • albo o inne warianty mozaikowe.

  • Schwannomatoza charakteryzuje się mnogimi guzami osłonek nerwów (schwannoma), ale bez typowych objawów NF2 (czyli brak obustronnych guzów nerwu VIII).

👉 Podsumowując:

  • NF1 = plamy café-au-lait + neurofibroma + guzy OUN

  • NF2 = guzy nerwu słuchowego + meningioma/ependymoma

  • NF3 = schwannomatoza (rzadsza, kontrowersyjna klasyfikacja).



🧬 Neurofibromatoza – trzy przykłady kliniczne

1. NF1 (choroba von Recklinghausena)

Pacjent: 12-letni chłopiec
Objawy początkowe: liczne plamy café-au-lait widoczne od wczesnego dzieciństwa, piegi w okolicach pachowych.
Przebieg: w wieku 10 lat pojawiły się miękkie guzki podskórne (neurofibroma skórne), a w badaniu okulistycznym – guzki Lischa w tęczówce.
Badania: rezonans magnetyczny głowy wykazał glioma nerwu wzrokowego.
Postępowanie: obserwacja okulistyczna, konsultacje neurologiczne, wsparcie psychologiczne.
Uwagi: typowy obraz NF1 – zmiany skórne, guzy nerwów i ryzyko powikłań ocznych/neurologicznych.

2. NF2 (neurofibromatoza typu 2)

Pacjent: 28-letnia kobieta, studentka
Objawy początkowe: postępujące pogorszenie słuchu i szumy uszne w wieku 24 lat.
Przebieg: MRI wykazało obustronne guzy kąta mostowo-móżdżkowego (schwannoma nerwu VIII).
Objawy towarzyszące: zaburzenia równowagi, sporadyczne parestezje w kończynach.

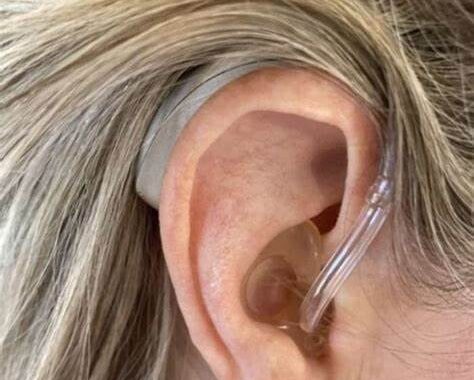

Postępowanie: operacyjne usunięcie jednego guza, implant słuchowy typu ABI (auditory brainstem implant).
Uwagi: klasyczny przypadek NF2 – obustronne schwannomy nerwu słuchowego, prowadzące do głuchoty.

3. Schwannomatoza (NF3)

Pacjent: 45-letni mężczyzna
Objawy początkowe: przewlekłe bóle kończyn od kilku lat, bez wyraźnych zmian skórnych.
Przebieg: badanie MRI wykazało liczne guzy osłonek nerwów obwodowych (schwannoma) na kończynach i tułowiu, brak zajęcia nerwu słuchowego.
Objawy: ból neuropatyczny oporny na klasyczne leki przeciwbólowe.
Postępowanie: leczenie operacyjne wybranych guzów, farmakoterapia bólu (gabapentyna, pregabalina), fizjoterapia.
Uwagi: schwannomatoza odróżnia się od NF2 brakiem guzów nerwu słuchowego i dominującymi dolegliwościami bólowymi.

✅ Te trzy przypadki dobrze pokazują różnice:

  • NF1 → skóra + guzy nerwów + objawy okulistyczne

  • NF2 → guzy nerwu VIII, zaburzenia słuchu/równowagi

  • NF3 → liczne schwannomy, głównie ból jako dominujący objaw





🔹 Co to są bramki DNA?

To układy logiczne zbudowane z cząsteczek DNA (lub RNA), które działają podobnie jak klasyczne bramki logiczne w elektronice (AND, OR, NOT, NAND, NOR, XOR…).

  • Wejściem są zwykle cząsteczki DNA (np. krótkie oligonukleotydy, które mogą się do siebie przyłączać).

  • Wyjściem jest reakcja biochemiczna: np. uwolnienie innego fragmentu DNA, emisja fluorescencji, zmiana struktury.

🔹 Jak to działa w praktyce?

  1. Komplementarność zasad – sekwencja A-T i G-C działa jak „dopasowanie wtyczki do gniazdka”.

  2. Strand displacement – jedna nić DNA może wypierać inną, jeśli ma lepsze dopasowanie – to mechanizm używany jako przełącznik.

  3. Reakcje enzymatyczne – np. polimerazy, nukleazy, ligazy – mogą pełnić funkcję przetwarzania sygnału.

🔹 Przykłady bramek DNA

  • AND: wyjście pojawia się tylko wtedy, gdy obecne są dwa różne oligonukleotydy wejściowe.

  • OR: wyjście pojawia się, gdy obecny jest przynajmniej jeden wejściowy fragment.

  • NOT: brak wyjścia, jeśli pojawi się określony inhibitor (np. nić komplementarna).

  • NAND/NOR: kombinacje powyższych.

🔹 Zastosowania

  • Biokomputery – działające w probówce (Adleman 1994: rozwiązanie problemu ścieżki Hamiltona przy użyciu DNA).

  • Diagnostyka medyczna – bramki DNA wykrywają kombinacje markerów genetycznych i dają sygnał (np. fluorescencję).

  • Terapie celowane – koncepcja „smart drugs”: lek aktywuje się tylko w obecności specyficznych sekwencji DNA/RNA (np. w komórkach nowotworowych).

  • Nanotechnologia – programowanie nanostruktur DNA (DNA origami) z logiką.



bramki DNA mogą być użyte w diagnostyce NF1/NF2/NF3?

Teoretycznie tak, praktycznie – jeszcze nie w rutynie klinicznej, ale w laboratoriach badawczych takie podejścia już są rozwijane.

1. Jak działałaby taka diagnostyka?

Zamiast klasycznego PCR/sekwencjonowania można zaprojektować biosensory DNA/RNA w formie bramek logicznych:

  • Wejście A: obecność mutacji w genie NF1 (np. konkretne „junction” w mRNA).

  • Wejście B: marker nadaktywnego szlaku RAS/MAPK (typowy dla NF1).

  • Wejście C: marker komórek Schwanna (NF2/NF3).

  • Wejście D (NOT): sekwencja kontrolna ze zdrowych tkanek.

Brama typu A AND B AND C AND NOT D uruchomiłaby sygnał (np. fluorescencję), tylko jeśli pacjent ma charakterystyczny profil NF.

2. Technologie możliwe do wykorzystania

  • Toehold switches (RNA) → mogą świecić fluorescencyjnie, gdy obecna jest konkretna sekwencja RNA.

  • DNA strand displacement → kaskady oligonukleotydów, które dają sygnał tylko przy odpowiedniej kombinacji wejść.

  • CRISPR-dCas12/13 → enzymy wykrywające RNA/DNA, mogą emitować sygnał fluorescencji po cięciu „reportera”.

3. Zalety w NF

  • Wielokryterialność: można od razu odróżnić NF1 od NF2 i schwannomatozy (NF3), bo każda ma inne sekwencje-geny docelowe.

  • Szybkość: test w probówce zamiast pełnego sekwencjonowania → taniej i szybciej.

  • Czułość: bramki DNA potrafią wykrywać pojedyncze kopie RNA.

4. Ograniczenia

  • Standaryzacja: każdy pacjent z NF1/NF2 może mieć inną mutację – więc trzeba by budować panele bramek.

  • Mozaikowatość: niektóre mutacje NF1 występują tylko w części komórek → bramka mogłaby przeoczyć wynik.

  • Praktyka kliniczna: dziś złotym standardem jest sekwencjonowanie (NGS, panel genów).

👉 Podsumowując:
Bramki DNA mogłyby być użyte jako biosensory do szybkiego screeningu NF, np. z krwi lub wymazu, ale obecnie stosuje się je tylko w eksperymentach. Najbliżej praktyki są CRISPR-diagnostyki (SHERLOCK, DETECTR), które działają jak „biologiczne bramki logiczne” i mogłyby być przeprojektowane na NF.

Założone „wejścia” (biosensory)

  • A_NF1 – patogenna mutacja NF1 (panel sond specyficznych / junction RNA).

  • B_RAS – sygnatura nadaktywnego RAS/MAPK (np. transkrypty: DUSP6, ETV4/5).

  • C_SCH – marker linii Schwanna (np. SOX10, NGFR/p75) – przydatny przy materiałach z guzów.

  • E_NF2 – patogenna mutacja NF2.

  • F_YAP – sygnatura aktywności YAP/TAZ (np. CTGF, CYR61) – typowe dla utraty merliny.

  • G_SMARCB1 – mutacja / utrata INI1.

  • H_LZTR1 – mutacja LZTR1.

Logika rozstrzygania

  • NF1-POS = A_NF1 OR ( B_RAS AND NOT E_NF2 AND NOT (G_SMARCB1 OR H_LZTR1) )

  • NF2-POS = E_NF2 AND ( F_YAP OR C_SCH ) AND NOT A_NF1

  • SCH-POS (NF3) = ( (G_SMARCB1 XOR H_LZTR1) AND C_SCH ) AND NOT E_NF2 AND NOT A_NF1

Mini „tabela prawdy” (uproszczona, kluczowe wejścia)

A_NF1 E_NF2 (G∨H) B_RAS F_YAP C_SCH Wynik
1 0 0 1/0 x x NF1
0 1 0 x 1 1/0 NF2
0 0 1 x x 1 Schwannomatoza (NF3)
0 0 0 0 0 x Negatywny / inny

x – nieważne dla decyzji; 1/0 – akceptuje obie wartości.

Jak to „zrobić w probówce” (warianty)

  • CRISPR-diag (Cas12/13): dla każdego wejścia sonda + reporter fluorescencyjny; sygnały łączone kaskadą AND/OR/NOT (np. bramki NOR/NAND przez cięcie blokad).

  • Toehold switches (RNA): bramki AND szeregowo w 5’UTR reportera; NOT przez konkurencyjny toehold.

  • DNA strand displacement: kaskady wypierania nici jako czysta chemia DNA (bez białek), proste AND/NAND/XOR.

Praktyczne wskazówki

  • Panel mutacji: NF1/NF2 są heterogeniczne → użyj biblioteki sond (hotspoty + sondy na „indel-junction”).

  • Materiał: krew (cfDNA/cfRNA), wymaz policzkowy (germline), lub bioptat guza (dla C_SCH/F_YAP).

  • Kontrola: kanał wewnętrzny RNase P / housekeeping; próg decyzyjny ustaw na stosunek sygnałów (TRUE/FALSE) ≥ 10–20×.



Elektrokoagulacja

Posted on by



Co to jest elektrokoagulacja (w skrócie)

Zamierzone uszkodzenie termiczne tkanek prądem wysokiej częstotliwości, aby zatrzymać krwawienie, zamykać naczynia i ablować zmiany. Stosowana m.in. w chirurgii ogólnej, naczyniowej, ginekologii, torakochirurgii, laryngologii oraz endoskopii GI/PUŁ. Warianty: monopolarna, bipolarna/zaawansowana bipolarna (vessel sealing), argonowa (APC), tryby specjalne jak soft coag (koagulacja bez iskrzenia).

Główne metody – plusy i minusy (skrót)

  • Monopolarna: uniwersalna, tania; większe ryzyko rozproszenia ciepła, zależna od uziemienia.

  • Bipolarna / zaawansowana bipolarna (LigaSure, Enseal, itp.): kontrolowana głębokość i mniejsza termiczna dyfuzja, skuteczne zamykanie naczyń do 5–7 mm; koszt urządzeń/końcówek wyższy. (Przegląd i metaanalizy porównawcze 2023–2025). pmc.ncbi.nlm.nih.gov+1

  • APC – argon plasma coagulation: bezkontaktowa, powierzchowna koagulacja/ablacja (GI, pulmonologia), dobra kontrola krwawienia na dużej powierzchni. apcapplicator.erbe-med.com

  • Soft coag (np. platformy VIO): koagulacja poniżej wrzenia (bez iskry) → równomierne denaturowanie białek, mniej zwęglenia. Sprawdza się w śródoperacyjnej hemostazie i endoskopii. PubMed+1

Co nowego (2024–2025)

1) „Hybrydy” w endoskopii: HybridAPC / hydrosurgery + APC

  • HybridAPC łączy strumień soli (hydrosurgery) tworzący podśluzówkową „poduszkę” ochronną z ablacyjną koagulacją APC – mniejsza głębokość uszkodzenia, brak wymiany narzędzi („lift–cushion–ablate”). Urządzenie ma świeże dopuszczenie FDA (2025). us.erbe-med.com+1

2) Nowe sondy APC i lepsza kontrola przepływu/energii

  • FiAPC® plus (2025) – sondy do GI/broncho, nacisk na większą kontrolę, wydajność i niezawodność. Trend: automatyczna regulacja gazu/energii zależnie od oporu tkanki. businesswire.com+1

3) Zaawansowana bipolarna „vessel sealing” – nowa generacja

  • Najnowsze badania (2025) dla LigaSure XP Maryland pokazują usprawnienia wydajności i mniejszy boczny rozprzestrzał ciepła vs starsze końcówki; kluczowe przy zamykaniu naczyń do 7 mm. pmc.ncbi.nlm.nih.gov+1

4) Bipolarna z irygacją solą (saline-linked)

  • Aquamantys/SCBS w chirurgii wątroby: mniejsze zapotrzebowanie na transfuzje; 2025 pojawiają się kolejne oceny kliniczno-ekonomiczne. (Uwaga: korzyści różnią się między specjalnościami). pmc.ncbi.nlm.nih.gov+2ScienceDirect+2

5) Endoskopowe „hemostatic forceps” + tryby soft/forced

  • Kleszczyki hemostatyczne (np. Coagrasper, nowsze modele) skracają czas hemostazy w ESD bez wzrostu powikłań; dobór trybu (soft vs forced) zależy od kalibru naczynia. PubMed+2onlinelibrary.wiley.com+2

6) Generacje platform elektrochirurgicznych

  • Nowe konsole (np. VIO 3) poprawiają ergonomię i automatyzację w ESD vs starsze modele, co może przekładać się na wydajność i bezpieczeństwo workflow. academic.oup.com

Jak dobierać technikę (praktyczny skrót)

  • Szerokie, powierzchowne krwawienia (GI/PUŁ) → APC / hybrydowe APC.

  • Naczynia 2–7 mm, preparowanie/odcięcia → zaawansowana bipolarna (LigaSure/odpowiedniki). (Zwróć uwagę na rekomendacje i QA w danej dyscyplinie). pmc.ncbi.nlm.nih.gov

  • Precyzyjna, beziskrowa hemostaza blisko struktur krytycznych → soft coag. PubMed

  • Resekcje miąższu (np. wątroba) → rozważ bipolarną z irygacją solą jako element pakietu hemostazy; sprawdź lokalne dowody efektywności/kosztów. pmc.ncbi.nlm.nih.gov+1

Kierunki rozwoju

  • Więcej „inteligentnej automatyki”: sondy i konsole, które w czasie rzeczywistym modulują moc/gaz na podstawie impedancji i kontaktu (mniej zwęglenia, bardziej powtarzalna głębokość). businesswire.com+1

  • Łączenie technologii (np. hydrosurgery + APC) dla kontroli głębokości i skrócenia czasu (mniej zmian narzędzi). us.erbe-med.com+1

  • Końcówki o lepszej dystrybucji ciepła i mniejszym bocznym rozprzestrzale (nowe generacje vessel sealing). pmc.ncbi.nlm.nih.gov

  • Standaryzacja parametrów i QA w endoskopii (algorytmy „soft/forced” dobrane do średnicy naczynia; dedykowane narzędzia do multi-modalnej hemostazy). www.asge.org+1

Uwaga praktyczna

  • Część rozwiązań jest sprzętowo-specyficzna (np. VIO/ERBE, LigaSure/Medtronic). Warto budować ścieżki kliniczne per urządzenie (ustalone presety, szkolenia zespołu, QA).

  • Dane porównawcze bywają dziedzinowo zależne (np. korzyści Aquamantys lepiej udokumentowane w hepatektomii niż w ortopedii). Zawsze weryfikuj pod konkretny typ zabiegu.

🔎 Skróty platform: VIO/ERBE (Soft/Forced/pulsed/precise APC, VIO 3), HybridAPC (APC+hydro), LigaSure (zaawansowana bipolarna), kleszczyki hemostatyczne (np. Coagrasper-type). Opisy i nowości: ERBE VIO/Soft-Coag/APC, HybridAPC 510(k) 2025, FiAPC® plus 510(k) 2025, AABIP/ERS o APC w bronchoskopii, nowsze badania dla LigaSure XP Maryland, ESD z hemostat. kleszczykami / spray-coag. PMC+8us.erbe-med.com+8vio.erbe-med.com+8

Tabela: „co wybrać do…” — tryby i workflow (punkty startowe)

Sytuacja / zabieg Co zwykle działa najlepiej Dlaczego / wskazówki workflow
ESD żołądka Spray/Forced COAG do powierzchownej hemostazy + kleszczyki hemostatyczne (soft-coag) na widoczne naczynia Spray-coag ogranicza potrzebę po hemostatic forceps i skraca czas; soft-coag na kleszczykach daje koagulację poniżej wrzenia (mniej zwęglenia) tuż przy naczyniu. Rozważ HybridAPC do kontrolowanej ablacji na „poduszce” płynu. PMC+1
Polipektomia (duże/later. spreading; ablac. brzegów) APC (precise/pulsed) do ablacji krawędzi/podtępienia + soft-coag punktowo precise/pulsed APC = płytka, równomierna ablacja; soft-coag ogranicza głębokość termiczną przy „dotykowej” hemostazie. HybridAPC może zastąpić sekwencję „podnieś-ablacja” bez wymiany narzędzi. vio.erbe-med.com+1
Preparowanie / zamykanie naczyń 2–7 mm (lap/chir. otwarta) Zaawansowana bipolarna (LigaSure/odpowiedniki) Szybkie, powtarzalne zamykanie do 7 mm z małym bocznym rozprzestrzałem ciepła; najnowsze końcówki (np. LigaSure XP Maryland) pokazują przewagi użytkowe vs starsze tipy. PubMed+2PMC+2
Resekcja miąższu wątroby / miąższ silnie ukrwiony Bipolarna z irygacją solą (saline-linked) jako element pakietu hemostazy Irygacja zmniejsza zwęglenie i poprawia zamykanie drobnych naczyń/miąższu; wyniki zależne od techniki i ośrodka — w części analiz mniej transfuzji. PMC+1
Bronchoskopia (krwawienia, paliatywna ablacja, zwężenia) APC (pulsed/forced; low-energy, kontrola przepływu) + techniki broncho-bezpieczeństwa wg AABIP/ERS APC daje bezkontaktową koagulację szerokich powierzchni. Trzymać się wytycznych bezpieczeństwa (tlen <40%, odsysanie dymu/gazu, przerwy czasowe). Nowe sondy FiAPC® plus poprawiają sterowalność i filtrację. aabronchology.org+2PMC+2

Krótkie „presety myślowe” (bez liczb), które pomagają zacząć

  • Soft-coag (VIO) → gdy chcesz koagulację bez iskry blisko struktur krytycznych (naczynie w ESD, punktowe krwawienie) — bardziej przewidywalna głębokość niż przy klasycznym monopolarze. us.erbe-med.com

  • Forced / Spray-coag → szybka, powierzchowna hemostaza rozlana (np. łóżko ESD, szerokie sączenie). Badania 2024–2025 pokazują mniejsze zużycie kleszczyków i czasu. PMC+1

  • precise/pulsed APC (VIO 3) → kontrola penetracji i efektu na delikatnych strukturach; pulsed ułatwia równą ablację, precise – hemostaza „płytka”. vio.erbe-med.com

  • HybridAPC → „podnieś wodą → ablacja APC” bez wymiany narzędzia; 510(k) 2025 potwierdza użycie z ERBEJET 2 + VIO/APC. Daje bezpieczeństwo głębokości (poduszka). accessdata.fda.gov

  • LigaSure / vessel sealing → kiedy średnica naczynia i efektywność są kluczowe; najnowsze końcówki (XP Maryland) = mniej lateralnego przegrzania niż starsze. PubMed

  • Bronchoskopia + APC → zawsze w reżimie bezpieczeństwa AABIP/ERS (kontrola tlenu, przerw, zasysania), rozważ tryby pulsed/forced i nową generację sond (FiAPC plus). aabronchology.org+2publications.ersnet.org+2

Bezpieczeństwo / QA (warto przypiąć do protokołu oddziałowego)

  • Parametry mocy, czasu, przepływu gazu ustawiaj wyłącznie wg IFU platformy i lokalnych SOP; różnią się między VIO 2, VIO 3, generatorami innych firm i końcówkami. (ERBE VIO: przeglądy, Quick-Refs; AABIP/ERS – zasady bezpiecznej elektro/termokoagulacji w drzewie oskrzelowym). PMC+3us.erbe-med.com+3intuitive.com+3

  • W endoskopii GI i bronchoskopii pamiętaj o: odsysaniu dymu/gazu, ograniczeniu FiO₂, krótkich aplikacjach energii, a w HybridAPC – o właściwym podniesieniu śluzówki przed ablacją. accessdata.fda.gov+1

Linac SRS Radiochirurgia

Posted on by

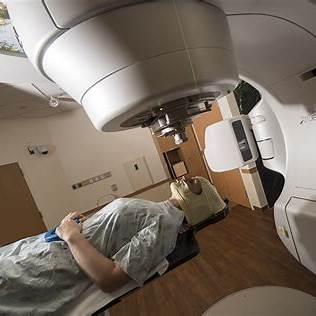

Linac SRS – stereotaktyczna radiochirurgia na akceleratorze liniowym

Co to jest Linac SRS

  • Linac (linear accelerator) – akcelerator liniowy stosowany standardowo w radioterapii onkologicznej (6–10 MV fotony).

  • SRS (stereotactic radiosurgery) – specjalny tryb pracy linaka, pozwalający na dostarczenie pojedynczej dużej dawki (20–25 Gy) z submilimetrową precyzją, przy użyciu:

    • MLC (multileaf collimator) – kolimator wielolistkowy kształtujący wiązkę,

    • IGRT (image-guided radiotherapy) – obrazowanie w czasie rzeczywistym (CBCT, portale kV/MV),

    • VMAT (volumetric modulated arc therapy) – łukowe napromienianie modulowane.

Wskazania

  • Guzy mózgu: przerzuty, glejaki, meningiaki, neurinoma.

  • Zmiany naczyniowe (AVM) – w niektórych ośrodkach.

  • Choroby funkcjonalne: neuralgia trójdzielna, choroba Parkinsona (rzadziej niż GK/CK).

  • Guzy poza czaszką (SBRT): płuca, wątroba, trzustka, kręgosłup, prostata.

Przypadki kliniczne (SRS na linaku)

🧠 Przerzuty mózgu – TrueBeam (Warszawa)

  • Pacjentka: 60 lat, rak płuca z 2 przerzutami do mózgu.

  • Metoda: TrueBeam (Varian), SRS 1 frakcja (20 Gy) z użyciem VMAT + IGRT (CBCT).

  • Wynik: stabilizacja zmian, brak objawów ubocznych, leczenie ambulatoryjne.

  • Komentarz: SRS linakowy pozwala na szybkie leczenie przerzutów mózgowych bez hospitalizacji.

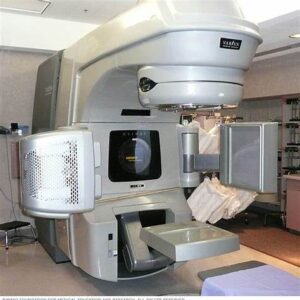

🫁 Rak płuca – Versa HD (Poznań)

  • Pacjent: 72 lata, guz 2 cm w dolnym płacie, nieoperacyjny.

  • Metoda: SBRT (SRS ciała), Versa HD (Elekta), 3 frakcje po 15 Gy.

  • Wynik: regresja zmiany, brak poważnych działań niepożądanych.

  • Komentarz: SBRT na linaku jest alternatywą dla CyberKnife, dostępniejszą w Polsce (większa liczba linaków).

🦴 Rak prostaty – VMAT (Kraków)

  • Pacjent: 68 lat, rak prostaty niskiego ryzyka.

  • Metoda: hipofrakcjonacja SBRT na TrueBeam (5 frakcji po 7,25 Gy).

  • Wynik: kontrola biochemiczna po 5 latach porównywalna z klasyczną RT, brak ciężkich działań ubocznych.

  • Komentarz: SBRT linakowe staje się standardem w leczeniu prostaty w wielu ośrodkach.

Porównanie Linac SRS vs Gamma Knife vs CyberKnife

Cecha Linac SRS (TrueBeam, Versa HD) Gamma Knife (Elekta) CyberKnife (Accuray)
Źródło Linak (6–10 MV) 201 źródeł Co-60 Mini-linak (6 MV)
Zakres Mózg + całe ciało (SRS + SBRT) Głównie mózg Mózg + całe ciało
Precyzja Wysoka (IGRT, VMAT), <1 mm Najwyższa (frame, Icon frameless) Wysoka (robot tracking)
Immobilizacja Frameless (maski, markery) Rama / maska Frameless
Czas zabiegu Krótszy niż CK (1–2 h), zwykle kilka minut łuku Krótszy (1 h), wysoka precyzja Dłuższy (1–3 h, tracking)
Serwis Typowe dla linaków (RF, gantry, MLC) Wymiana izotopów Co-60 Robot, elektronika
Koszt Niższy, bo linaki są standardem w RT Wysoki, dedykowany system Wysoki (robotyczny linak)

Serwis i usterki

  • Typowe usterki:

    • Moduły RF (klystrony, magnetrony),

    • MLC (listki kolimatora – uszkodzenia mechaniczne),

    • Gantry i izocentrum (kalibracja, łożyska),

    • CBCT / systemy obrazowania (lampy, detektory),

    • Systemy chłodzenia i zasilania.

  • Koszty serwisu:

    • Kontrakt serwisowy: 100–250 tys. USD rocznie (w zależności od SLA i wersji).

    • Brak kosztu izotopów (w przeciwieństwie do GK).

  • Zaletą jest dostępność części zamiennych i serwisu (większość ośrodków RT ma linaki).

Koszty inwestycyjne (orientacyjnie)

  • Nowy linak (TrueBeam, Versa HD, Halcyon SRS): 3–5 mln USD.

  • Adaptacja bunkra: 0,5–1 mln USD (osłony, wentylacja, klimatyzacja, UPS).

  • Rynek wtórny: linaki po refurbu ~0,3–1 mln USD.

  • Eksploatacja: ~100–250 tys. USD rocznie (serwis), plus QA, części i energia.

Podsumowanie

  • Linac SRS to najbardziej elastyczna i dostępna metoda stereotaktycznej radiochirurgii.

  • W Polsce dominują linaki (Varian, Elekta, Siemens), dlatego łatwo o serwis i części.

  • Przewaga: brak izotopów, uniwersalność (SRS + klasyczna RT).

  • Ograniczenie: precyzja nieco niższa niż w Gamma Knife (szczególnie w małych zmianach czaszkowych).

  • Najlepsze zastosowania: mózg (przerzuty), płuca, wątroba, prostata, kręgosłup.



Lokalizacja guza / choroba Ośrodek Metoda Wynik kliniczny Komentarz
Przerzuty do mózgu (2 zmiany) Warszawa (TrueBeam, Varian) SRS 1 frakcja (20 Gy), VMAT + IGRT (CBCT) Stabilizacja zmian, brak działań niepożądanych Ambulatoryjne leczenie, alternatywa dla WBRT
Rak płuca (nieoperacyjny, 2 cm) Poznań (Versa HD, Elekta) SBRT, 3 frakcje po 15 Gy Regresja guza, brak powikłań płucnych Dostępna alternatywa dla CyberKnife
Rak prostaty (niski stopień) Kraków (TrueBeam) SBRT, 5 frakcji po 7,25 Gy Kontrola biochemiczna po 5 latach, brak ciężkich działań ubocznych Hipofrakcjonacja skraca leczenie z 7 tygodni do 1 tygodnia
Guzy kręgosłupa / przerzuty Ośrodki europejskie SRS linakowy, 1–3 frakcje Dobra kontrola bólu i stabilizacja zmian Bez konieczności chirurgii otwartej
Nowotwory wątroby (HCC, przerzuty) Badania międzynarodowe SBRT, 3–5 frakcji (linak z IGRT) Wysoki odsetek lokalnej kontroli, poprawa przeżycia Alternatywa dla resekcji/ablacji u nieoperacyjnych pacjentów









Jak działa cyberknife

Posted on by



  1. Ramię robotyczne (6–7 DOF)
    Precyzyjnie ustawia głowicę z setek kierunków bez obrotowego gantry. Omija kolizje i umożliwia bardzo strome gradienty dawki (SRS/SBRT).

  2. Mini-akcelerator liniowy (linac, 6 MV FFF)
    Wytwarza wiązkę fotonów o wysokiej mocy bez filtra „flattening” (FFF) – krótkie czasy podaży dawki i mniejsze rozmycie ruchowe.

  3. Głowica/tor wiązki
    Zawiera kolimator pierwotny, komory jonizacyjne monitorujące dawkę i układ pomiaru mocy wiązki w czasie rzeczywistym.

  4. Kolimatory zmienne (Fixed/Iris)
    – Fixed cones: stałe średnice dla małych pól (neuro, przerzuty).
    – Iris: przysłona o zmiennym otworze – szybkie przełączanie „średnic” bez zmiany osprzętu.
    (W nowszych konfiguracjach także InCise MLC – wielolistkowy kolimator do większych, nieregularnych pól).

  5. Zestaw obrazowania kV (dwie lampy + dwa detektory płaskie)
    Orto-ogonowe projekcje kV i dopasowanie do obrazu referencyjnego (plan/CBCT) – pozycjonowanie w 3D.

  6. System śledzenia ruchu Synchrony
    Łączy kV obrazowanie/markery (lub powierzchnię klp) z modelem oddechowym; robot kompensuje ruch guza w czasie rzeczywistym (płuca, wątroba).

  7. Stół pacjenta 6D (RoboCouch)
    Translacje X/Y/Z + rotacje (roll, pitch, yaw). Umożliwia dokładne ustawienie izocentrum i korekcje w trakcie sesji.

  8. Konsola operacyjna / Record & Verify
    Sterowanie napromienianiem, wgląd w dawkę/pozycję, dzienniki zdarzeń i interlocki. Integracja DICOM RT.

  9. System planowania (TPS: Precision/MultiPlan)
    Planowanie odwrotne IMRT/VMAT-like dla setek „beamów”, obliczenia Monte Carlo/algorytmy fotonowe, rejestracja obrazów.

  10. Czujniki kolizyjne i system bezpieczeństwa (PSS)
    Przyciski E-STOP, zamek wiązki, czujniki drzwi, sygnalizacja „BEAM ON”. Wstrzymują napromienianie przy zagrożeniu.

  11. Chłodzenie (chiller) i HVAC
    Stabilizuje temperaturę linaka/elektroniki; przegrzanie → przerwy/„RF interlock”.

  12. Markery/akcesoria unieruchamiające
    Złote markery (fiducjale) lub maski termoplastyczne do mózgowia; poprawiają dokładność IGRT/trackingu.

Jak to razem działa (bardzo w skrócie)

  1. Pacjent unieruchomiony → obrazy kV wyznaczają położenie celu.

  2. Synchrony (gdy potrzeba) uczy się ruchu oddechowego i prowadzi ramię tak, by wiązka „podążała” za guzem.

  3. Linak 6 MV FFF podaje dawkę małymi, precyzyjnymi polami uformowanymi przez Iris/MLC z wielu niekoplanarnych kierunków.

  4. Komory jonizacyjne kontrolują każdą porcję MU; system prowadzi log i zatrzymuje wiązkę przy odchyłkach (interlock).

















CyberKnife – radiochirurgia robotyczna

Co to jest CyberKnife

  • CyberKnife (firma Accuray, USA) to system stereotaktycznej radiochirurgii (SRS) i stereotaktycznej radioterapii ciała (SBRT).

  • W odróżnieniu od Gamma Knife, który używa kobaltu-60, CyberKnife to robotyczny akcelerator liniowy (linak) zamontowany na ramieniu robota przemysłowego.

  • Kluczowe cechy: pełna mobilność ramienia (ponad 1200 możliwych pozycji wiązek), śledzenie guza w czasie rzeczywistym (synchronizacja z oddychaniem), leczenie bez ramek i bez konieczności znieczulenia.

Wskazania – do czego się używa

CyberKnife stosuje się w leczeniu zarówno guzów mózgu, jak i w całym ciele:

  • Guzy mózgu i czaszki: przerzuty, meningiaki, glejaki, neurinoma.

  • Guzy kręgosłupa i rdzenia kręgowego.

  • Guzy płuc, wątroby, trzustki, prostaty.

  • Zmiany naczyniowe i zaburzenia funkcjonalne (choć rzadziej niż GK).

  • Dzięki synchronizacji z oddechem CyberKnife jest szczególnie przydatny w trudnych do unieruchomienia guzach płuc i wątroby.

Case studies

📍 Polska – Wieliszew k. Warszawy

  • Pacjent: mężczyzna z guzem płuca, nieoperacyjnym ze względu na choroby towarzyszące.

  • Metoda: CyberKnife, 5 frakcji SBRT z synchronizacją oddechową.

  • Wynik: regresja guza, brak poważnych działań niepożądanych, pacjent po kilku dniach wrócił do normalnej aktywności.

  • Komentarz: przykład, że CyberKnife pozwala na leczenie pacjentów, którzy nie kwalifikują się do klasycznej chirurgii.

📍 Gliwice – NIO

  • Pacjentka: chora z przerzutami raka piersi do mózgu (3 ogniska).

  • Metoda: radiochirurgia CyberKnife, 1–2 frakcje na każde ognisko.

  • Wynik: wszystkie zmiany ustabilizowane, poprawa jakości życia, brak neurotoksyczności.

  • Komentarz: alternatywa dla całkowitego napromieniania mózgu (WBRT), mniejsza toksyczność kognitywna.

📍 Świat

  • Rak prostaty: wieloośrodkowe badania pokazują, że 5-dniowe leczenie CyberKnife jest tak samo skuteczne jak 7–8 tygodniowa klasyczna radioterapia, z niższym obciążeniem pacjenta.

  • Nowotwory trzustki: CyberKnife stosowany w guzach nieoperacyjnych; poprawa mediany przeżycia, dobra kontrola bólu.

Porównanie z innymi technologiami

Cecha CyberKnife Gamma Knife Linac SRS (np. Versa HD, TrueBeam)
Źródło Mini-linak (6 MV) 201 źródeł Co-60 Linak (6–10 MV)
Obszary Mózg + całe ciało (SBRT) Głównie mózg Uniwersalne (RT + SRS)
Immobilizacja Frameless (maska, marker, tracking) Rama lub maska (Icon) Frameless (IGRT/VMAT)
Robotyka Tak (ruchome ramię, 1200 pozycji) Nie Gantry obrotowe
Synchronizacja z oddechem Tak (Respiratory tracking) Brak Dostępne w nowszych linakach
Serwis Elektronika linaka + robot Wymiana izotopów Co-60 co 5 lat Elektronika linaka

Serwis, usterki, eksploatacja

Typowe usterki:

  • Moduły robotycznego ramienia (serwomechanizmy, enkodery).

  • Źródła rentgenowskie i lampy kV do obrazowania.

  • Układy RF i chłodzenie akceleratora.

  • Oprogramowanie planujące i sterujące (częste aktualizacje, zależne od wersji).

Koszty serwisu:

  • Kontrakty serwisowe w Europie zwykle 150–300 tys. USD rocznie (zależnie od SLA, części i wieku systemu).

  • Używane/refurbished CyberKnife’y dostępne na rynku wtórnym: 0,3–0,7 mln USD (nowe systemy: 3–5 mln USD+).

  • Przewaga vs Gamma Knife: brak konieczności wymiany kobaltu (~1 mln USD co 5 lat).

Dostępność w Polsce

  • Gliwice (Narodowy Instytut Onkologii).

  • Wieliszew (Instytut Chirurgii Cybernetycznej).

  • Poznań (Wielkopolskie Centrum Onkologii).
    Systemy te są wykorzystywane zarówno w ramach NFZ, jak i odpłatnie.

Podsumowanie

  • CyberKnife to elastyczna platforma SRS/SBRT: od guzów mózgu po płuca, wątrobę, prostatę czy kręgosłup.

  • Jest droższy w serwisie niż GK (roczne kontrakty), ale eliminuje problem izotopów.

  • W Polsce zyskuje popularność jako uzupełnienie Gamma Knife i linaków w onkologii.

  • Największe atuty: robotyka, śledzenie guza w czasie rzeczywistym, leczenie nieoperacyjnych nowotworów.

Tabela orientacyjnych kosztów inwestycji i serwisu dla CyberKnife

Poniżej tabela, którą możesz wykorzystać w artykule — szerokie widełki, bo dużo zależy od modelu, kontraktu, warunków lokalnych.

Pozycja Szacunkowy koszt / Uwagi
Zakup urządzenia (nowy) ~ US$3,0-5,5 mln — w zależności od wersji (np. CyberKnife M6, S7) i opcji (Synchrony, MLC, system obrazowania, mechanika).
Instalacja + adaptacja pomieszczenia US$200-500 tys. — przygotowanie bunkra lub pomieszczenia RT, chociaż nie tak duży jak dla GK z izotopem, ale wymagane osłony i wymagania dla radioterapii.
Wyposażenie dodatkowe Systemy obrazowania (CT, MRI jeśli potrzebne w planowaniu), systemy pozycjonowania pacjenta, markery/maski, QA sprzęt. Może dodać US$100-500 tys. zależnie od istniejącej infrastruktury.
Kontrakt serwisowy / utrzymanie roczne ~ US$150-300 tys+ — zależnie od poziomu SLA (częstotliwość konserwacji, czas reakcji, części, szkolenia). Jeśli urządzenie starsze, koszty części i przestojów mogą podnieść tę kwotę.
Koszt eksploatacji (energia, personel, QA, części) Zależnie od kraju i wolumenu: kilkadziesiąt-kilkaset tysięcy USD rocznie; w Polsce możliwe, że bliżej dolnej granicy, jeśli wolumen wysokiego.
Amortyzacja / użyteczność 8-12 lat typowa żywotność, choć to zależy od intensywności użycia i opcji technologicznych.
Koszt jednostkowy zabiegu SBRT / SRS Zależny od liczby frakcji; dla pojedynczej frakcji SRS w Polsce + koszty personelu / obrazowania może być w przedziale od kilkudziesięciu do kilkuset tysięcy złotych; dla SBRT wielofrakcyjnej – koszty jednostkowe niższe na sesję, ale więcej sesji.

📑 Przypadki kliniczne CyberKnife

🧠 Przypadek 1: Przerzuty raka piersi do mózgu (Gliwice, NIO)

  • Pacjentka: 52 lata, rozpoznany rak piersi z trzema przerzutami w mózgu.

  • Problem: klasyczna radioterapia całego mózgu (WBRT) groziła spadkiem funkcji poznawczych.

  • Metoda: CyberKnife – 3 zmiany potraktowane w 1 frakcji każda, frameless, precyzyjna nawigacja.

  • Wynik: stabilizacja wszystkich zmian, brak objawów neurotoksyczności, poprawa jakości życia.

  • Komentarz: CyberKnife pozwolił na ograniczenie napromieniania tylko do zmian, oszczędzając zdrową tkankę.

🫁 Przypadek 2: Nieoperacyjny guz płuca (Wieliszew, Instytut Chirurgii Cybernetycznej)

  • Pacjent: 68 lat, rak płuca, choroby towarzyszące → brak możliwości operacji.

  • Metoda: CyberKnife SBRT z synchronizacją oddechową (Synchrony). 5 frakcji po kilka Gy.

  • Wynik: regresja guza w kolejnych badaniach obrazowych, brak powikłań ze strony płuc, pacjent szybko wrócił do normalnego funkcjonowania.

  • Komentarz: przykład przewagi CyberKnife przy guzach poruszających się w rytmie oddychania — system śledzi zmianę w czasie rzeczywistym.

🔎 Przypadek 3: Rak prostaty (badania międzynarodowe, USA/Europa)

  • Pacjenci: mężczyźni z rakiem prostaty niskiego i średniego ryzyka.

  • Metoda: CyberKnife – 5 frakcji SBRT (hipofrakcjonowanie), zamiast klasycznej radioterapii 35–40 frakcji.

  • Wynik: porównywalna kontrola choroby po 5 latach jak w klasycznej RT; częstość działań niepożądanych podobna lub niższa (nietrzymanie moczu, impotencja).

  • Komentarz: CyberKnife znacząco skraca leczenie (z 7 tygodni do 1 tygodnia), co jest ogromnym udogodnieniem dla pacjentów i systemu ochrony zdrowia.



Lokalizacja guza / choroba Ośrodek Metoda Wynik kliniczny Komentarz
Przerzuty raka piersi do mózgu NIO Gliwice (Polska) CyberKnife SRS, 1 frakcja na zmianę Stabilizacja wszystkich zmian, brak neurotoksyczności Alternatywa dla WBRT – mniejsza toksyczność poznawcza
Nieoperacyjny guz płuca Instytut Chirurgii Cybernetycznej, Wieliszew (Polska) CyberKnife SBRT, 5 frakcji, synchronizacja oddechowa Regresja guza, brak powikłań płucnych Przewaga w guzach ruchomych (oddychanie)
Rak prostaty (niski/średni stopień) Badania wieloośrodkowe (USA/EU) CyberKnife SBRT, 5 frakcji Kontrola choroby po 5 latach porównywalna z klasyczną RT Leczenie skrócone z 7 tygodni do 1 tygodnia
Guzy kręgosłupa Ośrodki międzynarodowe CyberKnife SRS, 1–3 frakcje Dobra kontrola bólu, stabilizacja zmian Leczenie zmian przy rdzeniu kręgowym bez otwartej operacji
Nowotwory trzustki (nieoperacyjne) Badania USA CyberKnife SBRT, 3–5 frakcji Poprawa mediany przeżycia, kontrola bólu Opcja dla pacjentów niekwalifikujących się do operacji















Gamma Knife

Posted on by



Opis elementów (legenda)

  1. Kopuła źródeł (gantry sferyczne) – w grubej osłonie ołowiano-stalowej znajduje się matryca źródeł kobaltu-60 (w nowszych modelach zwykle 192 źródła w 8 sektorach).

  2. Kasety źródłowe Co-60 – zamknięte kapsuły izotopu; ich aktywność maleje (T½ ≈ 5,26 roku), więc co kilka lat wymienia się je, aby utrzymać sensowny czas zabiegu.

  3. Sektory/okna kolimacyjne – osiem niezależnych sektorów, które otwierają/zamykają wiązki.

  4. Kolimatory (4 / 8 / 16 mm; kompozytowe “shots”) – formują rozmiar „plamki” w mózgu. Sektory można łączyć (różne średnice/ czasy w sektorach), aby “wyrzeźbić” izodozę pod kształt zmiany.

  5. Stół pacjenta (sofa) – robot 6D – precyzyjnie wprowadza głowę do izocentrum; umożliwia mikrokorekty w XYZ oraz rotacjach.

  6. Immobilizacja stereotaktyczna –
    • Rama Leksell (G-frame): sztywne zamocowanie do czaszki (najwyższa precyzja), lub
    • Maska termoplastyczna (w Icon/Esprit) – bezinwazyjna, zwykle z monitorowaniem ruchu.

  7. HDMM – system wykrywania ruchu – kamera IR śledzi znacznik na nosie; jeśli ruch > ustalony próg (np. ~0,5–1 mm), system wstrzymuje emisję.

  8. CBCT / obrazowanie kV (nowsze wersje) – tomografia stożkowa wbudowana do weryfikacji położenia; starsze układy używały rejestracji obrazów zewnętrznych (MRI/CT) i projekcji rentgenowskich.

  9. Osłony i blok drzwiowy – grube drzwi z blokadą (interlock), sygnalizacja BEAM ON; bez zamknięcia drzwi wiązka nie wystartuje.

  10. Czujniki dawki / system monitorujący – komory monitorowe w torze promieniowania kontrolują moc dawki i zatrzymują emisję przy odchyłce.

  11. Konsola sterująca – uruchamianie frakcji, podgląd pozycji, interlocki, raporty.

  12. TPS (Leksell GammaPlan) – planowanie odwrotne, fuzja obrazów (MRI, CT), wyznaczanie „shotów” (pozycji/średnic/czasów w sektorach).

  13. Układy chłodzenia/HVAC i zasilanie – utrzymują stabilną temperaturę elektroniki/napędów; błąd → przerwa/komunikat serwisowy.

Jak przebiega zabieg (w 6 krokach)

  1. Plan: fuzja MRI/CT, kontury celu i narządów krytycznych (OAR), dobór “shotów” (pozycje/średnice/czas sektorów).

  2. Unieruchomienie: rama lub maska; znacznik do HDMM (gdy maska).

  3. Weryfikacja pozycji: CBCT/kV → dopasowanie do planu; ewentualne mikroprzesunięcia stołem.

  4. Emisja: otwierają się odpowiednie sektory/kolimatory; dziesiątki–setki wąskich wiązek z różnych kierunków spotykają się w ognisku.

  5. Kontrola ruchu: HDMM wstrzymuje wiązkę przy przekroczeniu progu; operator koryguje i wznawia.

  6. Raport: system zapisuje logi dawki/pozycjonowania i generuje raport sesji.















Co to jest Gamma Knife

  • Gamma Knife (często „Leksell Gamma Knife”, produkcji firmy Elekta) to urządzenie do stereotaktycznej radiochirurgii mózgu. Nie jest to nóż chirurgiczny, lecz system wykorzystujący źródła promieniowania gamma (zazwyczaj kobalt-60) do bardzo precyzyjnego naświetlania zmian w mózgu, np. guzów, malformacji naczyń, czy zaburzeń funkcjonalnych. nap.nationalacademies.org+3elekta.com+3nap.nationalacademies.org+3

  • Charakteryzuje się wysoką precyzją — wiązki gamma są prowadzone z wielu kierunków, a ich ognisko (miejsce sumowania dawek) leży dokładnie w obszarze celu, co minimalizuje uszkodzenie zdrowej tkanki. Siteman Cancer Center+2nap.nationalacademies.org+2

Do czego się używa — wskazania

Gamma Knife stosuje się przede wszystkim w leczeniu zmian mózgowych. Najczęstsze wskazania:

  • Guzy mózgu: przerzuty, meningiomy, nerwiaki przedsionkowe (acoustic neuromas), guzy przysadki, nowotwory pierwotne mózgu. elekta.com+1

  • Malformacje naczyniowe: arteriovenous malformations (AVM) itp. INESSS+1

  • Zaburzenia funkcjonalne: neuralgia trójdzielna (trigeminal neuralgia), drżenie essentialne, inne choroby ruchowe i bólowe. INESSS+1

Case studies / przykłady (badania, koszty, realne doświadczenia)

Kilka przykładów z literatury:

  1. Agrawal et al. (2025, Indie) — analiza kosztów i rentowności centrum Gamma Knife w największym ośrodku neurochirurgii w Indiach. Ustalono, że średni koszt jednego zabiegu wynosił ~ US$2,469 (ok. 1,73 lakh INR). Główne koszty: maszyny i sprzęt (~43.6%), personel (~32.5%), energia elektryczna (~9.7%), serwis sprzętu (~8.6%). Kapitałowa inwestycja zależała od tego, czy centrum miało własne MRI. Bez MRI — mniejsze koszty. PLOS

  2. Porównanie kosztów Gamma Knife vs. modyfikowanych akceleratorów liniowych (Linac) w Australii — w przypadku dużego zapotrzebowania Gamma Knife może być bardziej opłacalny, ale jeśli liczba pacjentów jest niewielka, koszty jednostkowe stają się wysokie. ResearchGate

  3. Analiza jakości planowania leczenia dla przypadków nerwiaka przedsionkowego — badanie pokazuje, że istnieje znaczna zmienność w jakości planów między różnymi ośrodkami i planistami. To oznacza, że nie zawsze efekt „na papierze” jest taki sam — planowanie ma wielkie znaczenie. arxiv.org

Porównanie z innymi technologiami

Porównując Gamma Knife z alternatywami:

Cecha Gamma Knife Linac / akceleratory liniowe / inne techniki
Źródło promieniowania Promieniowanie gamma z kobaltu-60; wiele źródeł, sumują się w ognisku. nap.nationalacademies.org+2nap.nationalacademies.org+2 Zazwyczaj promieniowanie X generowane przez akcelerator liniowy; może być używany do radioterapii frakcjonowanej, SBRT itp.
Precyzja Bardzo wysoka, szczególnie w ośrodkach z odpowiednią infrastrukturą; małe marginesy wokół zmiany. elekta.com+2INESSS+2 Zależy od konkretnego systemu, obrazowania, systemu pozycjonowania; nowsze linaki z obrazowaniem i systemami adaptacyjnymi poprawiają precyzję.
Zakres zastosowań Głównie mózg i struktury wewnątrzczaszkowe, ograniczona możliwość dla ciała. elekta.com+1 Mogą być używane także w radioterapii ciała (np. SBRT), gdy konieczne; większa elastyczność geograficzna zastosowań.
Koszty inwestycyjne Wysokie — zakup maszyny + przygotowanie pomieszczeń (ekranowanie, zabezpieczenia radiacyjne) + infrastruktura. › Użytkowane źródła Co-60 wymagają wymiany co kilka lat. nap.nationalacademies.org+2gao.gov+2 Zależnie od klasy — prostsze linaki mogą być tańsze; ale nowoczesne systemy z obrazowaniem, robotami, MR-guidance etc. są bardzo kosztowne.
Koszty eksploatacji i serwisu Utrzymanie źródeł, bezpieczeństwo radiacyjne, certyfikacje, serwis mechaniczny i elektroniczny. Źródła Co-60 słabną z upływem czasu (rozpad, malejąca aktywność) → konieczność wymiany. nap.nationalacademies.org+1 Koszty związane z elektroniką, systemami chłodzenia, obrazowaniem, wymagania dotyczące jakości, etc. Mogą być wysokie, ale części zamienne mogą być bardziej dostępne w niektórych systemach.

Firmy / producenci

  • Najbardziej znany producent Gamma Knife to Elekta AB (Szwecja) — Leksell Gamma Knife. nap.nationalacademies.org+3coherentmarketinsights.com+3Wikipedia+3

  • Inni konkurenci lub producenci urządzeń podobnych / uczestniczących w rynku radiochirurgii i stereotaktycznej radioterapii: Varian Medical Systems, Accuray (CyberKnife), Chińskie firmy (np. opisane urządzenia „Gyro Knife” w Chinach). nap.nationalacademies.org+1

  • Firmy produkujące systemy wsparcia, obrazowania, planowania leczenia, oprogramowanie oraz serwis tych urządzeń również są częścią ekosystemu. mordorintelligence.com+1

Kwestie serwisowe, usterki, eksploatacja

Źródła (Co-60)

  • Każdy Gamma Knife zawiera około 200 źródeł Co-60. Całkowita aktywność takiego zestawu nowo załadowanego urządzenia to rząd ~6 000 curie (≈222 TBq). nap.nationalacademies.org

  • Kobalt-60 ma okres półtrwania ~ 5,26 lat, co oznacza, że z czasem aktywność maleje, zmniejsza się efektywna dawka, czas zabiegu może się wydłużać. Po pewnym czasie konieczna jest wymiana źródeł. nap.nationalacademies.org+1

  • Koszt wymiany źródeł Co-60 to jedna z większych pozycji kosztowych. W zależności od kraju, regulacji i wielkości źródeł, wymiana co 4-5 lat może kosztować od US$800,000 do US$1 milion lub więcej. gao.gov

Usterki / awarie

  • Mechaniczne części: ruchome elementy do pozycjonowania, mocowanie ramy/stelażu (frame) albo maski, łóżko pacjenta itp.

  • Elektronika i systemy kontrolne: systemy obrazowania (MRI, CT jeśli są używane w planowaniu), systemy pozycjonowania, oprogramowanie planujące dawki promieniowania.

  • Wymogi bezpieczeństwa radiacyjnego, osłony, szczelność, detektory monitorujące promieniowanie mogą ulegać degrade’owi.

  • Zasilanie, chłodzenie, systemy klimatyzacji w pomieszczeniach — mają znaczenie, bo utrzymanie stabilnych warunków to część gwarancji dokładności i bezpieczeństwa.

Serwis i regulacje

  • Ze względu na użycie materiału promieniotwórczego (Co-60) wymagane są licencje, kontrole, regulacje lokalne, transport, utylizacja starych źródeł. nap.nationalacademies.org+1

  • Wymagana infrastruktura: pomieszczenia z odpowiednim ekranowaniem, monitoring promieniowania, procedury bezpieczeństwa dla personelu i pacjentów.

  • Regularne kontrole jakości (QA) i weryfikacje planów leczenia, potwierdzanie, że system dostarcza dawkę zgodnie z planem. arxiv.org+1

Koszty

Poniżej szacunkowe koszty związane z zakupem, eksploatacją, naprawami — oczywiście zależą od kraju, kursów, wielkości jednostki, miejscowych regulacji.

Pozycja Szacunkowy koszt / uwagi
Zakup urządzenia + instalacja + przygotowanie pomieszczeń / ekranowanie ~ US$3-4 miliony sam sprzęt / jednostka (gamma-based SRS), plus kolejne US$1-2 miliony na przygotowanie infrastruktury (ekranowanie, systemy bezpieczeństwa, budowa pomieszczeń). nap.nationalacademies.org
Koszt procedury (jednego zabiegu) W zależności od kraju i liczby pacjentów; np. wspomniane ok. US$2,469 w Indiach. PLOS
Wymiana źródeł Co-60 Co ok. 4-5 lat; koszt rzędu US$800,000-1,000,000 lub więcej, zależnie od wielkości źródeł i regulacji. gao.gov
Koszty utrzymania / serwisu rocznie W literaturze: ~US$10,000 rocznie to typowa wartość kosztów bieżących serwisu dla gamma-based SRS urządzeń (nie licząc źródeł). nap.nationalacademies.org
Czas amortyzacji / użytkowania Użyteczna żywotność urządzenia typu Gamma Knife zazwyczaj to ~10 lat (chociaż z wymianą źródeł, z biegiem czasu mogą być aktualizacje). nap.nationalacademies.org

Wady / ograniczenia

  • Ograniczenie działania do mózgu / struktur wewnątrzczaszkowych. Nie nadaje się do większości nowotworów poza czaszką. elekta.com+1

  • Koszt źródeł i ich wymiany. Długie terminy regulacyjne, transport, utylizacja.

  • Spadek aktywności źródeł: wymaga planowania tak, by zabiegi były ciągłe i by wykorzystanie maszyny było wysokie — inaczej jednostkowy koszt przez niższe wykorzystanie rośnie.

  • Wysokie wymagania infrastrukturalne — budowa, ekranowanie, regulacje bezpieczeństwa, personel z kompetencjami z zakresu fizyki medycznej.

Podsumowanie i rekomendacje

  • Gamma Knife jest technologią bardzo wartościową tam, gdzie potrzeba wysokiej precyzji i minimalizacji uszkodzeń tkanek zdrowych, zwłaszcza w leczeniu mózgu i schorzeń neurologicznych.

  • Opłacalność zależy silnie od liczby pacjentów — im więcej zabiegów rocznie, tym lepsze rozłożenie kosztów inwestycyjnych i serwisowych.

  • W kontekście planowania nowego ośrodka należy bardzo dobrze ocenić koszty źródeł Co-60, koszty regulacyjne, serwis, szkolenia personelu, wymagania budowlane.

Gamma Knife w Polsce: gdzie i do czego

  • Technologia: Leksell Gamma Knife (Elekta) – radiochirurgia stereotaktyczna mózgu z wielu źródeł Co-60, submilimetrowa precyzja. Elekta

  • Ośrodki w PL: Centrum Gamma Knife Warszawa (Kondratowicza 8; NFZ od 05.08.2011), oficjalna lista Elekty też wskazuje ten adres. Gammaknife+1

  • Wskazania: przerzuty do mózgu, meningiaki, nerwiak przedsionkowy, AVM, neuralgia trójdzielna i wybrane zaburzenia czynnościowe. Elekta

Popularne alternatywy w PL

  • CyberKnife (Accuray) – robotyczny akcelerator (bez izotopu), SRS/SBRT; ośrodki: Gliwice (NIO), Wieliszew k. Warszawy (Instytut Chirurgii Cybernetycznej), Poznań (WCO). gliwice.nio.gov.pl+2medquest.eu+2

  • Linac SRS (np. Elekta Versa HD, Varian TrueBeam) – linak przystosowany do SRS/SRT (frameless, IGRT/VMAT). Elekta+1

  • ZAP-X (ZAP Surgical) – dedykowana radiochirurgia czaszkowa bez kobaltu i bez bunkra (samoochronny), instalacje w PL: Olsztyn (USK), zapowiedziana Gdańsk (Copernicus). ZAP Surgical+2ZAP Surgical+2

Szybkie porównanie (klinika + infrastruktura + koszty)

Cecha Gamma Knife CyberKnife Linac SRS (Versa HD/TrueBeam) ZAP-X
Źródło Co-60 (ok. 200–201 źródeł) Linak Linak Linak 3 MV (dedykowany SRS)
Bunker Wymagany Wymagany Wymagany Brak bunkra (self-shielded)
Wymiana źródeł Co 4–5 lat, ~US$0.8–1.0 M Brak Brak Brak (brak Co-60)
Zakres Głównie mózg Mózg + SBRT (płuco, wątroba, prostata…) Uniwersalny (SRS + RT) Mózg/głowa-szyja
Immobilizacja Rama / maska (Icon – frameless) Frameless Frameless Frameless
Dostępność w PL Warszawa Gliwice, Wieliszew, Poznań Liczne ośrodki RT Olsztyn (+ Gdańsk w przygot.)
Atuty Najwyższa precyzja czaszki Elastyczność anatomiczna Uniwersalność i skalowanie Brak kobaltu i bunkra, niskie koszty infrastruktury
Ograniczenia Izotop + logistyka Dłuższe czasy przy wielu frakcjach Potrzeba top spec i QA Nowsza technologia, dostępność

Źródła: koszty Co-60 i cykl wymian (US GAO), charakterystyki systemów Elekta/Accuray, info o ZAP-X (self-shielded, no-cobalt) i instalacjach w PL; dostępność CyberKnife w Gliwicach/Wieliszewie/Poznaniu. ZAP Surgical+8gao.gov+8Elekta+8

Case studies & real-world koszty procedur

  • Analiza ekonomiczna centrum Gamma Knife: średni koszt zabiegu ~US$2,469; główne składowe: sprzęt ~44%, personel ~33%, energia ~10%, serwis ~9%. (duży ośrodek, Indie; dobry punkt odniesienia do kosztów jednostkowych vs wolumen) Clinics on Call

Serwis, usterki, koszty napraw – praktycznie

Gamma Knife (Co-60)

  • Największa pozycja: wymiana źródeł co 4–5 lat (~US$0.8–1.0 M), planować z wyprzedzeniem (licencje, transport, ochrona, utylizacja). gao.gov+1

  • Typowe usterki: układ pozycjonowania/couch, drzwi/miarka kolimatora, sensory bezpieczeństwa, system sterowania; objawy: przerwania sesji, błędy pozycjonowania, alarmy osłon. (ramy/zakładki – również aspekty workflow). (Przykłady operacyjne z literatury i praktyk wycofań/serwisu.) oncologysystems.com

  • Wpływ rozpadu Co-60: spadek dawki/czasów; większość ośrodków wymienia źródła co ~5–7 lat aby utrzymać przepustowość. PMC

Szacunki roczne (poza źródłami): kontrakty serwisowe i QA zazwyczaj „niższe” niż dla linaków, ale bardzo zależne od umowy i regionu (rzędu kilkanaście–kilkadziesiąt tys. USD/rok). (Uwaga: duża zmienność; planuj razem z kosztem źródeł jako TCO.) gao.gov

CyberKnife / Linac SRS

  • Kontrakty serwisowe: rozrzut od ~US$40k mediana (analiza instytucjonalna) do US$300k+ rocznie (komercyjni dostawcy/nowe top-klasy systemy). Ceny zależą od wieku, opcji (imaging, MLC), SLA i części. PMC+1

  • Typowe usterki: ramię robotyczne/jointy (CK), lampy kV/CBCT, moduły RF/gantry (linaki), chłodzenie, oprogramowanie TPS/dosy; objawy: „machine interlock”, drift izocentrum, artefakty obrazowania.

ZAP-X

  • Brak kosztu wymiany izotopu i brak bunkra (oszczędności infrastrukturalne rzędu ~US$1 M wg producenta). Serwis linakowy, ale na platformie dedykowanej do SRS czaszki. ZAP Surgical

Koszty inwestycji (orientacyjnie)

  • Gamma Knife (nowy + budowa): urządzenie kilka mln USD + bunker/osłony; kluczowy element TCO to cykliczna wymiana źródeł. (Analizy NASEM/raporty branżowe) gao.gov

  • Linak SRS / CyberKnife: nowy high-end ~US$3–5+ M; rynek wtórny (używane/refurb) ~US$0.3–0.75 M (+ instalacja). Serwis kontraktowy potrafi być US$150–300k/rok+. oncologysystems.com+1

  • ZAP-X: oszczędza bunker (~US$1 M) i Co-60 (~US$1 M co 4–5 lat); nadal CAPEX urządzenia i kontrakt serwisowy. (dane producenta) ZAP Surgical

Co dziś wybrać w Polsce (perspektywa operacyjno-biznesowa)

  • Duży wolumen czaszkowych SRS i minimalizacja dawki poza celem: rozważyć Gamma Knife lub ZAP-X (dedykowane platformy czaszkowe); Gamma Knife – bardzo dojrzały ekosystem i uznana precyzja; ZAP-X – niższy TCO (brak kobaltu/bunkra). Elekta+1

  • Potrzeba elastyczności (czaszka + SBRT trzonu): CyberKnife lub linak SRS (Versa HD/TrueBeam) – jedna platforma do wielu lokalizacji i workflow RT. gliwice.nio.gov.pl+1

  • Refundacja/NFZ: Gamma Knife Warszawa informuje o leczeniu w ramach NFZ; szczegóły kwalifikacji/refundacji zależą od rozpoznania i koszyka świadczeń – warto sprawdzić aktualne komunikaty NFZ (dyrektywa/świadczenia gwarantowane). Gammaknife+1

Checklist dla zakupu/serwisu (PL/EU)

  1. Model finansowy TCO 10-lat: CAPEX + źródła (GK)/bunker/serwis/SLA + QA + przestoje (utracone przychody). gao.gov

  2. Logistyka izotopu (GK): licencje, transport, ochrona, utylizacja – harmonogramować z 12–18 mies. wyprzedzeniem. oncologysystems.com

  3. Dostępność serwisu w PL: lokalny partner (Elekta Polska/Accuray), części krytyczne na miejscu, czasy reakcji. Elekta+1

  4. QA i zespół: doświadczony fizyk med., planista SRS; jakość planów silnie zależy od doświadczenia. Elekta

Case: 55-letnia obserwacja pacjentki z craniopharyngiomą leczonej Gamma Knife

  • W roku 1968 wykonano jeden z pierwszych zabiegów Gamma Knife u 21-letniej kobiety z craniopharyngiomą (guzem nad-/podwzrokowym). PubMed

  • Guz miał wymiary ~2 × 2,5 cm, lokalizowany w obszarze suprasellar. PubMed

  • Dawka: 50 Gy przy użyciu 179 wiązek promieniowania gamma (źródła Co-60). PubMed

  • W ciągu tych 55 lat pacjentka była wielokrotnie obserwowana. Wystąpiły 4 nawroty składowych torbielowatych, które leczono stereotaktyczną punkcją i instylacją radioizotopu Yttrium-90; część stała guza pozostała stabilna, nie było potrzeby powtarzania GKRS. PubMed

  • Efekty uboczne: utrata pola widzenia (lateral quadrant anopsia) oraz deficyty endokrynologiczne, wymagające leczenia farmakologicznego. PubMed

  • Pomimo tego, pacjentka żyje aktywnie do dziś (~76 lat po operacji). PubMed



Przypadek kliniczny z Polski

Tytuł: „Leczenie za pomocą Gamma Knife łagodnych guzów hamartoma – przypadek kliniczny”
Autorzy: A. Mitek, A. Lech, A. Dawidowska — Exira Gamma Knife, Katowice yadda.icm.edu.pl

Opis:

  • Pacjent: 10-letnia dziewczynka z hamartomą podwzgórza (hypothalamic hamartoma). yadda.icm.edu.pl

  • Lokalizacja: podwzgórze, zmiana hamartomatyczna, która powodowała napady padaczkowe. yadda.icm.edu.pl

  • Metoda: leczenie Gamma Knife (Exira Katowice), stereotaktyczne naświetlanie jednej frakcji. Użyto masy źródeł Co-60 (urządzenie z 192 źródłami, sektorami i kolimatorami 4, 8, 16 mm) yadda.icm.edu.pl

  • Wynik: napady padaczkowe ustąpiły po około 2 miesiącach; poprawiła się jakość życia pacjentki. yadda.icm.edu.pl

  • Wnioski: radiochirurgia Gamma Knife w dzieciństwie w zmianach typu hamartoma podwzgórza może być bezpieczna i skuteczna. yadda.icm.edu.pl

Inne publikacje / doświadczenia z Polski

  1. „Unilateral gamma knife thalamotomy for tremor – ocena dwuroczna”
    Grupa z Centrum Gamma Knife, Warszawa. Badanie prospektywne, pacjenci z drżeniem (choroba Parkinsona i drżenie samoistne). W obserwacji 2 letniej oceniano skuteczność i bezpieczeństwo. PubMed

    • Wynik: brak istotnych działań niepożądanych przez dwa lata; redukcja drżenia widoczna po roku; nie zauważono pogorszenia funkcji poznawczych, mowy, równowagi. PubMed

  2. „Doświadczenia Centrum Gamma Knife Warszawa w napromienianiu o wysokiej precyzji patologii wewnątrzczaszkowych. Doświadczenie ośmioletnie”
    Autorzy: Mirosław Ząbek i współpracownicy. Abstrakt opisujący wieloletnie doświadczenie praktyczne z leczeniem zmian wewnątrzczaszkowych (guzy, przerzuty, schorzenia funkcjonalne) w Centrum w Warszawie. nauka.pib-nio.pl

    • Ujęto zakres przypadków, stosowane dawki, dokładność, komplikacje — choć PDF pełny może być ograniczony dostępem. nauka.pib-nio.pl

  3. Neuralgia trójdzielna / neuralgia językowo-gardłowa
    Centrum Gamma Knife w Warszawie informuje o sukcesach w leczeniu neuralgii trójdzielnej — ponad 1600 pacjentów do tej pory; niedawno także neuralgii językowo-gardłowej jako rzadszego przypadku. Gammaknife



🧠 Przypadek 1: Hamartoma podwzgórza u dziecka (Exira Gamma Knife, Katowice)

  • Pacjent: dziewczynka, 10 lat.

  • Diagnoza: hamartoma podwzgórza powodująca ciężkie napady padaczkowe.

  • Metoda: stereotaktyczna radiochirurgia Gamma Knife; użyto kolimatorów 4–16 mm, pojedyncza sesja, dawka skupiona w obszarze zmiany.

  • Wynik: napady padaczkowe ustąpiły po 2 miesiącach, znacząca poprawa jakości życia, brak ciężkich powikłań.

  • Komentarz: GKRS jest bezpieczną alternatywą u dzieci w trudno operacyjnych guzach podwzgórza.
    Źródło: Mitek A. i in., Exira GK Katowice

🤲 Przypadek 2: Radiochirurgia thalamotomy u chorych z drżeniem (Centrum GK, Warszawa)

  • Pacjenci: grupa dorosłych z chorobą Parkinsona i drżeniem samoistnym.

  • Diagnoza: nasilone drżenie uniemożliwiające codzienne funkcjonowanie.

  • Metoda: jednostronna gamma-knife thalamotomy; dawka ablacyjna w obrębie jądra wzgórza.

  • Wynik: po 1 roku – istotna redukcja drżenia, brak powikłań poznawczych, mowy i równowagi; efekt utrzymany do 2 lat obserwacji.

  • Komentarz: GKRS thalamotomy to skuteczna alternatywa dla klasycznej talamotomii chirurgicznej czy głębokiej stymulacji mózgu.
    Źródło: PubMed ID 38742610, Warszawa GK

😣 Przypadek 3: Neuralgia trójdzielna i językowo-gardłowa (Warszawa GK)

  • Pacjenci: >1600 osób z neuralgią trójdzielną leczonych w Warszawie; pojedyncze przypadki neuralgii językowo-gardłowej.

  • Diagnoza: przewlekły, napadowy ból neuropatyczny, oporny na leczenie farmakologiczne.

  • Metoda: Gamma Knife – pojedyncze napromienianie korzenia nerwu czaszkowego.

  • Wynik: ustąpienie lub znaczące złagodzenie bólu u większości pacjentów; w neuralgii językowo-gardłowej – skuteczny efekt w pierwszych przypadkach w Polsce.

  • Komentarz: GKRS staje się „złotym standardem” dla chorych, którzy nie kwalifikują się do mikrochirurgicznej dekompresji.
    Źródło: GammaKnife.pl – komunikat 2025



ZAP-X

Posted on by



ZAP-X – nowoczesna radiochirurgia stereotaktyczna (SRS)

1. Co to jest ZAP-X?

ZAP-X to kompaktowy, dedykowany system stereotaktycznej radiochirurgii (SRS) przeznaczony głównie do leczenia zmian wewnątrzczaszkowych. Wykorzystuje akcelerator liniowy (~3 MeV) i samowystarczalne osłony, dzięki czemu:

  • nie wymaga bunkra radioterapeutycznego,

  • nie korzysta z radioaktywnego kobaltu (brak kosztownych wymian źródeł),

  • może być instalowany również w mniejszych ośrodkach.

Twórcą koncepcji jest prof. John R. Adler, znany także jako pomysłodawca CyberKnife.

2. Wskazania kliniczne (przykłady)

  • Przerzuty do mózgu,

  • Oponiaki, nerwiaki nerwu słuchowego,

  • Wybrane glejaki,

  • Malformacje naczyniowe,

  • Neuralgia trójdzielna i inne wskazania czynnościowe,

  • Zmiany w okolicy oczodołu i podstawy czaszki.

3. Jak wygląda procedura ZAP-X?

  1. Planowanie: rezonans MRI (często z CT), wyznaczenie celu, przygotowanie maski termoplastycznej.

  2. Ustawienie: automatyczne pozycjonowanie i kontrola obrazowa.

  3. Leczenie: podanie wiązki w jednej frakcji lub w kilku sesjach; pacjent nie odczuwa bólu.

  4. Po zabiegu: szybki powrót do aktywności, kontrolne badania obrazowe.

4. Instalacje na świecie

System został zatwierdzony w USA, Europie i Japonii. Liczba ośrodków rośnie – w 2025 roku leczonych było już kilka tysięcy pacjentów. W Europie pojawiają się kolejne instalacje (np. Niemcy, Francja, Włochy).

5. Porównanie z innymi systemami

Kryterium ZAP-X Gamma Knife CyberKnife Klasyczny LINAC SRS
Źródło promieniowania LINAC ~3 MeV Co-60 (wiele źródeł) LINAC 6 MV, robotyczny LINAC 6–10 MV
Bunkier / osłony brak bunkra (samowystarczalne osłony) wymagane ciężkie osłony wymagany bunkier RT wymagany bunkier RT
Zakres zastosowań głowa / szyja głowa głowa + ciało (SBRT) głowa + ciało (SBRT)
Izotopy brak tak (wymiana źródeł Co-60) brak brak
Instalacja w małych ośrodkach ułatwiona trudna trudna trudna
Koszt zakupu (orientacyjnie) ok. 1,8 mln USD (2019) wyższy, plus koszty źródeł wyższy, robot + bunkier zależny od konfiguracji

6. Koszty i infrastruktura

  • Zakup: raportowano ok. 1,8 mln USD (2019, rynek USA).

  • Infrastruktura: brak bunkra pozwala oszczędzić dodatkowo 1–2 mln USD.

  • Eksploatacja: brak wymian Co-60 obniża koszty utrzymania i administracji.

  • Refundacje: zależne od kraju; w większości systemów SRS jest finansowany w ramach onkologii.

7. Serwis i możliwe usterki

Rutynowe czynności:

  • Codzienne/tygodniowe testy jakości wiązki i geometrii,

  • Przeglądy okresowe producenta (LINAC, kolimacja, system pozycjonowania),

  • Testy end-to-end z fantomami.

Znane wyzwania:

  • Raportowano niedoszacowania czasu zabiegu przez kalkulator systemowy – zalecane buforowanie w harmonogramie,

  • Wymagane są specjalistyczne szkolenia zespołu i regularne QA.

8. Najczęstsze pytania

Czy ZAP-X leczy jednym zabiegiem?
Najczęściej tak, ale możliwe jest też podanie w kilku frakcjach.

Czy można zainstalować bez bunkra?
Tak – to jedna z największych zalet ZAP-X, choć wymagane są audyty ochrony radiologicznej.

Jak pacjent odczuwa terapię?
Zabieg jest bezbolesny, głowa stabilizowana maską, powrót do aktywności tego samego dnia.

9. Bunkier i osłony radiacyjne

Tradycyjne systemy (Gamma Knife, CyberKnife, klasyczny LINAC SRS):

  • wymagają ciężkich osłon betonowych o grubości kilkudziesięciu centymetrów,

  • potrzebne są specjalne drzwi radiacyjne, wentylacja i monitoring,

  • koszt budowy bunkra RT to zwykle 1–2 mln USD dodatkowo do ceny samego urządzenia,

  • budowa bunkra wydłuża czas uruchomienia (projekt, zgody, wykonanie – często 12–24 miesiące).

ZAP-X:

  • system ma samowystarczalne osłony (self-shielding) wbudowane w konstrukcję,

  • promieniowanie poza urządzeniem spada do poziomów spełniających normy ochrony radiologicznej już w odległości kilku metrów od izocentrum,

  • oznacza to, że ZAP-X można zainstalować w zwykłym pomieszczeniu klinicznym z kontrolą dostępu, bez inwestycji w bunkier,

  • pozwala to na lokalizację także w mniejszych szpitalach, które wcześniej nie mogły pozwolić sobie na radioterapię stereotaktyczną.

ℹ️ Podsumowanie:
ZAP-X to nowa generacja radiochirurgii stereotaktycznej – kompaktowa, samowystarczalna, bez kobaltu i bunkra, co czyni ją atrakcyjną alternatywą dla Gamma Knife i CyberKnife, szczególnie w mniejszych ośrodkach.

Kryterium Tradycyjny LINAC / Gamma Knife / CyberKnife ZAP-X
Potrzeba bunkra Tak – betonowe ściany 1–2 m, drzwi ochronne Nie – osłony samowystarczalne w urządzeniu
Koszt budowy bunkra ok. 1–2 mln USD (w zależności od kraju i norm) 0 USD (brak bunkra)
Czas realizacji 12–24 miesiące (projekt, pozwolenia, budowa) kilka tygodni (standardowe pomieszczenie kliniczne)
Powierzchnia wymagana duża sala bunkrowa, dodatkowe zaplecze techniczne kompaktowe pomieszczenie zabiegowe
Bezpieczeństwo radiacyjne zapewnione przez betonowe osłony i systemy blokad zapewnione przez samoscreening (self-shielding) urządzenia
Elastyczność lokalizacji tylko duże centra onkologiczne / RT także mniejsze szpitale, kliniki neurochirurgiczne

Kardiotoksyczność w onkologii

Posted on by

Kardiotoksyczność w onkologii

1. Czym jest kardiotoksyczność?

Kardiotoksyczność to ogół niekorzystnych działań leczenia onkologicznego (chemioterapii, radioterapii, immunoterapii) na układ sercowo-naczyniowy. Może prowadzić do uszkodzenia mięśnia sercowego, naczyń krwionośnych i zaburzeń rytmu serca.

Występuje częściej u pacjentów:

  • leczonych na nowotwory piersi, płuc i chłoniaki śródpiersia,

  • otrzymujących antracykliny (np. doksorubicynę), trastuzumab czy inhibitory kinaz,

  • poddawanych radioterapii w obrębie klatki piersiowej (szczególnie lewej strony).

2. Mechanizmy uszkodzeń serca

  • Chemioterapia – stres oksydacyjny, uszkodzenia mitochondriów, martwica kardiomiocytów.

  • Radioterapia – włóknienie mięśnia sercowego, zapalenie osierdzia, zwężenie naczyń wieńcowych.

  • Immunoterapia – reakcje autoimmunologiczne, zapalenie mięśnia sercowego.

3. Objawy kardiotoksyczności

  • duszność, obrzęki, ograniczona tolerancja wysiłku,

  • bóle w klatce piersiowej, zaburzenia rytmu, omdlenia,

  • objawy niewydolności serca (obniżona frakcja wyrzutowa w echokardiografii).

4. Choroby wywołane kardiotoksycznością

  • kardiomiopatia i niewydolność serca,

  • choroba wieńcowa (uszkodzenie tętnic wieńcowych),

  • zaburzenia rytmu (arytmie, migotanie przedsionków),

  • choroby zastawek serca (zwłóknienie, zwężenia),

  • zapalenie osierdzia i wsierdzia.

5. Diagnostyka i monitoring

  • EKG – podstawowa kontrola rytmu.

  • Echokardiografia (echo serca) – ocena frakcji wyrzutowej (LVEF).

  • Biomarkery – troponiny, BNP/NT-proBNP (wczesne wykrywanie uszkodzeń).

  • MRI serca – ocena włóknienia i funkcji mięśnia sercowego.

6. Jak zmniejszyć ryzyko kardiotoksyczności?

  • Planowanie radioterapii – IMRT, VMAT, protonoterapia, technika DIBH (głęboki wdech przy napromienianiu lewej piersi).

  • Zmniejszenie dawek leków kardiotoksycznych – np. liposomalna doksorubicyna.

  • Profilaktyka farmakologiczna – ACE-inhibitory, beta-blokery, statyny.

  • Kardiomonitoring w trakcie terapii – regularne EKG i echo.

  • Kardioonkologia – współpraca kardiologa i onkologa od momentu planowania leczenia.

7. Leczenie powikłań

  • standardowe leczenie niewydolności serca (ACE-I, beta-blokery, diuretyki),

  • zabiegi interwencyjne (np. angioplastyka w chorobie wieńcowej),

  • leczenie arytmii (farmakologiczne lub urządzenia: ICD, stymulator).

8. Znaczenie w praktyce klinicznej

Kardiotoksyczność to rosnący problem w onkologii, bo coraz więcej pacjentów przeżywa nowotwory i żyje długo po leczeniu. Długofalowe uszkodzenia serca stają się więc nowym wyzwaniem medycyny, a kardioonkologia rozwija się jako odrębna dziedzina, łącząca onkologię, kardiologię i diagnostykę obrazową.

IMRT – Intensity Modulated Radiotherapy

1. Czym jest IMRT?

IMRT (Radioterapia z modulowaną intensywnością wiązki) to technika napromieniania, w której kształt i intensywność promieniowania są precyzyjnie modulowane za pomocą systemu listków kolimatora (MLC – Multi-Leaf Collimator).
👉 Dzięki temu można podać wysoką dawkę w obręb guza, jednocześnie oszczędzając zdrowe tkanki i narządy krytyczne (OAR – Organs At Risk).

2. Zasada działania

  • Akcelerator liniowy wytwarza wiązkę fotonów.

  • Kolimator (MLC) składający się z wielu ruchomych listków reguluje kształt i intensywność wiązki.

  • Planowanie odbywa się komputerowo (tzw. inverse planning – lekarz i fizyk definiują dawkę w guzie i maksymalne dopuszczalne dla otoczenia, a system optymalizuje kształt pól).

3. Urządzenia i producenci

  • Varian (Eclipse, TrueBeam, Halcyon)

  • Elekta (Versa HD, Monaco)

  • Siemens (Artiste, ONCOR)

  • Accuray (TomoTherapy, Radixact)

4. Zastosowania kliniczne

  • nowotwory głowy i szyi,

  • nowotwory prostaty,

  • rak piersi (zwłaszcza lewostronny – blisko serca),

  • rak płuca,

  • chłoniaki śródpiersia.

5. Dawki i frakcjonowanie

  • Standard: 1,8–2 Gy / frakcję, 5x w tygodniu, do całkowitej dawki 50–70 Gy.

  • Możliwość stosowania hipofrakcjonowania (większe dawki w mniejszej liczbie frakcji).

6. Zalety IMRT

  • bardzo precyzyjne dopasowanie rozkładu dawki do kształtu guza,

  • redukcja dawek dla narządów krytycznych (np. serca, płuc, rdzenia kręgowego),

  • możliwość leczenia guzów złożonych anatomicznie,

  • mniejsze ryzyko powikłań i kardiotoksyczności (np. przy raku piersi).

7. Ograniczenia i wyzwania

  • dłuższy czas planowania i napromieniania niż w konwencjonalnej radioterapii,

  • większa złożoność – wymaga doświadczonego zespołu (lekarz, fizyk, technik),

  • wyższe koszty, szczególnie w porównaniu do 2D/3D RT,

  • ryzyko błędów przy nieprawidłowym planowaniu (konieczność QA – kontroli jakości).

8. Kontrola jakości (QA – Quality Assurance)

  • weryfikacja planu dawki przed rozpoczęciem leczenia,

  • pomiary fantomowe (czy rozkład dawki zgadza się z planem),

  • codzienna kontrola akceleratora (kalibracja, testy MLC),

  • audyty międzynarodowe (np. IAEA, ESTRO).

✅ IMRT jest obecnie złotym standardem w wielu typach nowotworów i stanowi krok pośredni między klasyczną radioterapią 3D a protonoterapią.

Jak IMRT zmniejsza ryzyko kardiotoksyczności?

1. Precyzyjne kształtowanie dawki

  • Dzięki kolimatorowi MLC IMRT pozwala podać większą dawkę w obrębie guza, a jednocześnie „wycinać” pole napromieniania tak, aby serce i duże naczynia otrzymywały możliwie małą dawkę rozproszoną.

  • W klasycznej 3D radioterapii serce dostawało wyższą „przygodną” dawkę – IMRT redukuje to ryzyko.

2. Ochrona narządów krytycznych (OAR – Organs At Risk)

W planowaniu IMRT lekarz i fizyk ustalają limity dawki dla serca, płuc i przełyku. System komputerowy oblicza taki rozkład, by:

  • guz dostał np. 60–70 Gy,

  • serce <5–10 Gy (w zależności od wytycznych),

  • duże naczynia i płuca także w bezpiecznym zakresie.

3. Radioterapia raka piersi (szczególnie lewej)

  • Klasyczna radioterapia często obejmowała fragment serca.

  • IMRT (a także VMAT) pozwala:

    • „owinąć się” dawką wokół serca,

    • zastosować technikę DIBH (Deep Inspiration Breath Hold) – pacjentka wstrzymuje oddech na wdechu, a serce oddala się od piersi → jeszcze mniejsze dawki dla mięśnia sercowego i tętnic wieńcowych.

4. Radioterapia chłoniaków śródpiersia i raka płuca

  • U pacjentów młodych, którzy przeżyją wiele lat, kardiotoksyczność może ujawnić się po 10–20 latach.

  • IMRT ogranicza dawkę dla serca i aorty, zmniejszając ryzyko choroby wieńcowej i kardiomiopatii popromiennej.

5. Dane kliniczne

  • Badania pokazują, że zastosowanie IMRT zamiast 3D-CRT obniża średnią dawkę dla serca nawet o 30–50%.

  • To przekłada się na mniejsze ryzyko:

    • niewydolności serca,

    • choroby wieńcowej,

    • arytmii popromiennych.

6. Uzupełnienie – kardioonkologia

  • IMRT + monitorowanie kardiologiczne (echo, EKG, biomarkery) = zmniejszenie powikłań sercowych.

  • Współpraca radioterapeuty i kardiologa pozwala dobrać optymalny plan i szybko reagować na wczesne objawy uszkodzenia serca.

✅ Podsumowując: IMRT zmniejsza kardiotoksyczność, bo pozwala zminimalizować dawkę dla serca i naczyń przy zachowaniu pełnej dawki w guzie – a dodatkowo daje możliwość stosowania technik oddechowych (DIBH), które jeszcze bardziej chronią serce.

Techniki radioterapii zmniejszające kardiotoksyczność

1. VMAT – Volumetric Modulated Arc Therapy

  • Zasada: rozwinięcie IMRT – akcelerator obraca się wokół pacjenta i w czasie rzeczywistym zmienia intensywność, kształt wiązki i prędkość obrotu.

  • Zalety:

    • krótszy czas napromieniania niż IMRT (zamiast kilkunastu pól → 1–2 łuki),

    • jeszcze lepsze dopasowanie dawki do kształtu guza,

    • mniejsza dawka dla serca i płuc.

  • W kontekście kardiotoksyczności:

    • stosowana w nowotworach piersi, płuca i chłoniakach śródpiersia,

    • badania pokazują zmniejszenie średniej dawki dla serca o 20–40% w porównaniu do 3D-CRT.

2. Protonoterapia

  • Zasada: wykorzystuje wiązki protonów, które oddają energię głównie w tzw. piku Bragga – maksymalna dawka w guzie, a poza nim praktycznie brak promieniowania.

  • Zalety:

    • bardzo mała dawka poza celem,

    • najlepsza ochrona narządów krytycznych (OAR),

    • szczególnie polecana w leczeniu dzieci i młodych dorosłych (aby ograniczyć późne powikłania sercowe).

  • W kontekście kardiotoksyczności:

    • radykalnie zmniejsza dawkę dla serca w raku piersi i chłoniakach śródpiersia,

    • redukuje ryzyko choroby wieńcowej i kardiomiopatii popromiennej.

3. DIBH – Deep Inspiration Breath Hold

  • Zasada: pacjentka wstrzymuje oddech przy głębokim wdechu podczas napromieniania piersi.

  • Efekt: płuca się rozszerzają, a serce „cofa” się od klatki piersiowej → większa odległość od pola napromieniania.

  • Zalety:

    • technika prosta i tania (wymaga tylko systemu kontroli oddechu),

    • szczególnie skuteczna w raku lewej piersi,

    • zmniejsza średnią dawkę dla serca nawet o 50%.

Podsumowanie – wpływ na kardiotoksyczność

Technika Mechanizm ochrony Redukcja dawki dla serca Zastosowania
IMRT modulacja intensywności, kształtowanie dawki 30–50% w stosunku do 3D-CRT głowa-szyja, pierś, płuca, chłoniaki
VMAT modulacja podczas obrotu akceleratora 20–40% względem 3D-CRT piersi, płuca, guzy miednicy
Protonoterapia pik Bragga – brak dawki poza guzem >70% w porównaniu z fotonami piersi, chłoniaki, dzieci, młodzi dorośli
DIBH oddech odsuwa serce od pola do 50% redukcji rak lewej piersi

✅ W praktyce klinicznej:

  • IMRT i VMAT to standard w wielu ośrodkach,

  • DIBH jest szeroko stosowane u kobiet z rakiem lewej piersi,

  • Protonoterapia – najlepsza pod względem ochrony serca, ale dostępna tylko w kilku ośrodkach w Polsce i Europie ze względu na koszty.



  • 🔴 Czerwone pola – rozkład dawki promieniowania,

  • 🔵 Niebieski kontur – guz.

➡️ IMRT – dopasowana dawka, mniejsze obciążenie serca.
➡️ VMAT – podobnie jak IMRT, ale szybciej i w formie łuku.
➡️ Protonoterapia – bardzo precyzyjny pik Bragga, prawie brak dawki poza guzem.
➡️ DIBH – dzięki głębokiemu wdechowi serce „odsuwa się” od pola napromieniania.

Technika Mechanizm działania Zalety Ograniczenia Wpływ na kardiotoksyczność
IMRT (Intensity Modulated Radiotherapy) modulacja intensywności wiązki za pomocą kolimatora MLC, wiele pól napromieniania bardzo dobre dopasowanie dawki, oszczędzanie serca i płuc dłuższy czas planowania i napromieniania, wyższe koszty redukcja średniej dawki dla serca o 30–50% względem 3D-CRT
VMAT (Volumetric Modulated Arc Therapy) modulacja dawki w czasie obrotu akceleratora wokół pacjenta krótszy czas leczenia niż IMRT, dobra ochrona narządów krytycznych większa złożoność QA, wyższe wymagania sprzętowe redukcja średniej dawki dla serca o 20–40%
Protonoterapia wykorzystanie piku Bragga – maksymalna dawka w guzie, minimalna poza nim najlepsza ochrona serca i płuc, szczególnie u dzieci i młodych dorosłych bardzo wysokie koszty, ograniczona dostępność ośrodków redukcja dawki dla serca >70% w porównaniu do fotonów
DIBH (Deep Inspiration Breath Hold) pacjent wstrzymuje oddech w głębokim wdechu → serce oddala się od piersi prosta, tania, bardzo skuteczna w raku lewej piersi wymaga współpracy pacjenta, nie dla wszystkich możliwa zmniejszenie średniej dawki dla serca nawet o 50%





Technika Średnia dawka do serca (Dmean) – typowo V25 / V30 serca – typowo lub zalecenia Uwagi kliniczne
IMRT ~3–6 Gy przy piersi lewej, zwykle niżej niż 3D-CRT. (pmc.ncbi.nlm.nih.gov) V25 < 10% jako punkt odniesienia (QUANTEC); w badaniach V30 ok. 3–9%. (pmc.ncbi.nlm.nih.gov) Precyzyjne oszczędzanie OAR; wymagany QA. (pmc.ncbi.nlm.nih.gov)
VMAT ~4–7 Gy (zależnie od planu); zwykle niżej niż 3D-CRT, porównywalnie do IMRT. (eurjbreasthealth.com) V25/V30 często mniejsze niż w 3D-CRT; przykładowo V30 niższe vs IMRT w jednym z porównań. (pmc.ncbi.nlm.nih.gov) Krótszy czas napromieniania; złożony QA. (pmc.ncbi.nlm.nih.gov)
Protonoterapia ~0.3–1.0 Gy (median Dmean ~0.5 Gy w seriach klinicznych). (pmc.ncbi.nlm.nih.gov) V25 zwykle ~0–5%; w protokołach często cel: Dmean ≤ 4 Gy, V25 < 5%. (sciencedirect.com) Największe oszczędzanie serca (pik Bragga), ale ograniczona dostępność. (pmc.ncbi.nlm.nih.gov)
DIBH (technika oddechowa) Redukcja Dmean o ~1–3.5 Gy vs. free-breathing; przykładowo z ~2.6 Gy do ~1.4 Gy lub o ~3.4 Gy. (iv.iiarjournals.org) V25/V30 istotnie mniejsze vs. free-breathing (np. spadek V25 i V30 w DIBH). (journals.lww.com) Tania i skuteczna metoda ochrony serca, szczególnie w piersi lewej. (pmc.ncbi.nlm.nih.gov)







Cyfrowa tabletka

Posted on by

Tabletka cyfrowa

Najciekawsze tematy w mediach i na social media

1. Influenserzy i dezinformacja w medycynie

  • Badanie z JAMA Network Open wykazało, że influenserzy promują na Instagramie i TikToku kontrowersyjne testy zdrowotne (np. pełne MRI, testy genetyczne, AMH), zalecając je w duchu „weź zdrowie w swoje ręce”, ale zapominając o potencjalnych szkodach — tylko 6% wpisów wspominało o overdiagnosis. theguardian.com

  • To wzbudza pytania:

    • Jak rozpoznać, które testy są faktycznie wartościowe, a które – wpędzają w niepotrzebny stres lub koszty?

    • Kto powinien ponosić odpowiedzialność za tę treść — platforma, influenser, czy autor testu?

2. Oszustwa i podejmowanie roli ekspertów

  • W Wielkiej Brytanii oszuści podszywający się pod lekarzy reklamują fałszywe kremy, monitory glukozy i inne „leki”, niektóre nie były dostarczane w ogóle. Platformy działały dopiero po zgłoszeniach. thetimes.co.uk

  • To rodzi pytania:

    • Jak edukować użytkowników, by weryfikowali źródła przed zakupem zdrowotnych gadżetów online?

    • Jak platformy mogły lepiej działać, by zapobiegać takim oszustwom proaktywnie, a nie dopiero reaktywnie?

3. AI i deepfake w medycynie

  • British Medical Journal ujawnił, że oszuści wykorzystują deepfake i syntetyczne wideo z wizerunkiem znanych lekarzy, żeby reklamować rzekome „cudowne” kuracje (np. na cukrzycę, nadciśnienie), wprowadzając w błąd wiele osób. thescottishsun.co.uk

  • Flagowe pytania:

    • Jak zabezpieczyć pacjentów przed manipulacją przez AI?

    • Jakie mechanizmy weryfikacji autentyczności informacji są nam potrzebne — zarówno prawne, jak i techniczne?

4. Cenzura treści medycznych przez platformy społecznościowe

  • Aż 68% chirurgów plastycznych zgłasza, że ich posty (np. zdjęcia before/after) zostały ograniczone lub usunięte przez Meta (Instagram), często bez jasnego powodu. Allure

  • Budzi to pytania:

    • Gdzie przebiega granica między ochroną użytkowników a ograniczeniem edukacji medycznej online?

    • Jak promować treści wartościowe, a jednocześnie zgodne z wytycznymi platform?

5. Femtech i prywatność danych

  • Aplikacje z kategorii Femtech (śledzenie menstruacji, płodności, zdrowia reprodukcyjnego) są coraz popularniejsze, ale wywołują kontrowersje — niektóre aplikacje udostępniają dane FB, inne były podejrzane o monitorowanie użytkowniczek pod kątem aborcji czy innych wrażliwych kwestii. en.wikipedia.org

  • Problematyczne pytania:

    • Jak tworzyć narzędzia zdrowotne dla kobiet z pełnym poszanowaniem prywatności?

    • Czy i jakich wymogów etycznych i regulacyjnych potrzebujemy w europejskich Femtech’ach?

6. Digital pill — inteligentne leki z czujnikiem

  • “Digital pills” — tabletki z mikroczipem, który transmituje dane o przyjęciu leku — mogą poprawić compliance, ale budzą obawy związane z prywatnością i innymi kwestiami etycznymi i ekonomicznymi. en.wikipedia.org

  • Na jakie kwestie społeczne to otwiera?:

    • Czy pacjent powinien mieć kontrolę nad tymi danymi?

    • Jak zabezpieczyć informacje przed udostępnieniem bez świadomej zgody?

Podsumowanie najciekawszych wątków społecznych:

Wątek Temat / Pytanie
1⃣ Dezinformacja zdrowotna — jak weryfikować rzetelność testów promowanych online?
2⃣ Oszuści podszywający się pod lekarzy — jak chronić użytkowników w sieci?
3⃣ Deepfake i AI w medycynie — jakie zabezpieczenia potrzebujemy?
4⃣ Cenzura treści medycznych — jak zachować edukację bez naruszania regulaminów?
5⃣ Femtech i dane — jak projektować aplikacje dla kobiet etycznie i prywatnie?
6⃣ Digital pills — jak pogodzić technologię z bezpieczeństwem pacjenta i etyką?

🟦 Digital pill (cyfrowa tabletka) to nowa klasa „inteligentnych leków”, w których oprócz substancji czynnej znajduje się mikrosensor elektroniczny. Po połknięciu tabletka aktywuje się w żołądku i wysyła sygnał (np. do plastra na skórze albo do aplikacji mobilnej), że pacjent rzeczywiście przyjął lek.

🔬 Jak to działa?

  1. Tabletka – zawiera lek + miniaturowy czujnik (zbudowany z biodegradowalnych metali, np. miedzi i magnezu).

  2. Aktywacja – w żołądku elektrolity z kwasu żołądkowego uruchamiają obwód.

  3. Sygnał – tabletka wysyła sygnał radiowy lub elektryczny do plastra przyklejonego na brzuchu.

  4. Aplikacja – plaster przesyła dane do aplikacji w smartfonie.

  5. Lekarz / opiekun – może zdalnie potwierdzić, że lek został przyjęty.

💊 Główne zastosowania

  • Psychiatria – np. cyfrowa wersja aripiprazolu (Abilify MyCite, zatwierdzona przez FDA w 2017 r.), dla pacjentów z schizofrenią i depresją.

  • Kardiologia – monitorowanie przyjmowania leków na nadciśnienie czy niewydolność serca.

  • Transplantologia – kontrola regularności przyjmowania leków immunosupresyjnych.

  • Choroby przewlekłe – cukrzyca, gruźlica, HIV – wszędzie tam, gdzie compliance (regularność terapii) jest kluczowa.

✅ Zalety

  • Zwiększa adherencję do leczenia (compliance) – lekarz wie, czy pacjent bierze lek.

  • Może pomóc w badaniach klinicznych (dokładne dane o przyjmowaniu leków).

  • Wczesne ostrzeganie, gdy pacjent nie stosuje się do zaleceń.

⚠️ Ryzyka i kontrowersje

  • Prywatność danych – kto ma dostęp do informacji o tym, że pacjent połknął lek? (pacjent, lekarz, ubezpieczyciel?).

  • Etyka – czy to jeszcze pomoc, czy już kontrola pacjenta?

  • Koszt – cyfrowa tabletka jest znacznie droższa niż klasyczna.

  • Zaufanie – pacjenci mogą czuć się „inwigilowani”.

  • Awaryjność – co jeśli sensor nie zadziała, a lekarz uzna, że pacjent nie przyjął dawki?

🌍 Aktualny stan (2025)

  • Abilify MyCite nadal jest jedyną szerzej znaną zatwierdzoną „digital pill” przez FDA.

  • W badaniach klinicznych testowane są inne leki w wersji cyfrowej.

  • UE i FDA stawiają pytania regulacyjne: czy digital pill to lek, wyrób medyczny, czy system combo?

  • W debacie publicznej (zwłaszcza w psychiatrii) mocno podkreśla się kwestie etyki i prywatności.

👉 Czy chcesz, żebym zrobił porównanie w tabeli: klasyczna tabletka vs. digital pill (np. koszt, kontrola, zalety/ryzyka)?

Powiedziałeś(-aś):
Tak
ChatGPT powiedział:

Świetnie 🙂 Przygotowałem tabelę porównującą klasyczną tabletkę i digital pill (cyfrową tabletkę z czujnikiem):

💊 Klasyczna tabletka vs. Digital pill

Cecha Klasyczna tabletka Digital pill (cyfrowa)
Substancja czynna Tylko lek Lek + miniaturowy sensor elektroniczny
Potwierdzenie przyjęcia Brak – lekarz wierzy na słowo pacjenta Automatyczny zapis (czujnik → plaster → aplikacja)
Koszt Niski Wysoki (kilka–kilkanaście razy drożej)
Zastosowania Wszystkie choroby, rutynowe terapie Głównie choroby przewlekłe i psychiatryczne (gdzie adherence = klucz)
Adherencja (regularność) Trudna do monitorowania Możliwa do ścisłej kontroli
Dane Brak danych cyfrowych Dane trafiają do aplikacji i mogą być udostępniane lekarzowi/ubezpieczycielowi
Prywatność Pacjent sam decyduje, czy mówi o leczeniu Ryzyko nadużyć (np. presja ze strony ubezpieczyciela, pracodawcy)
Awaryjność Praktycznie brak Możliwe błędy sensora (fałszywe alarmy, brak sygnału)
Regulacje Jasno określone (lek) Złożone: lek + wyrób medyczny + system IT
Psychologia pacjenta Neutralna Może budzić opór („inwigilacja”, brak zaufania)

📌 Wniosek:

  • Digital pill ma ogromny potencjał w chorobach, gdzie przestrzeganie zaleceń ratuje życie (psychiatria, transplantologia).

  • Ale równocześnie wprowadza kontrowersje etyczne i prywatnościowe, których klasyczna tabletka nie ma.



Bezpieczeństwo aplikacji medycznych.

Posted on by

Aplikacje medyczne to dość szeroka kategoria – mogą działać jako proste programy wspierające zdrowy tryb życia, ale też jako wyroby medyczne regulowane prawnie (np. oprogramowanie klasyfikowane jako Software as a Medical Device – SaMD).

Główne obszary zastosowań aplikacji medycznych:

1. Monitorowanie zdrowia pacjentów

  • aplikacje do śledzenia parametrów (np. ciśnienia, glukozy, EKG, saturacji, snu, aktywności fizycznej),

  • integracja z urządzeniami typu smartband, pulsoksymetr, glukometr, ciśnieniomierz, aparat słuchowy.

2. Diagnostyka i wspomaganie decyzji klinicznych

  • aplikacje analizujące obrazy (RTG, USG, MRI, CT) – np. wykrywanie zmian nowotworowych,

  • wspomaganie interpretacji sygnałów (EEG, EKG),

  • algorytmy predykcyjne (np. ryzyko udaru, analiza snu w apnei).

3. Telemedycyna i komunikacja

  • wideokonsultacje lekarz–pacjent,

  • zdalne przesyłanie wyników badań,

  • zdalna kontrola terapii (np. pompa insulinowa sterowana przez aplikację).

4. Zarządzanie leczeniem

  • przypomnienia o przyjmowaniu leków,

  • planowanie terapii rehabilitacyjnych i ćwiczeń,

  • edukacja pacjentów (instrukcje, filmy, poradniki).

5. Integracja z systemami szpitalnymi

  • dostęp lekarzy do Elektronicznej Dokumentacji Medycznej (EHR),

  • obsługa zleceń badań, recept, skierowań,

  • systemy PACS/DICOM – przeglądanie obrazów diagnostycznych.

6. Aplikacje dla personelu medycznego

  • kalkulatory medyczne (np. dawki leków, skale kliniczne),

  • wsparcie w procedurach (np. checklisty operacyjne),

  • szybki dostęp do wytycznych i literatury.

7. Prewencja i zdrowy styl życia

  • aplikacje do diety i aktywności (fitness, wellness),

  • wsparcie psychologiczne (mindfulness, CBT online),

  • edukacja zdrowotna społeczeństwa.

W skrócie:

📌 Pacjenci – korzystają, by monitorować stan zdrowia, kontaktować się z lekarzem, dbać o leczenie i profilaktykę.
📌 Lekarze i szpitale – używają aplikacji do diagnostyki, podejmowania decyzji klinicznych, zarządzania dokumentacją i komunikacji.

Dla kogo Typ aplikacji Przykłady Do czego służą
Pacjent Monitorowanie zdrowia MySugr (glukoza), KardiaMobile (EKG), ciśnieniomierz Omron Śledzenie parametrów, prowadzenie dzienniczka pomiarów
Zarządzanie leczeniem Medisafe (przypomnienia o lekach), aplikacje rehabilitacyjne Regularność terapii, plan ćwiczeń, kontrola efektów
Telemedycyna Halodoctor, TeleDoc, aplikacje NFZ/ubezpieczycieli Wideokonsultacje, przesyłanie wyników badań
Edukacja i prewencja Fitbit, Headspace, Calm, aplikacje dietetyczne Zdrowy tryb życia, psychologia, mindfulness
Lekarz Diagnostyka i AI Aidoc, Arterys (AI do obrazów), algorytmy EKG/EEG Wsparcie diagnozy, automatyczna analiza badań
Kalkulatory i wytyczne MedCalc, UpToDate Skale kliniczne, dawki leków, dostęp do literatury
Dostęp do EHR/PACS Mobilne przeglądarki DICOM, aplikacje szpitalne Szybki podgląd dokumentacji, opis badań
Szpital / system Integracja z systemami Elektroniczna Dokumentacja Medyczna (EHR), LIS, RIS, PACS Zarządzanie badaniami, wynikami, obrazami
Zarządzanie personelem i zasobami Aplikacje harmonogramowe, zarządzanie sprzętem medycznym Planowanie dyżurów, kontrola dostępności aparatury
Telemonitoring pacjentów Zdalne systemy monitorowania (np. kardiologia, OIT) Monitorowanie parametrów pacjentów poza oddziałem

Najczęstsze zagrożenia

  • Ransomware na łańcuchu dostaw (dostawcy laboratoriów, PACS, LIS, billing): wstrzymuje zabiegi, transfuzje, dostęp do EHR. Przykłady: atak na Synnovis sparaliżował szpitale w Londynie w czerwcu 2024 r. (odwołane operacje, „paper mode”). theguardian.com+1

  • Urządzenia/wyroby połączone (IoMT): brak uwierzytelniania, przestarzałe radio/BT, słabe aktualizacje OTA → możliwość zmiany terapii. Przykłady:

    • Rozruszniki St. Jude/Abbott – ryzyko zdalnej ingerencji, akcja serwisowa i firmware (2017–2018). ahajournals.org+1

    • Pompy insulinowe Medtronic – wycofania/ostrzeżenia (2019, CVE-2019-10964) z powodu braku właściwego uwierzytelniania w łączności — możliwość zmiany dawek. pmc.ncbi.nlm.nih.gov+2The HIPAA Journal+2

  • PACS/DICOM i obrazowanie: wystawione do Internetu, słabe segmentacje sieci, podatne przeglądarki DICOM. Badania i raporty ciągle znajdują otwarte serwery. pmc.ncbi.nlm.nih.gov+2sciencedirect.com+2

  • API i interoperacyjność (HL7/FHIR): błędne konfiguracje, brak kontroli dostępu, IDOR, przechwycenie tokenów; publikacje wskazują luki w implementacjach FHIR. scholarspace.manoa.hawaii.edu+1

  • Aplikacje mobilne (dla pacjentów/kliniczne): twardo zakodowane sekrety, brak pinningu TLS, słabe szyfrowanie storage’u, brak „device binding”. Standardem testów jest OWASP MASVS. owasp.org+2mas.owasp.org+2

  • Dane i prywatność: wycieki PHI/PII z logów, zrzutów błędów, kopii zapasowych; ryzyka prawne (GDPR/HIPAA).

  • AI/ML w zdrowiu: możliwość ataków typu data/model poisoning, membership inference; stąd rośnie nacisk na uczenie prywatnościowe/federacyjne. Owkin

  • Łańcuch dostaw oprogramowania: komponenty open-source (np. logowania, parsery DICOM/FHIR), brak SBOM i procesów aktualizacji.

Głośne/przykładowe przypadki

  • Ransomware: Synnovis (UK, 2024) – odwołania zabiegów i transfuzji w kilku kluczowych szpitalach Londynu. theguardian.com+1

  • Rozruszniki St. Jude/Abbott (2017–2018) – ryzyko zdalnych modyfikacji; komunikaty FDA i działania naprawcze. ahajournals.org+1

  • Pompy Medtronic MiniMed (2019) – CVE-2019-10964; możliwa modyfikacja ustawień i przejęcie sterowania dawką → formalne wycofania/zalecenia. (Opisane też szeroko w mediach branżowych i na konferencjach). cisa.gov+2The HIPAA Journal+2

  • PACS na widoku – liczne publikacje pokazujące otwarte węzły DICOM i wektory ataku na przeglądarki/serwery PACS. (przekłamania obrazów, kradzież danych, sabotaż workflow) pmc.ncbi.nlm.nih.gov+2sciencedirect.com+2

Wymagania i wytyczne (UE/USA) — co dziś „must-have”

  • FDA (USA) – finalne wytyczne „Cybersecurity in Medical Devices: Quality System Considerations and Content of Premarket Submissions” (zastąpiły wersję 2023; czerwiec 2025). Kładą nacisk na SBOM, aktualizacje w całym cyklu życia, model zagrożeń, testy, dokumentację i label. U.S. Food and Drug Administration+1

  • UE: NIS2 (2023–2024 implementacje krajowe) – obowiązki dla podmiotów ochrony zdrowia (zarządzanie ryzykiem, incydenty, łańcuch dostaw, audyty). Plus plan działania KE dla cyberbezpieczeństwa szpitali (2025). digital-strategy.ec.europa.eu+1

  • Dobre praktyki do aplikacji: OWASP MASVS dla mobile; dodatkowo własne profile testowe dla API (OWASP API Top 10) i dla przeglądarek obrazów DICOM. mas.owasp.org

Co robić w praktyce (skrót „checklisty”)

  1. Model zagrożeń i RBA: zmapuj dane (PHI), funkcje bezpieczeństwa i skutki kliniczne (ISO 14971 → analiza ryzyka klinicznego + cyber).

  2. Architektura: zero trust dla API (short-lived tokens, mTLS/pinning, least privilege), segmentacja sieci PACS/VNA, brak ekspozycji DICOM na Internet. (Referencje naukowe nt. PACS wskazują to jako krytyczne.) pmc.ncbi.nlm.nih.gov+1

  3. SBOM + zarządzanie podatnościami (CVE, VEX), szybkie aktualizacje OTA, plan „cofnięcia” wersji. (Wymagane/zalecane przez FDA 2025). U.S. Food and Drug Administration

  4. Kontrole w aplikacjach: MASVS L1/L2, hardening storage’u, device binding, pinning TLS, brak sekretów w APK/IPA, ochrona przed hookami/emulacją. mas.owasp.org

  5. Bezpieczna interoperacyjność: FHIR/HL7 tylko przez bramy z autoryzacją, przegląd uprawnień zasobów (scopes, SMART on FHIR), testy IDOR i rate-limiting. (Literatura pokazuje błędy implementacji FHIR). scholarspace.manoa.hawaii.edu

  6. Bezpieczeństwo AI: ścieżki danych/trenowania, walidacja datasetów, odporność na „poisoning”, federated learning / PPML, rejestrowanie wersji modeli. Owkin

  7. Ćwiczenia incydentowe: scenariusze ransomware (LIS/PACS/EHR offline), procedury „paper mode”, izolacja segmentów, odtwarzanie z offline backupów (3-2-1). (Lekcje z Londynu 2024). theguardian.com+1

  8. Zgodność: NIS2 (UE), FDA 2025 (USA), plus MDR/IVDR, GDPR (DPIA), logowanie/audyt (tamper-evident).

Jeśli chcesz, mogę to przełożyć na krótką listę kontrolną do audytu (mobilka/API/PACS) albo rozpisać matrycę ryzyk (prawdopodobieństwo × wpływ kliniczny) dla Twojej konkretnej aplikacji.

Aplikacje medyczne to dość szeroka kategoria – mogą działać jako proste programy wspierające zdrowy tryb życia, ale też jako wyroby medyczne regulowane prawnie (np. oprogramowanie klasyfikowane jako Software as a Medical Device – SaMD).

Główne obszary zastosowań aplikacji medycznych:

1. Monitorowanie zdrowia pacjentów

  • aplikacje do śledzenia parametrów (np. ciśnienia, glukozy, EKG, saturacji, snu, aktywności fizycznej),

  • integracja z urządzeniami typu smartband, pulsoksymetr, glukometr, ciśnieniomierz, aparat słuchowy.

2. Diagnostyka i wspomaganie decyzji klinicznych

  • aplikacje analizujące obrazy (RTG, USG, MRI, CT) – np. wykrywanie zmian nowotworowych,

  • wspomaganie interpretacji sygnałów (EEG, EKG),

  • algorytmy predykcyjne (np. ryzyko udaru, analiza snu w apnei).

3. Telemedycyna i komunikacja

  • wideokonsultacje lekarz–pacjent,

  • zdalne przesyłanie wyników badań,

  • zdalna kontrola terapii (np. pompa insulinowa sterowana przez aplikację).

4. Zarządzanie leczeniem

  • przypomnienia o przyjmowaniu leków,

  • planowanie terapii rehabilitacyjnych i ćwiczeń,

  • edukacja pacjentów (instrukcje, filmy, poradniki).

5. Integracja z systemami szpitalnymi

  • dostęp lekarzy do Elektronicznej Dokumentacji Medycznej (EHR),

  • obsługa zleceń badań, recept, skierowań,

  • systemy PACS/DICOM – przeglądanie obrazów diagnostycznych.

6. Aplikacje dla personelu medycznego

  • kalkulatory medyczne (np. dawki leków, skale kliniczne),

  • wsparcie w procedurach (np. checklisty operacyjne),

  • szybki dostęp do wytycznych i literatury.

7. Prewencja i zdrowy styl życia

  • aplikacje do diety i aktywności (fitness, wellness),

  • wsparcie psychologiczne (mindfulness, CBT online),

  • edukacja zdrowotna społeczeństwa.

W skrócie:

📌 Pacjenci – korzystają, by monitorować stan zdrowia, kontaktować się z lekarzem, dbać o leczenie i profilaktykę.
📌 Lekarze i szpitale – używają aplikacji do diagnostyki, podejmowania decyzji klinicznych, zarządzania dokumentacją i komunikacji.

Duży ubytek słuchu-porównanie aparatów słuchowych

Posted on by

Duży ubytek słuchu

Co to jest ubytek słuchu?

Ubytek słuchu to pogorszenie zdolności odbierania dźwięków, spowodowane uszkodzeniem przewodzenia fal dźwiękowych (ucho zewnętrzne/środkowe) lub odbioru (ucho wewnętrzne/nerw słuchowy), albo obu mechanizmów jednocześnie. Wyróżnia się:

  • lekki (20–40 dB HL)

  • umiarkowany (41–70 dB HL)

  • duży/znaczny (71–90 dB HL)

  • głęboki (>90 dB HL)

Przy dużym ubytku słuchu pacjent często ma problemy z rozumieniem mowy nawet w cichym otoczeniu i wymaga mocnych aparatów słuchowych, a w niektórych przypadkach implantu ślimakowego.

Jak się diagnozuje?

  1. Wywiad i badanie otolaryngologiczne – ocena ucha zewnętrznego, błony bębenkowej, ewentualnych infekcji.

  2. Audiometria tonalna – podstawowe badanie, określające próg słyszenia dla tonów o różnej częstotliwości. Wyniki prezentowane są na audiogramie.

  3. Audiometria słowna – sprawdza zdolność rozumienia mowy.

  4. Tympanometria, otoemisje akustyczne, ABR – w przypadku podejrzeń dodatkowych patologii.

  5. Dobór aparatu słuchowego – na podstawie audiogramu i potrzeb pacjenta.

Typy aparatów słuchowych do dużego ubytku słuchu

Przy znacznych ubytkach stosuje się przede wszystkim:

  • Zauszne aparaty słuchowe (BTE – Behind The Ear) z klasyczną wkładką uszną – mają największą moc, dobrze nadają się do 70–90 dB ubytków.

  • RIC (Receiver in Canal) – słuchawka w przewodzie słuchowym, aparat za uchem – coraz częściej stosowane, mogą mieć mocne wersje.

  • Implanty ślimakowe – jeśli ubytek przekracza możliwości aparatów (powyżej 90 dB).

Najlepsze modele BTE dla dużego ubytku słuchu (2025)

Według różnych rankingów eksperckich, najbardziej polecane — przetestowane i rekomendowane — aparaty to:

  • Phonak Naída – czołówka, niezawodność, Bluetooth, kompatybilność z Roger, mniej zmęczenia słuchowegoSeniorLiving.orgamericanhearing.us.

  • Oticon Xceed – wyjątkowo potężny (rzekomo „najmocniejszy”), świetny do rozmów w hałasie, bez sprzężeń, kompatybilny z iPhone (Made for iPhone)SeniorLiving.orgamericanhearing.us.

  • ReSound Enzo (np. ENZO Q, ENZO 3D) – zaprojektowany specjalnie na bardzo poważne ubytki, duże wzmocnienie, komfortresound.comSeniorLiving.org.

Dodatkowe opcje cieszące się uznaniem to:

  • Starkey Livio AI – wyróżnia się funkcjami związanymi z bezpieczeństwem i alertami medycznymiSeniorLiving.org.

  • Signia Motion Charge & Go X – zaleta: akumulator z długim czasem pracySeniorLiving.org.

  • Widex Moment (BTE) – przydatny, jeśli dodatkowo towarzyszy tinnitus – ma specyficzne funkcjonalności na ten problemSeniorLiving.org.

Szybki przegląd w tabeli

Model Zalety kluczowe
Phonak Naída Bardzo mocny, Bluetooth, Roger, mniej zmęczenia słuchowego
Oticon Xceed Bardzo mocny, iPhone-friendly, technologia OpenSound, brak sprzężeń
ReSound Enzo Duże wzmocnienie dla poważnych ubytków, wygoda użytkowania
Starkey Livio AI Bezpieczeństwo, alerty medyczne i technologie zdrowotne
Signia Motion Charge & Go X Akumulator o długiej żywotności, wygoda ładowania
Widex Moment (BTE) Wsparcie przy tinnitus, dopasowanie do szumu usznego

Trendy technologiczne i użyteczność modeli BTE

  • Zauszne BTE są optymalne przy dużych ubytkach, bo oferują największe wzmocnienie, lepszą baterię i więcej funkcji niż mniejsze modeleWidexresound.comhear.comCleveland Clinic.

  • Streaming audio / Bluetooth – większość wyróżnionych modeli (Phonak, Oticon, ReSound, Signia) umożliwia bezpośrednie łączenie z telefonem i mediami — ułatwia słyszenie w codziennych sytuacjach.

  • Kompatybilność z iPhone – szczególnie Oticon Xceed ma wsparcie MFi, co ułatwia sterowanie i streaming dla użytkowników AppleSeniorLiving.org.

  • Ładowanie – Signia Motion Charge & Go to wygodna opcja dla osób, które preferują potężne aparaty z akumulatorem.

  • Resilience / ochrona – Phonak Naída ma oznaczenie IP68 (pyłoszczelność i odporność na wodę) — szczególnie korzystna cechaamericanhearing.us.





Przeliczanie kursu

  • Przyjęliśmy kurs wymiany: 1 USD ≈ 4,50 PLN (stan na dziś).

Oticon Xceed

  • Oticon Xceed 2 UP Super Power — ok. $1 699 (za sztukę) źródło HearupUSA.

  • W przeliczeniu: 1 699 × 4,50 ≈ 7 645,50 PLN za sztukę (czyli ok. 15 291 PLN za obie słuchawki) .

  • Istnieją reklamy par za około $3 500 per pair, czyli ok. 15 750 PLN (ale warto to traktować jako ofertę promocyjną) hearingsavers.com.au.

Phonak Naída (Luxinity / Lumity)

  • Phonak Naida L90 UP — około $2 995 za sztukę (Australijski rynek podaje tę wartość) Hearing aid prices Australia.

  • W przeliczeniu: 2 995 × 4,50 ≈ 13 477,50 PLN za sztukę, czyli ok. 26 955 PLN za parę .

  • Ceny w funtach brytyjskich w UK: np. £1 200 ≈ 6 600 PLN za sztukę (przeliczenie przy kursie 1 GBP ≈ 5,50 PLN) Wholesale Hearing+1.

Porównanie cen w tabeli

Model Szacunkowa cena za sztukę (USD) Szacunkowa cena w PLN (za szt.) Szacunkowa cena za parę (PLN)
Oticon Xceed 2 UP $1 699 ~7 646 PLN ~15 291 PLN
Oticon Xceed (promocyjnie) $3 500 (za parę) — ~15 750 PLN (cała para)
Phonak Naida L90 UP $2 995 ~13 478 PLN ~26 956 PLN
Phonak Naida (UK) £1 200 ~6 600 PLN ~13 200 PLN (para)

ℹ Kilka uwag praktycznych

  • Ceny są orientacyjne — zależą od wersji technologicznej (np. L50 vs L90), dodatków (ładowalność, akcesoria), regionu sprzedaży i ewentualnych dopłat serwisowych.

  • W Polsce ostateczna cena może być inna, ponieważ dystrybutorzy (np. Sonova Polska dla Phonak) ustalają ceny indywidualnie Phonak.

  • Zazwyczaj konieczna jest też opłata za konsultację i dopasowanie przez audiologa.
